晶闸管双闭环直流调速系统课程设计要点VIP专享

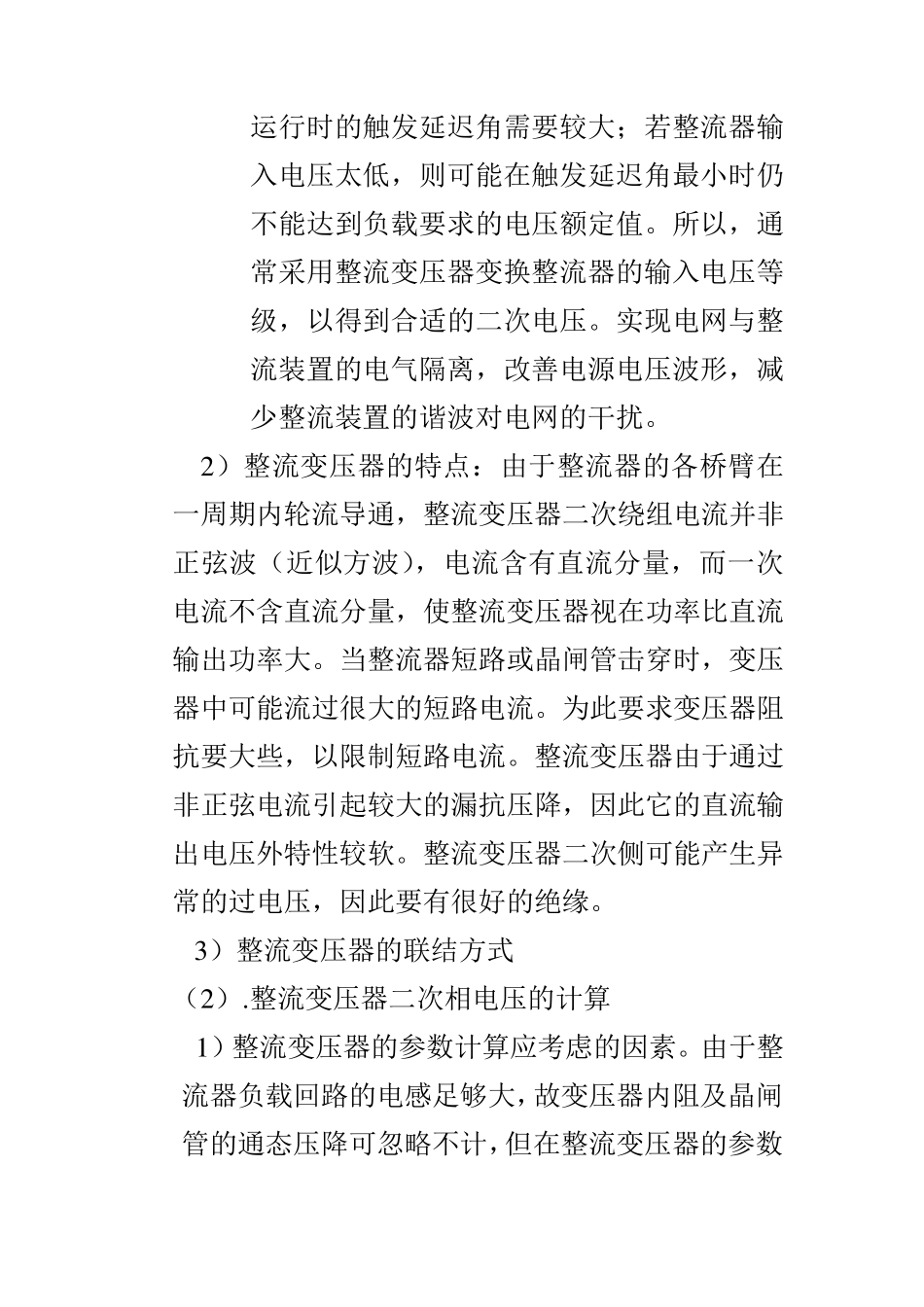

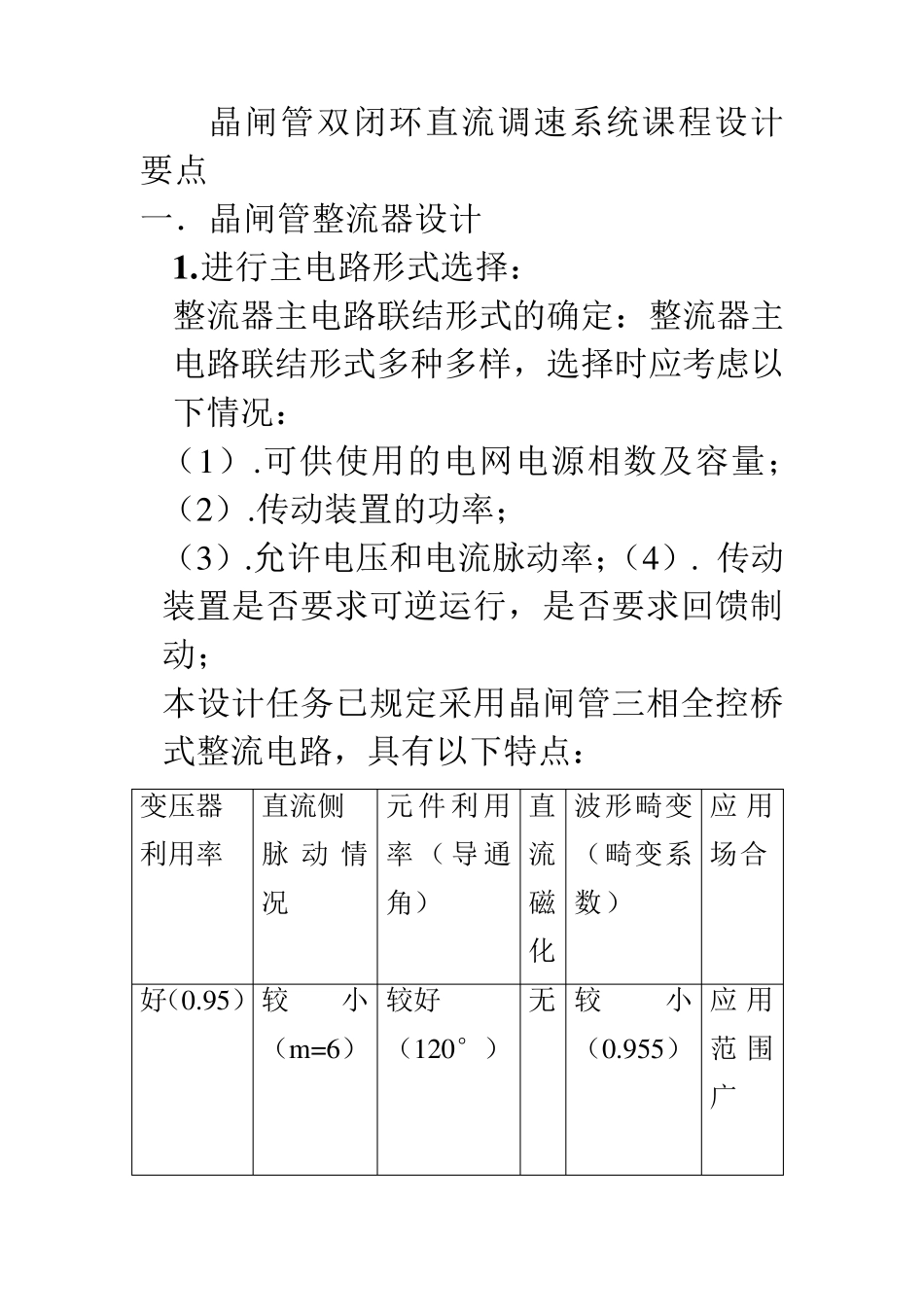

晶闸管双闭环直流调速系统课程设计要点 一．晶闸管整流器设计 1 . 进行主电路形式选择： 整流器主电路联结形式的确定：整流器主电路联结形式多种多样，选择时应考虑以下情况： （1）.可供使用的电网电源相数及容量；（2）.传动装置的功率； （3）.允许电压和电流脉动率；（4）. 传动装置是否要求可逆运行，是否要求回馈制动； 本设计任务已规定采用晶闸管三相全控桥式整流电路，具有以下特点： 变压器 利用率 直流侧 脉动情况 元件利用率（导通角） 直流 磁化 波形畸变（畸变系数） 应用场合 好（0.95） 较小（m =6） 较好 （120°） 无 较小（0.955） 应用范 围广 三相全控桥式计算系数 整 流 变 压 器 二次相电流 计算系数 IVK =0.816 换相电抗 压降系数 XK =0.5 一次相电流 计算系数 ILK =0.816 整流电压 计算系数 UVK =2.34 视在功率 计算系数 STK =1.05 晶 闸 管 电压 计算系数 UTK =2.45 漏抗 计算系数 TLK =1.22 电流 计算系数 ITK =0.367 漏抗 折算系数 LK =2 电阻 折算系数 RK =2 2 整流变压器的选择： 整流变压器一次侧接交流电网，二次侧连接整流装置。整流变压器的选择主要内容有连接方式、额定电压、额定电流、容量等。 （1）整流变压器的作用和特点 1） 整流变压器的作用：变换整流器的输入电压等级。由于要求整流器输出直流电压一定，若整流桥路的交流输入电压太高，则晶闸管运行时的触发延迟角需要较大；若整流器输入电压太低，则可能在触发延迟角最小时仍不能达到负载要求的电压额定值。所以，通常采用整流变压器变换整流器的输入电压等级，以得到合适的二次电压。实现电网与整流装置的电气隔离，改善电源电压波形，减少整流装置的谐波对电网的干扰。 2 ）整流变压器的特点：由于整流器的各桥臂在一周期内轮流导通，整流变压器二次绕组电流并非正弦波（近似方波），电流含有直流分量，而一次电流不含直流分量，使整流变压器视在功率比直流输出功率大。当整流器短路或晶闸管击穿时，变压器中可能流过很大的短路电流。为此要求变压器阻抗要大些，以限制短路电流。整流变压器由于通过非正弦电流引起较大的漏抗压降，因此它的直流输出电压外特性较软。整流变压器二次侧可能产生异常的过电压，因此要有很好的绝缘。 3 ）整流变压器的联结方式 （2 ）.整流变压器二次相电压的计算 1 ）整流变压器的参数计算应考虑的因素。由于整流器负载回...
