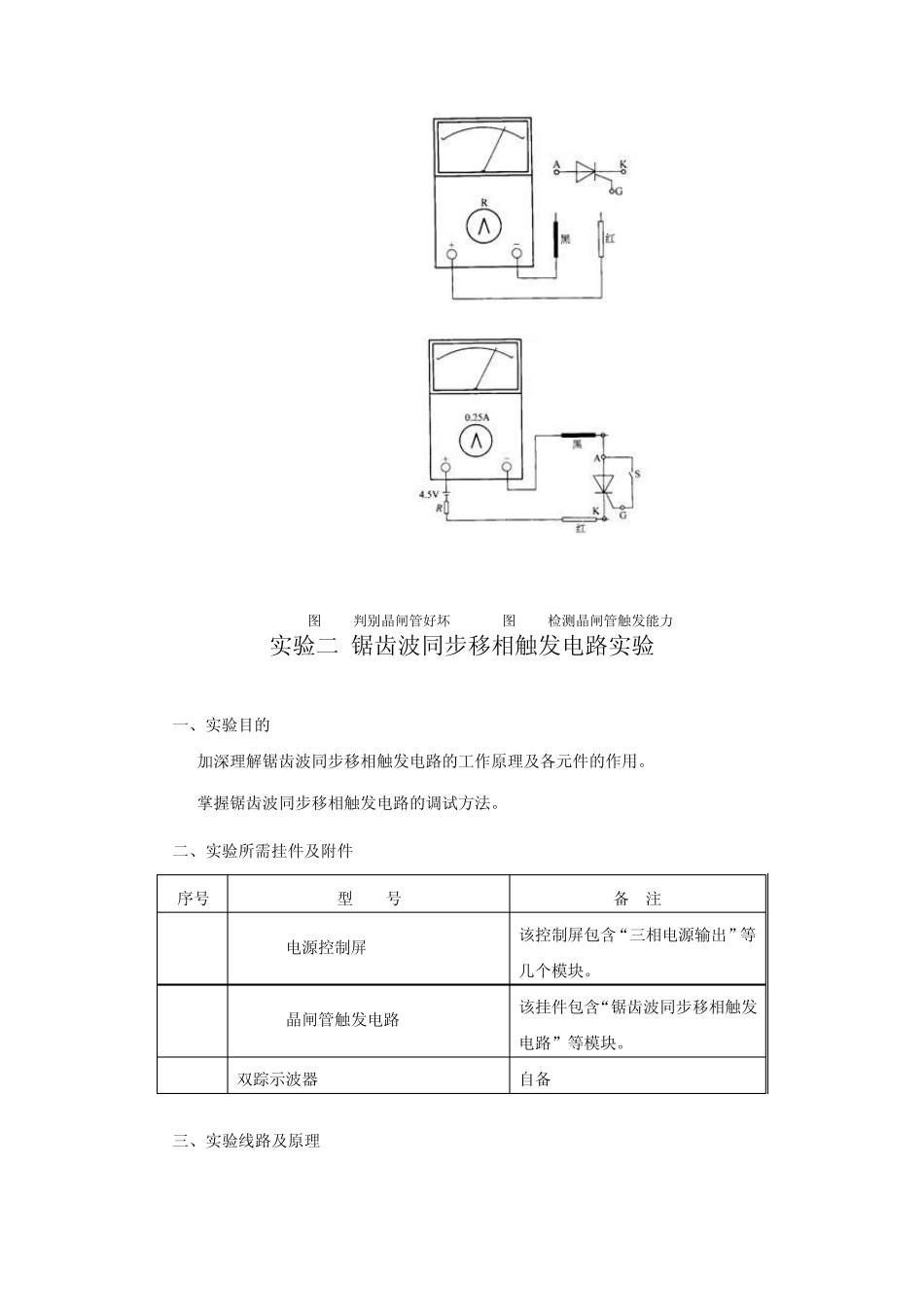

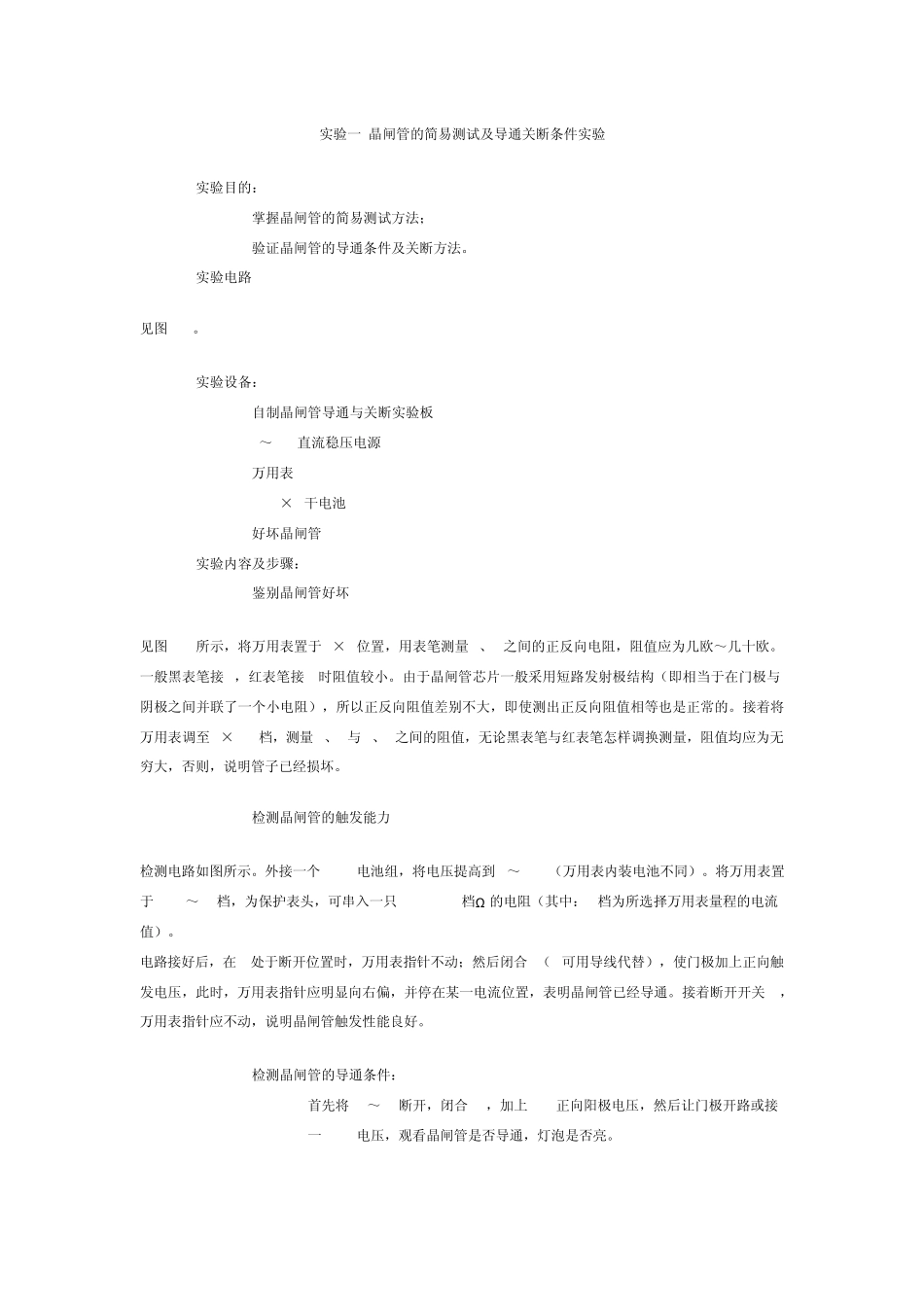

实验一 晶闸管的简易测试及导通关断条件实验 1. 实验目的： 1. 掌握晶闸管的简易测试方法； 2. 验证晶闸管的导通条件及关断方法。 2. 实验电路 见图1-1。 1. 实验设备： 1. 自制晶闸管导通与关断实验板 2. 0～30V直流稳压电源 3. 万用表 4. 1.5V×3干电池 5. 好坏晶闸管 2. 实验内容及步骤： 1. 鉴别晶闸管好坏 见图1-2所示，将万用表置于 R×1位置，用表笔测量 G、K之间的正反向电阻，阻值应为几欧～几十欧。一般黑表笔接 G，红表笔接 K时阻值较小。由于晶闸管芯片一般采用短路发射极结构（即相当于在门极与阴极之间并联了一个小电阻），所以正反向阻值差别不大，即使测出正反向阻值相等也是正常的。接着将万用表调至 R×10K档，测量 G、A与K、A之间的阻值，无论黑表笔与红表笔怎样调换测量，阻值均应为无穷大，否则，说明管子已经损坏。 1. 检测晶闸管的触发能力 检测电路如图所示。外接一个 4.5V电池组，将电压提高到 6～7.5V（万用表内装电池不同）。将万用表置于 0.25～1A档，为保护表头，可串入一只 R=4.5V/I档Ω 的电阻（其中：I档为所选择万用表量程的电流值）。 电路接好后，在 S处于断开位置时，万用表指针不动；然后闭合 S（S可用导线代替），使门极加上正向触发电压，此时，万用表指针应明显向右偏，并停在某一电流位置，表明晶闸管已经导通。接着断开开关S，万用表指针应不动，说明晶闸管触发性能良好。 1. 检测晶闸管的导通条件： 1. 首先将 S1～S3断开，闭合 S4，加上 30V正向阳极电压，然后让门极开路或接一4.5V电压，观看晶闸管是否导通，灯泡是否亮。 2. 加30V反向阳极电压，门极开路、接－4.5V或接＋4.5V电压，观察晶闸管是否导通，灯泡是否亮。 3. 阳极、门极都加正向电压，观看晶闸管是否导通，灯泡是否亮。 4. 灯亮后去掉门极电压，看灯泡是否亮；再加－ 4.5V反向门极电压，看灯泡是否继续亮，为什么？ 2. 晶闸管关断条件实验 1. 接通正 30V电源，再接通 4.5V正向门极电压使晶闸管导通，灯泡亮，然后断开门极电压。 2. 去掉 30V阳极电压，观察灯泡是否亮。 3. 接通 30V正向阳极电压及正向门极电压使灯亮，然后闭合 S1，断开门极电压。然后接通 S2，看灯泡是否熄灭。 4. 再把晶闸管导通，断开门极电压，然后闭合 S3，再立即打开S3，观察灯泡是否熄灭。 5. 断开S4，再使晶闸管导通，断开门极电压。逐渐减小阳极电压，当电流表指针由某值突然降...
