智能交通系统操作手册V1.0

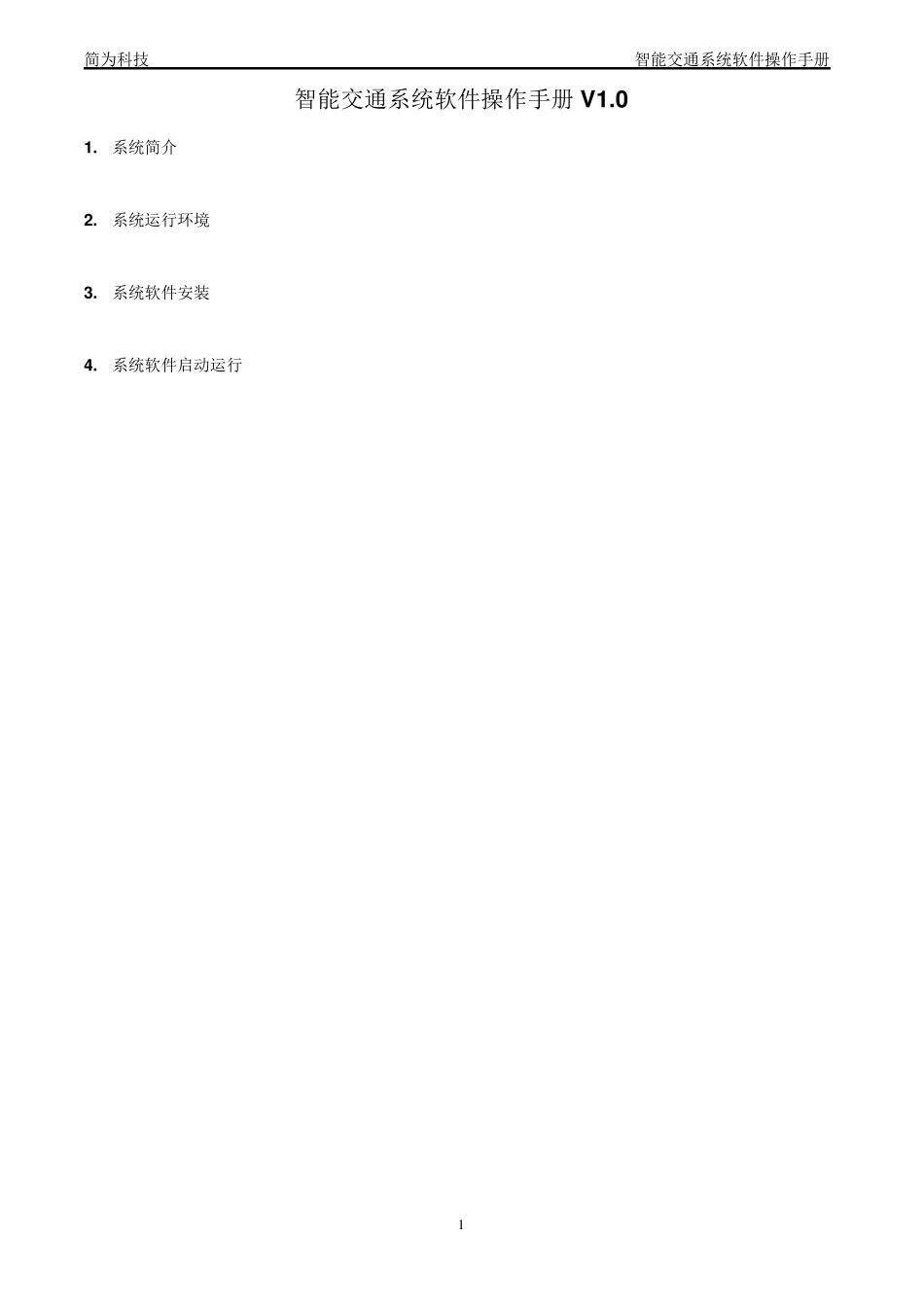

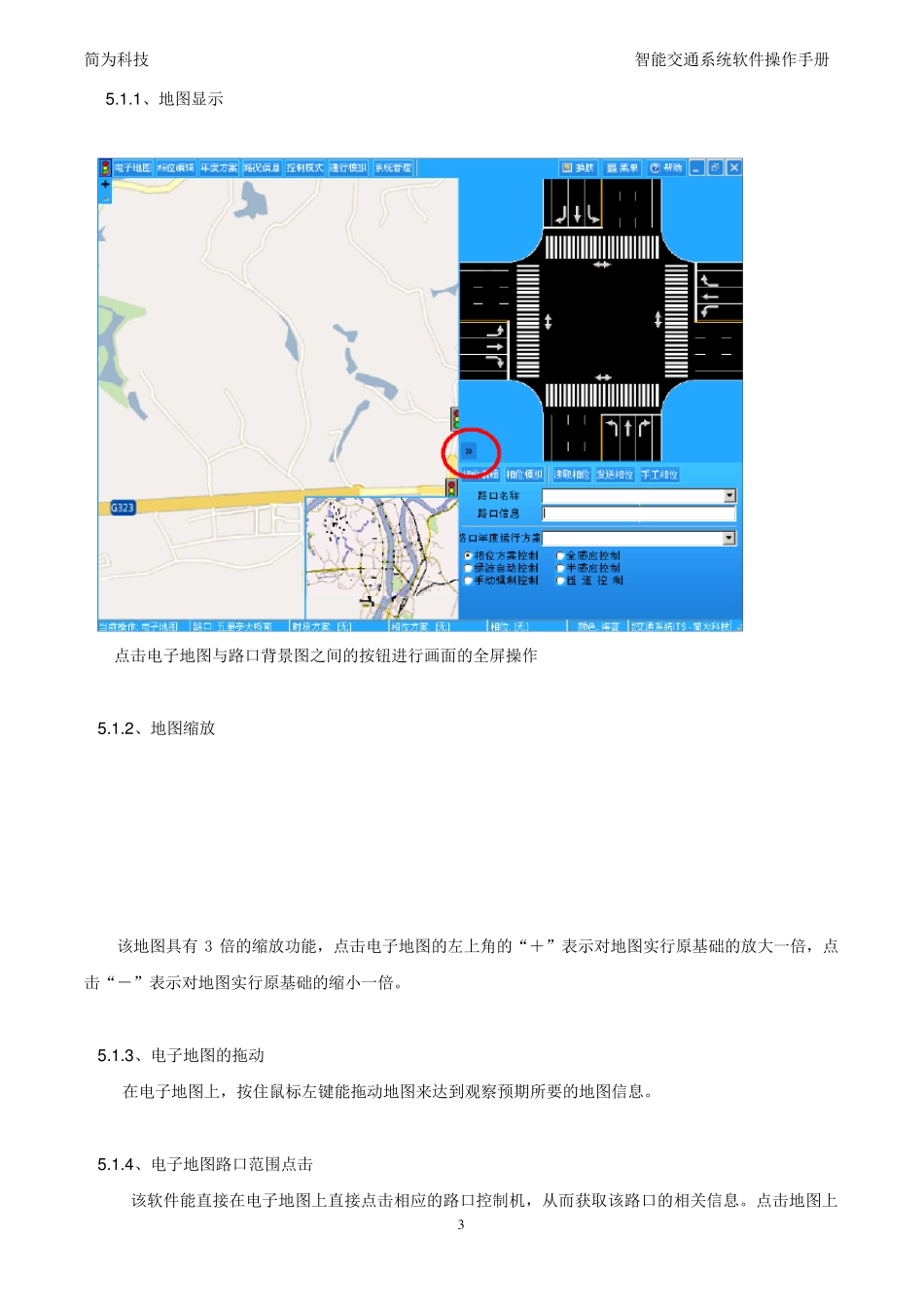

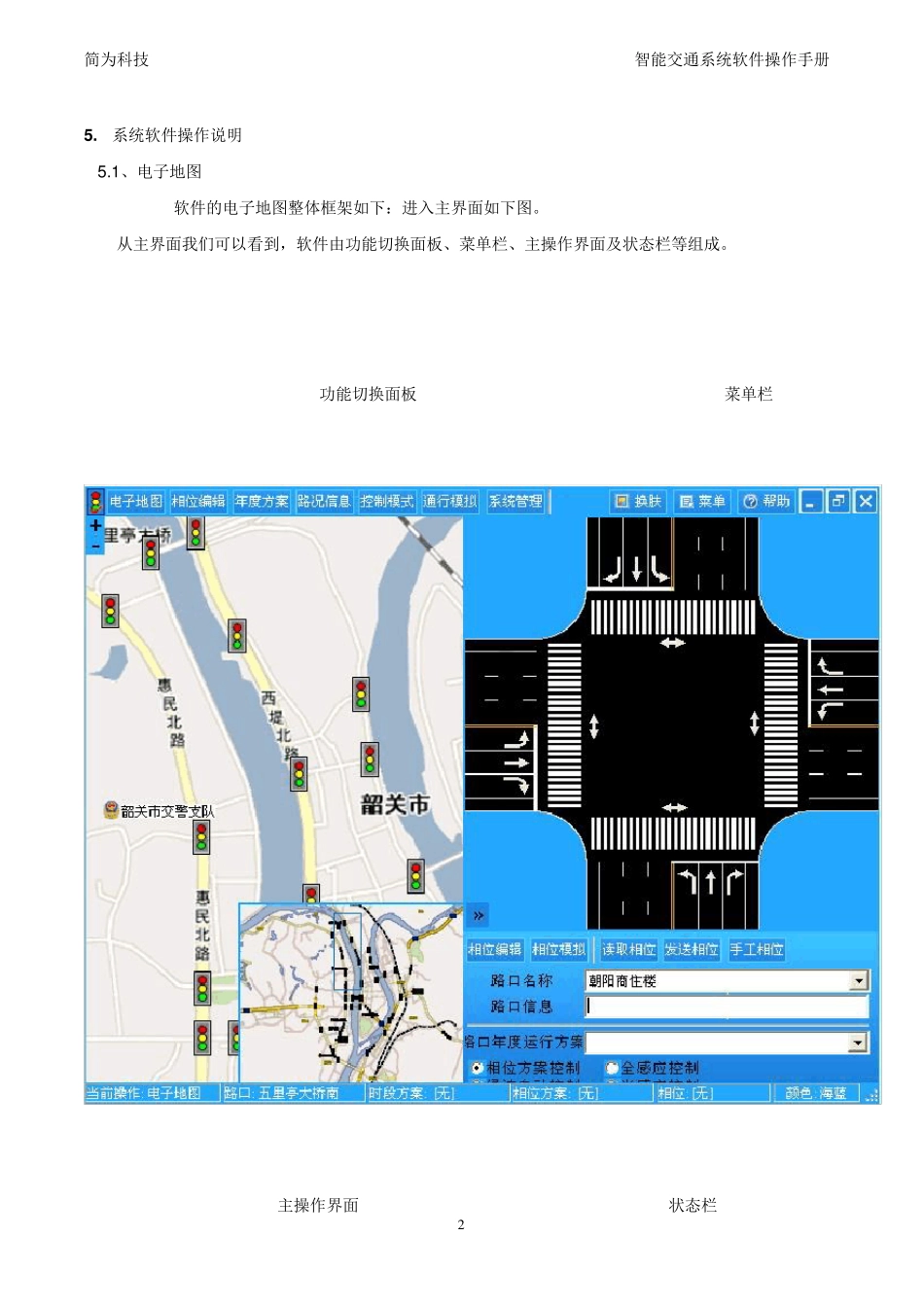

简为科技 智能交通系统软件操作手册 1 智能交通系统软件操作手册 V1.0 1. 系统简介 2. 系统运行环境 3. 系统软件安装 4. 系统软件启动运行 简为科技 智能交通系统软件操作手册 2 5 . 系统软件操作说明 5 .1 、电子地图 软件的电子地图整体框架如下：进入主界面如下图。 从主界面我们可以看到，软件由功能切换面板、菜单栏、主操作界面及状态栏等组成。 菜单栏 功能切换面板 主操作界面 状态栏 简为科技 智能交通系统软件操作手册 3 5 .1 .1 、地图显示 点击电子地图与路口背景图之间的按钮进行画面的全屏操作 5 .1 .2 、地图缩放 该地图具有3 倍的缩放功能，点击电子地图的左上角的“＋”表示对地图实行原基础的放大一倍，点击“－”表示对地图实行原基础的缩小一倍。 5 .1 .3 、电子地图的拖动 在电子地图上，按住鼠标左键能拖动地图来达到观察预期所要的地图信息。 5 .1 .4 、电子地图路口范围点击 该软件能直接在电子地图上直接点击相应的路口控制机，从而获取该路口的相关信息。点击地图上简为科技 智能交通系统软件操作手册 4 的图标，如点击正确，则图上的图标就会出现“√”及染色改变。点击正确的相应的路口控制机图标表示如下图： 点击后，在路口背景图上显示了该路口的名称等信息。 5 .1 .4 、地图输出 该软件能对地图上的任一个地图实行打印输出。将所希望打印的地图范围设定，以软件的边框为界，然后点击右键，在下拉菜单里选择打印。 简为科技 智能交通系统软件操作手册 5 5.1.5、设计图输出 在地图上点击鼠标右键，弹出下拉菜单栏，选择路口设计图 点击路口设计图后，就会进入设计图纸的界面。 在路口设计图的界面上，双击鼠标左键，能对图纸实行全屏操作的切换。 当需要推出路口设计图回到电子点图是，按 ESC 键进行推出操作。 简为科技 智能交通系统软件操作手册 6 5 .1 .6 、电子地图右键菜单 该电子点图右键菜单，包含了该软件的各大子系统的功能在里面，包括电子地图、相位编辑等等功能，简为科技 智能交通系统软件操作手册 7 按所需的要求点击进入每一个功能键或直接在软件的功能菜单键里点击进入。 在右键下拉菜单里，部分功能键还含有其他功能选择，如选择了地理图层信息，如下图： 该地理图层信息里，包含了各种相关的信息，点击各项或全点击，就能显示出用户所需了解的信息，并在电子地图上显示出相应的图标。如点击选择警控区和公共...
