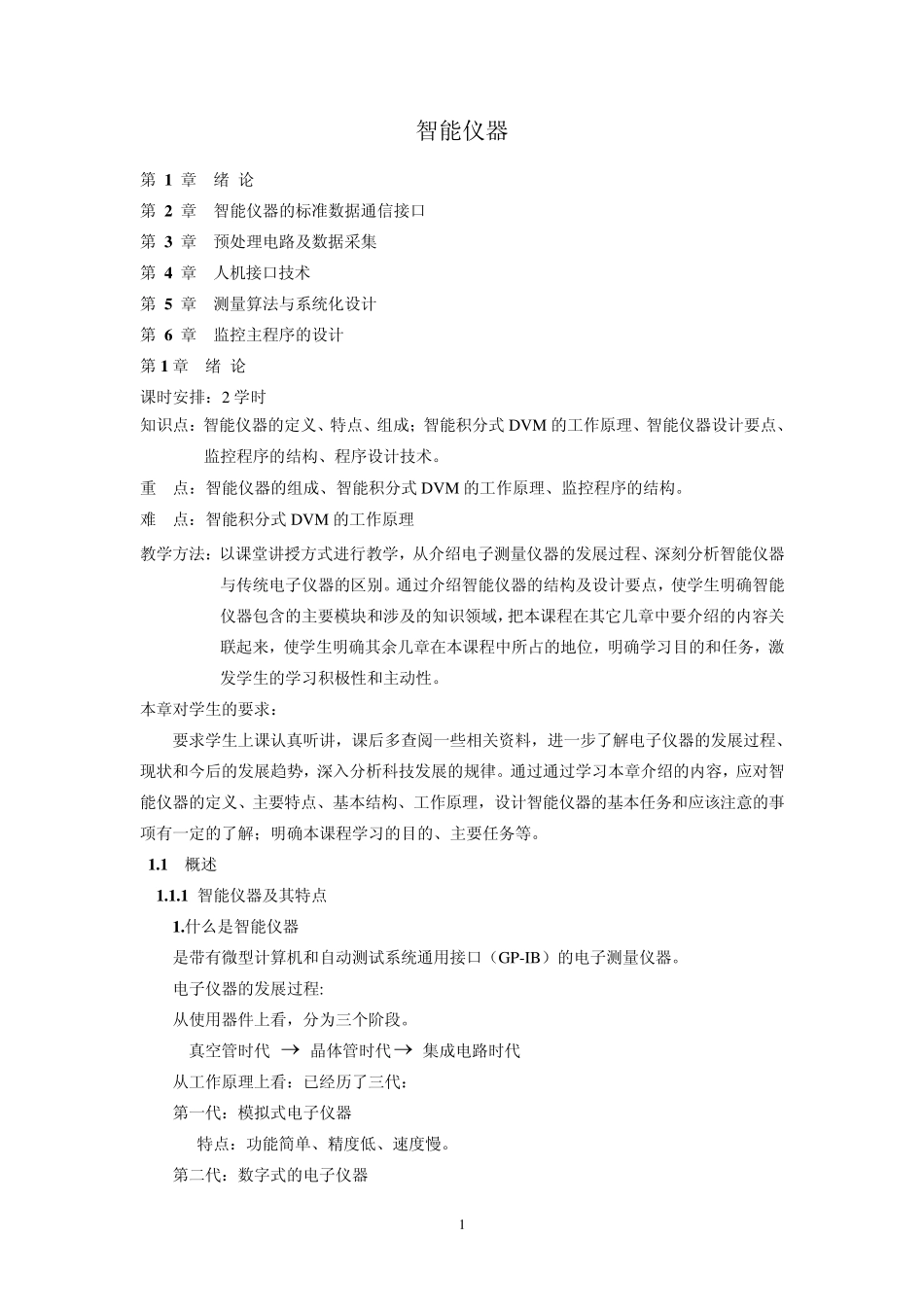

1 智能仪器 第 1 章 绪 论 第 2 章 智能仪器的标准数据通信接口 第 3 章 预处理电路及数据采集 第 4 章 人机接口技术 第 5 章 测量算法与系统化设计 第 6 章 监控主程序的设计 第1 章 绪 论 课时安排：2 学时 知识点：智能仪器的定义、特点、组成；智能积分式 DV M 的工作原理、智能仪器设计要点、监控程序的结构、程序设计技术。 重 点：智能仪器的组成、智能积分式 DV M 的工作原理、监控程序的结构。 难 点：智能积分式 DV M 的工作原理 教学方法：以课堂讲授方式进行教学，从介绍电子测量仪器的发展过程、深刻分析智能仪器与传统电子仪器的区别。通过介绍智能仪器的结构及设计要点，使学生明确智能仪器包含的主要模块和涉及的知识领域，把本课程在其它几章中要介绍的内容关联起来，使学生明确其余几章在本课程中所占的地位，明确学习目的和任务，激发学生的学习积极性和主动性。 本章对学生的要求： 要求学生上课认真听讲，课后多查阅一些相关资料，进一步了解电子仪器的发展过程、现状和今后的发展趋势，深入分析科技发展的规律。通过通过学习本章介绍的内容，应对智能仪器的定义、主要特点、基本结构、工作原理，设计智能仪器的基本任务和应该注意的事项有一定的了解；明确本课程学习的目的、主要任务等。 1 .1 概述 1 .1 .1 智能仪器及其特点 1 .什么是智能仪器 是带有微型计算机和自动测试系统通用接口（GP-IB）的电子测量仪器。 电子仪器的发展过程: 从使用器件上看，分为三个阶段。 真空管时代  晶体管时代 集成电路时代 从工作原理上看：已经历了三代： 第一代：模拟式电子仪器 特点：功能简单、精度低、速度慢。 第二代：数字式的电子仪器 2 工作原理：A/D 转换  测量  数字显示 特点：精度高、速度快、读数清晰直观、能打印输出 能与计算机技术相结合，适于遥控遥测。 第三代：智能仪器 在数字化的基础上进行微机化。 智能仪器——含有微机和自动测试系统通用接口 GP-IB 的电子测量仪器。 CPU 在智能仪器中的作用可归结为两大类： 对测试过程进行控制和对测试数据进行处理。 2 . 智能仪器的特点 1）仪器的功能强大 ： 可测量参数多；是通过间接测量实现的。 仪器中常用的数值计算有： (1) 线性变换 (乘常数)： R=cx (2) 百分数偏离 ： R=100(x -n)/n (3) 偏移 ： R=x -Δ (4) 比例 ： 线性的 R=x /r 对...
