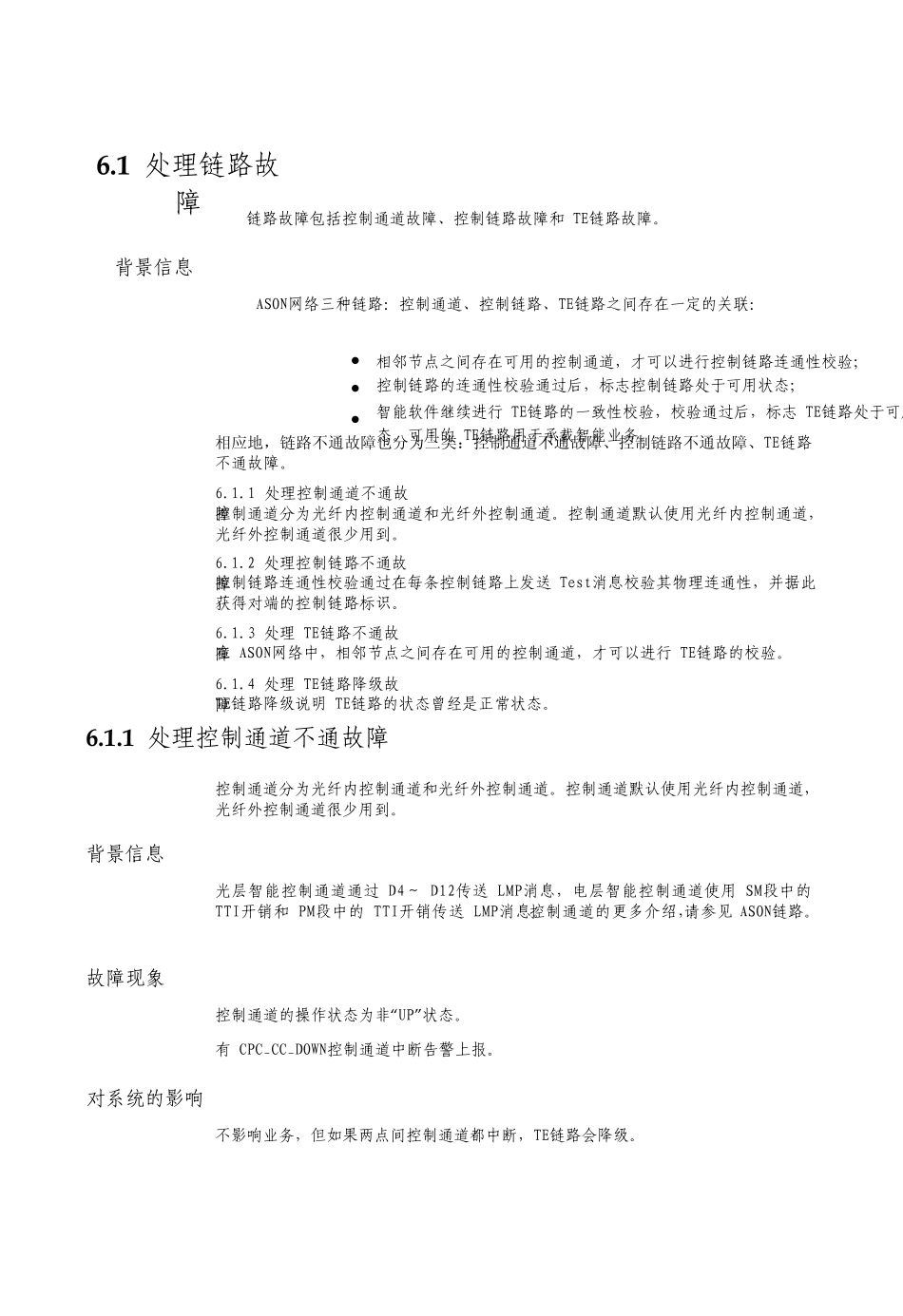

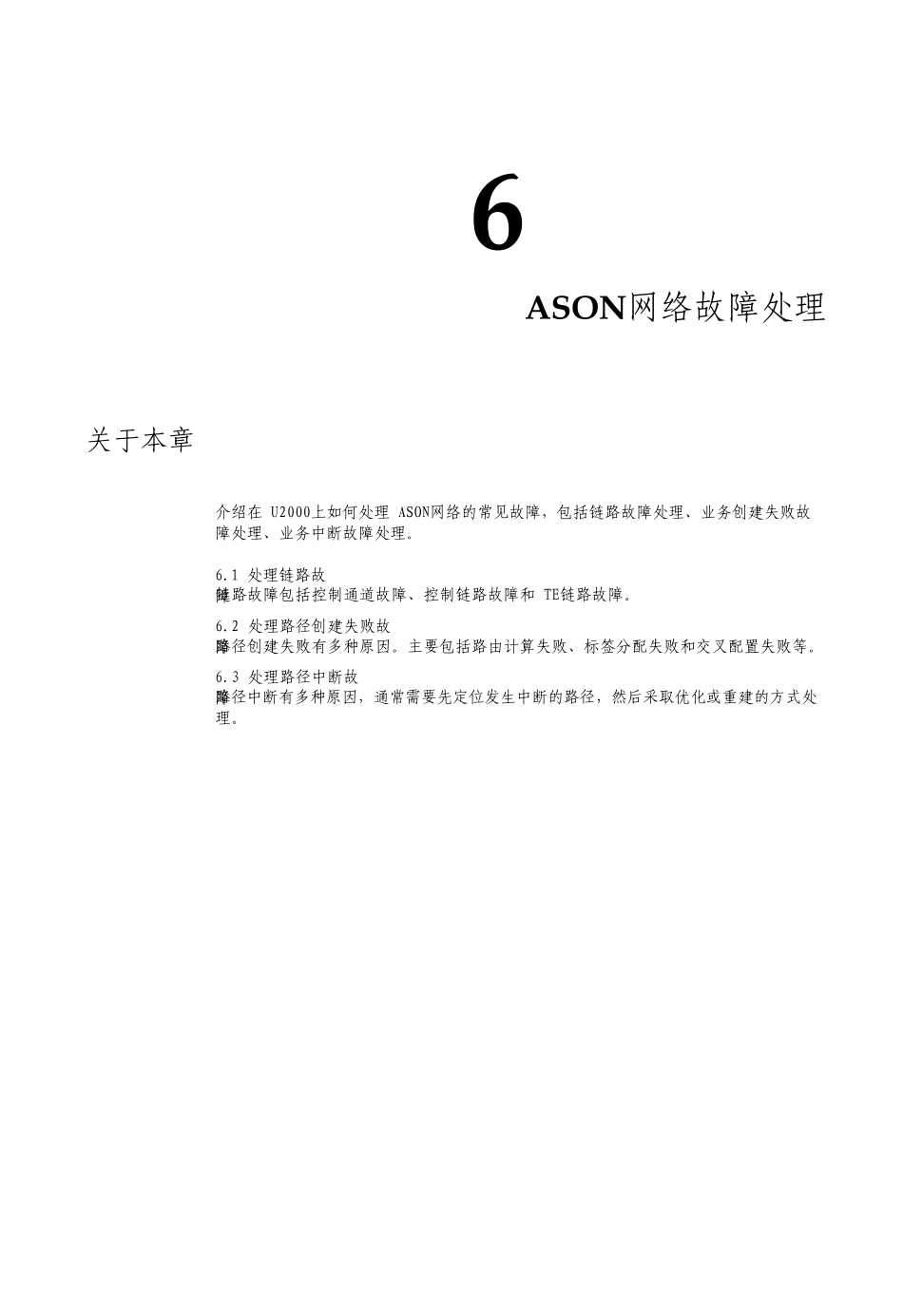

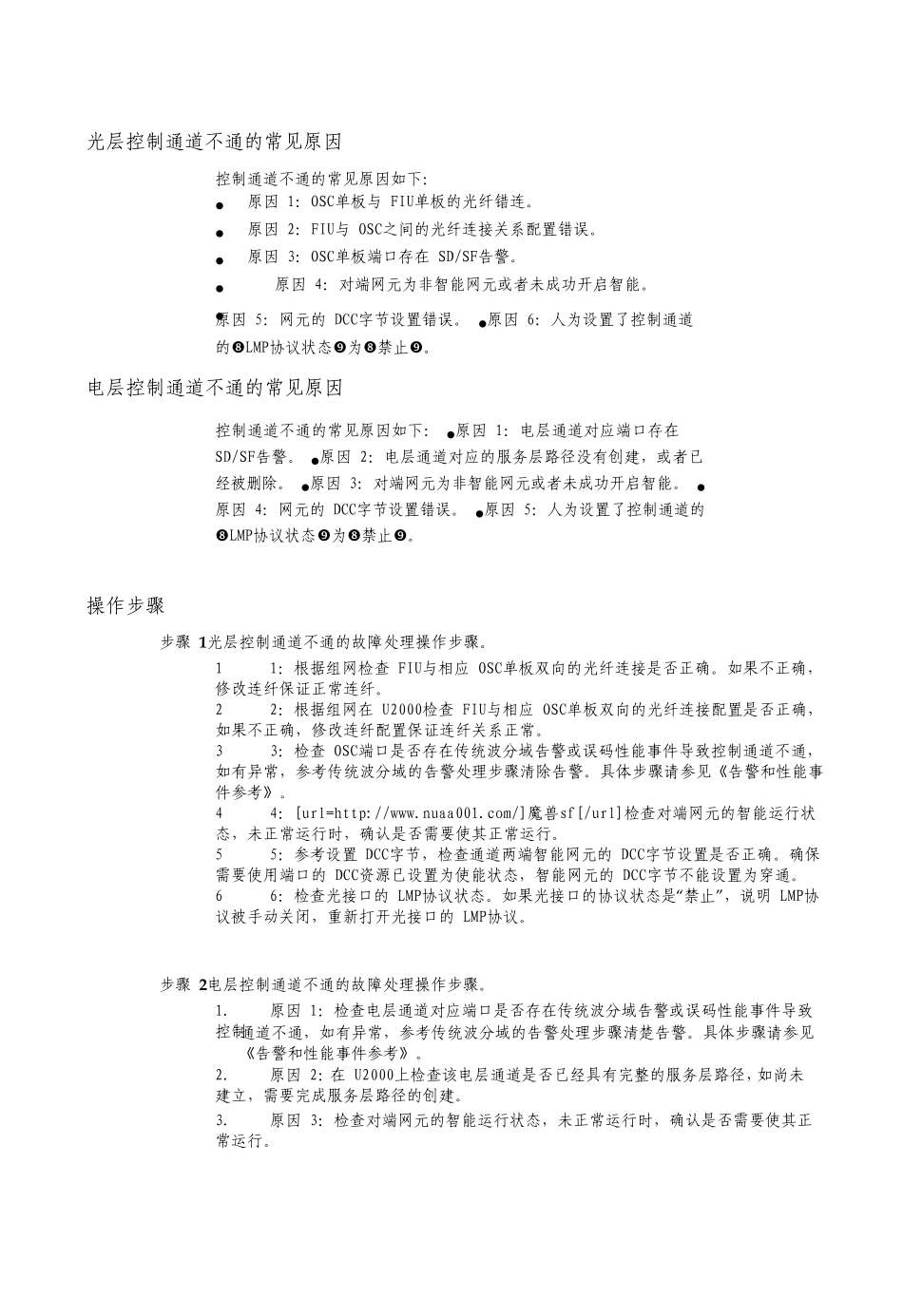

6ASON网络故障处理 关于本章 介绍在 U2000上如何处理 ASON网络的常见故障，包括链路故障处理、业务创建失败故障处理、业务中断故障处理。 6.1 处理链路故障 链路故障包括控制通道故障、控制链路故障和 TE链路故障。 6.2 处理路径创建失败故障 路径创建失败有多种原因。主要包括路由计算失败、标签分配失败和交叉配置失败等。 6.3 处理路径中断故障 路径中断有多种原因，通常需要先定位发生中断的路径，然后采取优化或重建的方式处理。 6.1 处理链路故障 链路故障包括控制通道故障、控制链路故障和 TE链路故障。 背景信息 ASON网络三种链路：控制通道、控制链路、TE链路之间存在一定的关联： 相应地，链路不通故障也分为三类：控制通道不通故障、控制链路不通故障、TE链路不通故障。 6.1.1 处理控制通道不通故障 控制通道分为光纤内控制通道和光纤外控制通道。控制通道默认使用光纤内控制通道，光纤外控制通道很少用到。 6.1.2 处理控制链路不通故障 控制链路连通性校验通过在每条控制链路上发送 Test消息校验其物理连通性，并据此获得对端的控制链路标识。 6.1.3 处理 TE链路不通故障 在 ASON网络中，相邻节点之间存在可用的控制通道，才可以进行 TE链路的校验。 6.1.4 处理 TE链路降级故障 TE链路降级说明 TE链路的状态曾经是正常状态。 6.1.1 处理控制通道不通故障 控制通道分为光纤内控制通道和光纤外控制通道。控制通道默认使用光纤内控制通道，光纤外控制通道很少用到。 背景信息 光层智能控制通道通过 D4～ D12传送 LMP消息，电层智能控制通道使用 SM段中的TTI开销和 PM段中的 TTI开销传送 LMP消息。控制通道的更多介绍，请参见 ASON链路。故障现象 控制通道的操作状态为非“UP”状态。 有 CPC_CC_DOWN控制通道中断告警上报。 对系统的影响 不影响业务，但如果两点间控制通道都中断，TE链路会降级。  相邻节点之间存在可用的控制通道，才可以进行控制链路连通性校验；  控制链路的连通性校验通过后，标志控制链路处于可用状态；  智能软件继续进行 TE链路的一致性校验，校验通过后，标志 TE链路处于可用 态。可用的 TE链路用于承载智能业务。 光层控制通道不通的常见原因 控制通道不通的常见原因如下：  原因 1：OSC单板与 FIU单板的光纤错连。  原因 2：FIU与 OSC之间的光纤连接关系配置错误。  原因 3：OSC单板端口存在 SD/SF告警。  ...
