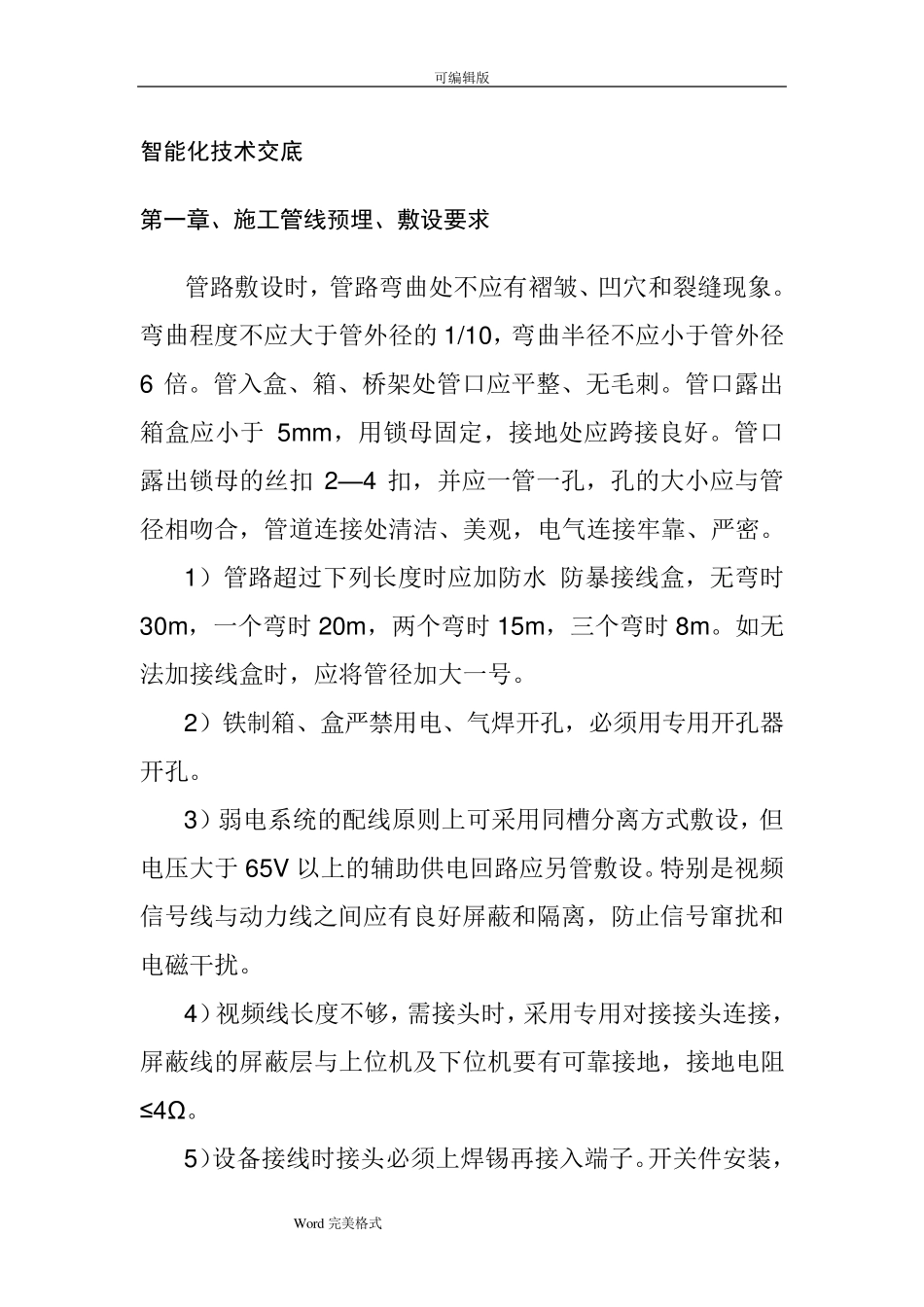

可编辑版 Word 完美格式 智能化技术交底 第一章、施工管线预埋、敷设要求 管路敷设时，管路弯曲处不应有褶皱、凹穴和裂缝现象。弯曲程度不应大于管外径的 1/10，弯曲半径不应小于管外径6 倍。管入盒、箱、桥架处管口应平整、无毛刺。管口露出箱盒应小于 5m m ，用锁母固定，接地处应跨接良好。管口露出锁母的丝扣 2—4 扣，并应一管一孔，孔的大小应与管径相吻合，管道连接处清洁、美观，电气连接牢靠、严密。 1）管路超过下列长度时应加防水 防暴接线盒，无弯时30m ，一个弯时20m ，两个弯时15m ，三个弯时8m 。如无法加接线盒时，应将管径加大一号。 2）铁制箱、盒严禁用电、气焊开孔，必须用专用开孔器开孔。 3）弱电系统的配线原则上可采用同槽分离方式敷设，但电压大于 65V 以上的辅助供电回路应另管敷设。特别是视频信号线与动力线之间应有良好屏蔽和隔离，防止信号窜扰和电磁干扰。 4）视频线长度不够，需接头时，采用专用对接接头连接，屏蔽线的屏蔽层与上位机及下位机要有可靠接地，接地电阻≤4Ω 。 5）设备接线时接头必须上焊锡再接入端子。开关件安装，可编辑版 Word 完美格式 其固定必须稳固、牢靠，高度按规定标准，并保证横平、竖直。 6）线缆敷设时，必须在电缆盘上方放出并保持松弛弧行。放线过程中线缆严禁打小圈，螺旋波浪等现象，视频线中间如要接头需专用电缆头连接，多股线与设备使用铜线鼻进行连接。 7）设备处导线连接时应根据实际情况留有足够的余量，导线两端按图纸提供的线号标签进行标识，根据编号进行端子接线。 8 ) 地下室汽车库监控配管须用红外线定位成直线敷设，管卡宜 1.0 米设一个，敷设在风管、桥架上的顶面上。 9）室外管井盖做成草坪井盖，不影响景观效果。 10）室外管采用 PE 管，壁厚需达到规范要求。 第二章、设备安装要求 监控设备安装 在安装前摄像机应注意以下几点： 1、摄像机的位置需根据物业要求进行准确定位； 2、室外需有 36 台摄像机监控，确保每个角落监控到。 3、尽可能选择在绿化较隐蔽的部位。 4、结合园艺，尽可能少立监控杆。 5、商铺顶和地面均需安装监控。 可编辑版 Word 完美格式 6、地下室的人行出入口、自行车库口需安装监控，监控朝入口方向。 7. 弱电箱安装不宜在直线段上，宜设在转角处， 8.对每个聂像机点位逐一进行检查、测试，安装高度一致； 9.必须对电缆进行通断及对地测试； 10.线缆标记是否清晰、齐全； 可视...
