智能家居布线说明

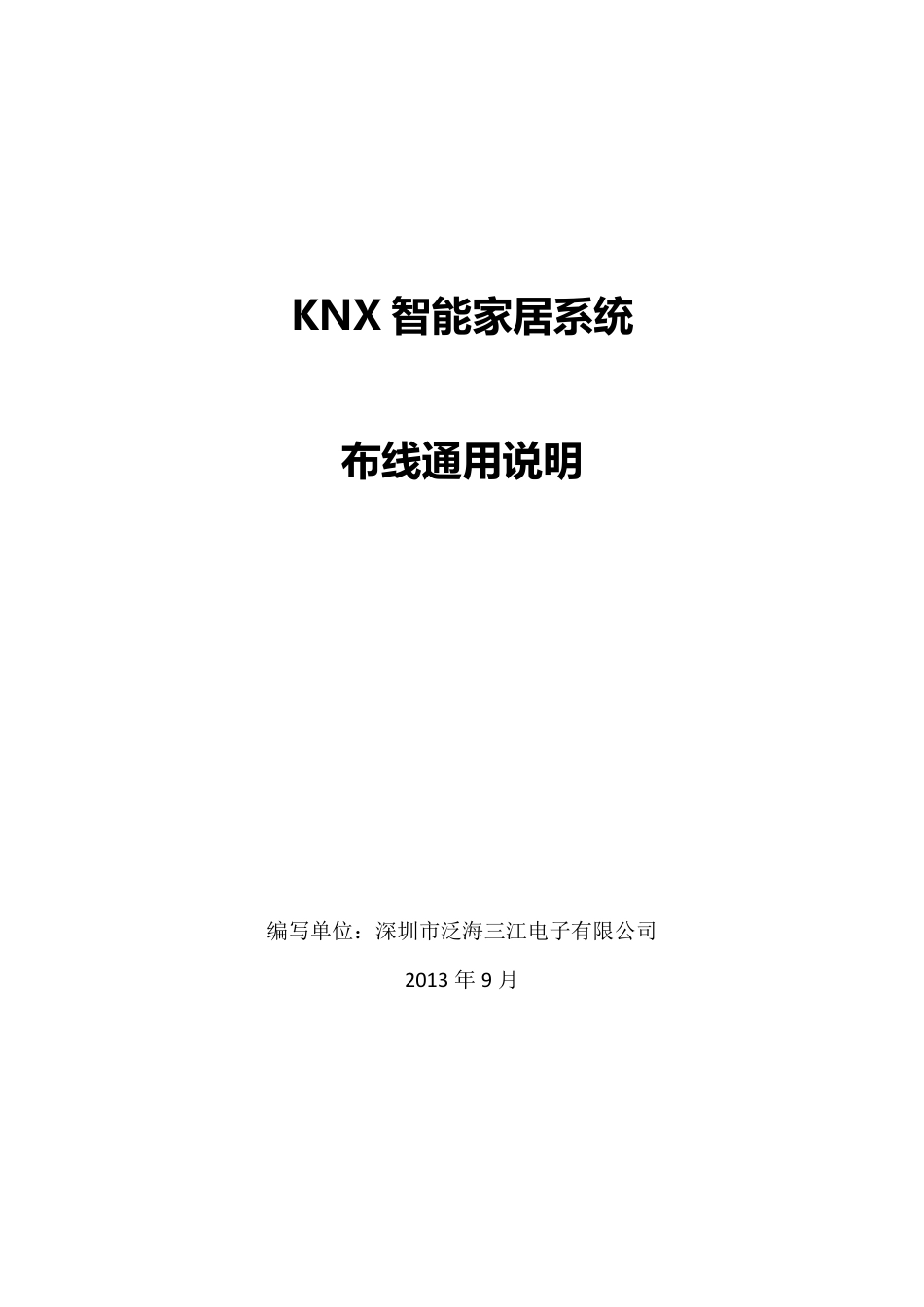

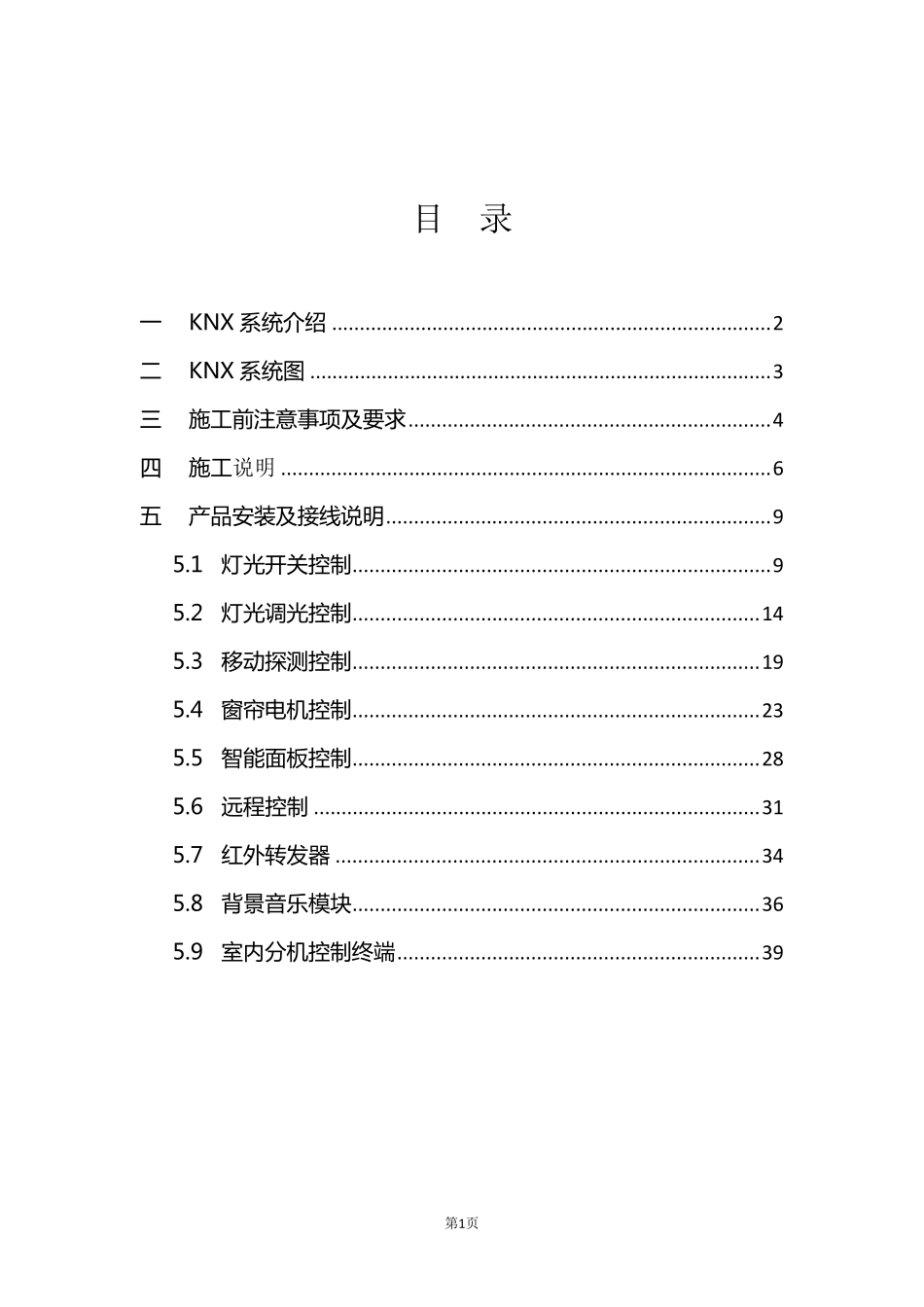

KNX 智 能 家居系统 布线通用说明 编写单位：深圳市泛海三江电子有限公司 2013 年 9 月 第1页 目 录 一 KNX 系统介绍 ............................................................................... 2 二 KNX 系统图 ................................................................................... 3 三 施工前注意事项及要求 ................................................................. 4 四 施工说明 ........................................................................................ 6 五 产品安装及接线说明 ..................................................................... 9 5.1 灯光开关控制 ........................................................................... 9 5.2 灯光调光控制 ......................................................................... 14 5.3 移动探测控制 ......................................................................... 19 5.4 窗帘电机控制 ......................................................................... 23 5.5 智能面板控制 ......................................................................... 28 5.6 远程控制 ................................................................................ 31 5.7 红外转发器 ............................................................................ 34 5.8 背景音乐模块 ......................................................................... 36 5.9 室内分机控制终端 ................................................................. 39 第2 页 一 KNX 系统介绍 KNX 是 家 居 和 楼 宇 控 制 领 域 唯 一 的 开 放 式 国 际 标 准 ， 是 由 欧 洲三 大 总 线 协 议 EIB、 BatiBus 和EHS 合 并 发 展 而 来 。 KNX 标 准 目 前已 被 批 准 为 欧 洲 标 准 (CENELEC EN 50090 & CEN EN 13321-1)、国 际 标 准 (ISO/IEC 14543-3)、 美 国 标 准 (ANSI/ASHRAE 135)和 中国 指 导 性 标 准 (GB/Z 20965)， 已 经 成 为 “HBES 技术规范-住宅与楼宇 控 制 ”的 国 家 标 准 ...
