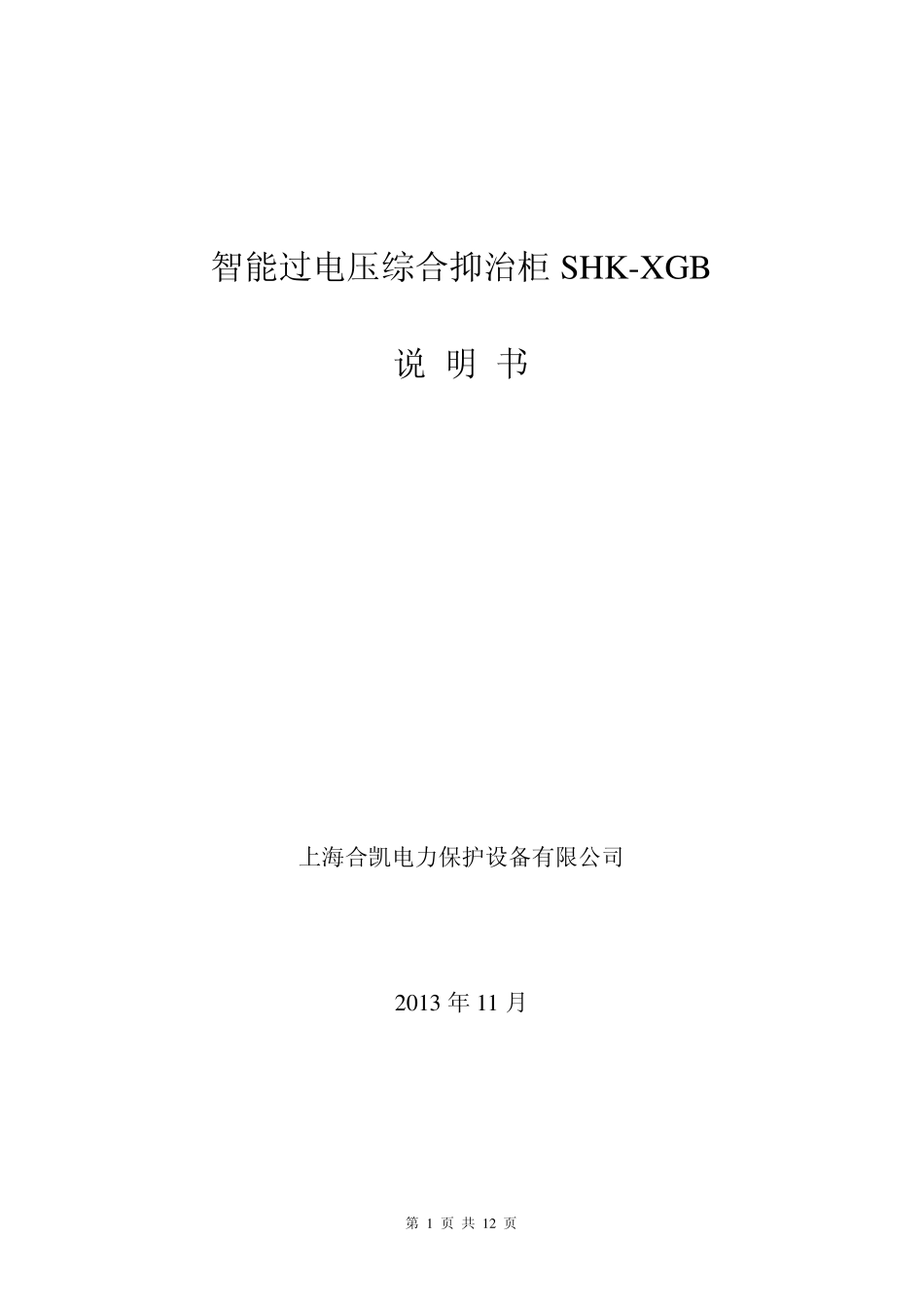

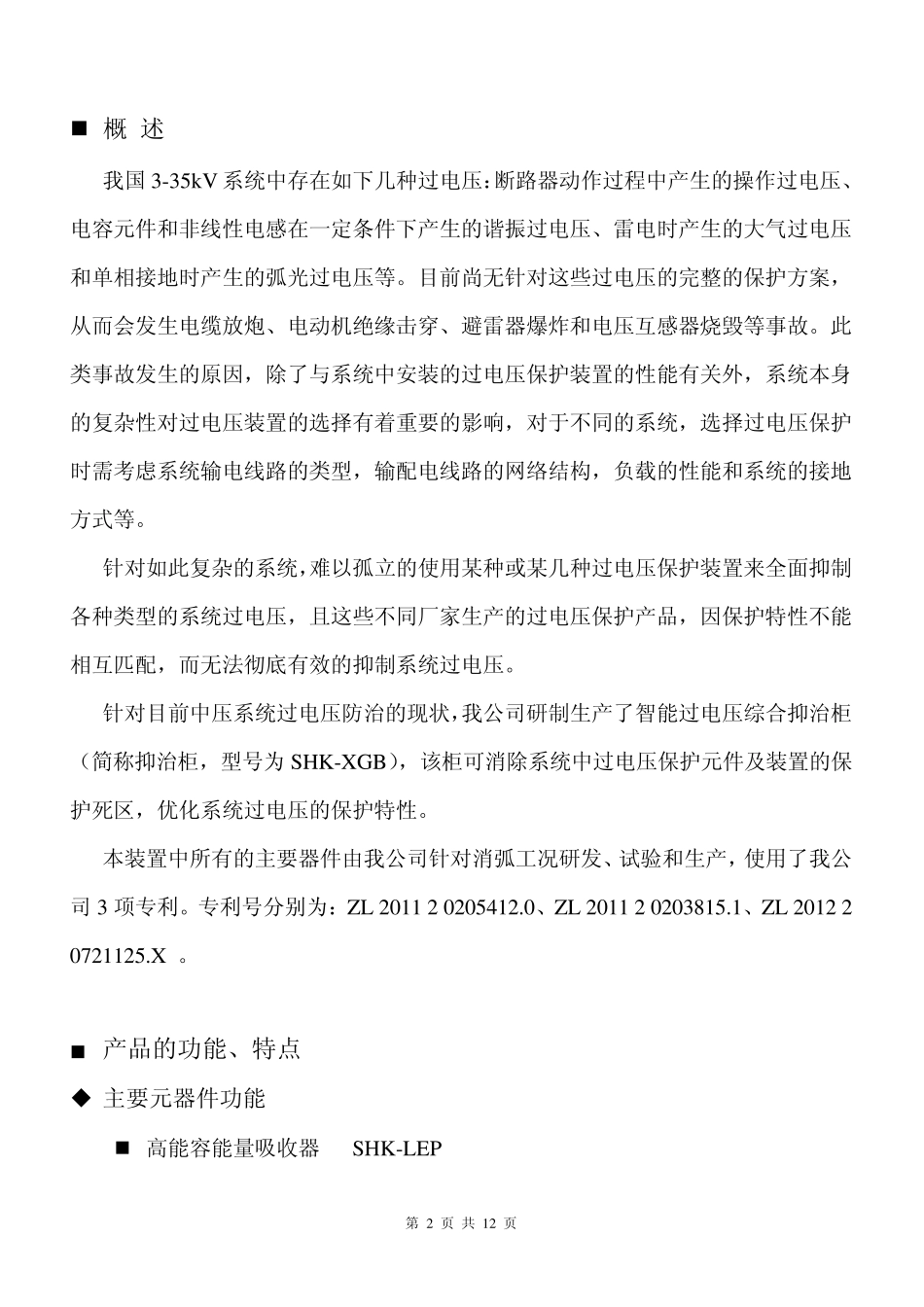

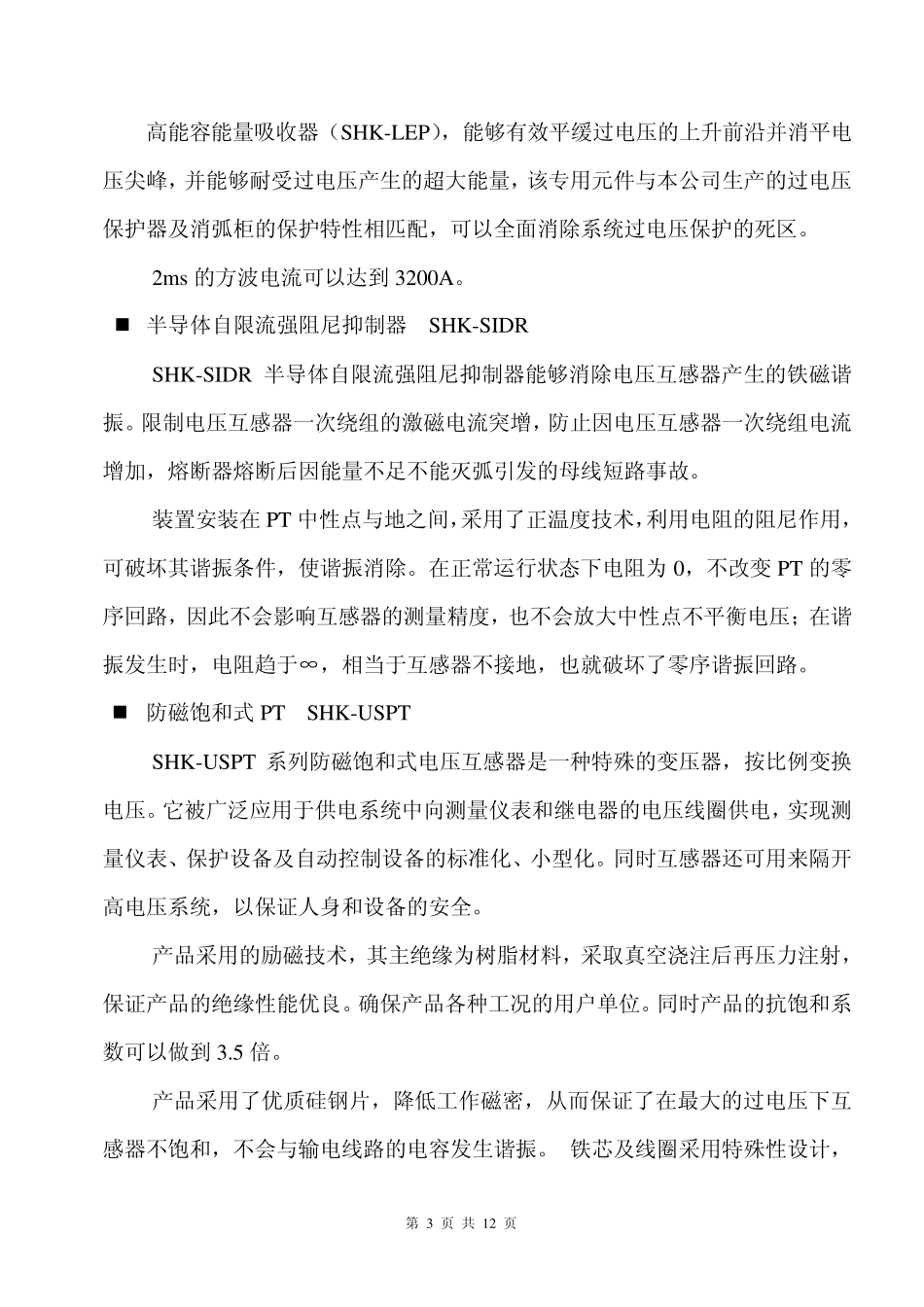

第 1 页 共 12 页 智能过电压综合抑治柜SHK-X GB 说 明 书 上海合凯电力保护设备有限公司 2013 年 11 月 第 2 页 共 12 页 概 述 我国3-35kV 系统中存在如下几种过电压:断路器动作过程中产生的操作过电压、电容元件和非线性电感在一定条件下产生的谐振过电压、雷电时产生的大气过电压和单相接地时产生的弧光过电压等。目前尚无针对这些过电压的完整的保护方案,从而会发生电缆放炮、电动机绝缘击穿、避雷器爆炸和电压互感器烧毁等事故。此类事故发生的原因,除了与系统中安装的过电压保护装置的性能有关外,系统本身的复杂性对过电压装置的选择有着重要的影响,对于不同的系统,选择过电压保护时需考虑系统输电线路的类型,输配电线路的网络结构,负载的性能和系统的接地方式等。 针对如此复杂的系统,难以孤立的使用某种或某几种过电压保护装置来全面抑制各种类型的系统过电压,且这些不同厂家生产的过电压保护产品,因保护特性不能相互匹配,而无法彻底有效的抑制系统过电压。 针对目前中压系统过电压防治的现状,我公司研制生产了智能过电压综合抑治柜(简称抑治柜,型号为 SHK-XGB),该柜可消除系统中过电压保护元件及装置的保护死区,优化系统过电压的保护特性。 本装置中所有的主要器件由我公司针对消弧工况研发、试验和生产,使用了我公司 3 项专利。专利号分别为:ZL 2011 2 0205412.0、ZL 2011 2 0203815.1、ZL 2012 2 0721125.X 。 产品的功能、特点 主要元器件功能 高能容能量吸收器 SHK-LEP 第 3 页 共 12 页 高能容能量吸收器(SHK-LEP),能够有效平缓过电压的上升前沿并消平电压尖峰,并能够耐受过电压产生的超大能量,该专用元件与本公司生产的过电压保护器及消弧柜的保护特性相匹配,可以全面消除系统过电压保护的死区。 2ms的方波电流可以达到 3200A。 半导体自限流强阻尼抑制器 SHK-SIDR SHK-SIDR 半导体自限流强阻尼抑制器能够消除电压互感器产生的铁磁谐振。限制电压互感器一次绕组的激磁电流突增,防止因电压互感器一次绕组电流增加,熔断器熔断后因能量不足不能灭弧引发的母线短路事故。 装置安装在 PT 中性点与地之间,采用了正温度技术,利用电阻的阻尼作用,可破坏其谐振条件,使谐振消除。在正常运行状态下电阻为0,不改变PT 的零序回路,因此不会影响互感器的测量精度,也不会放大中性点不平衡电压;在谐振发生时,电阻趋于∞,...
