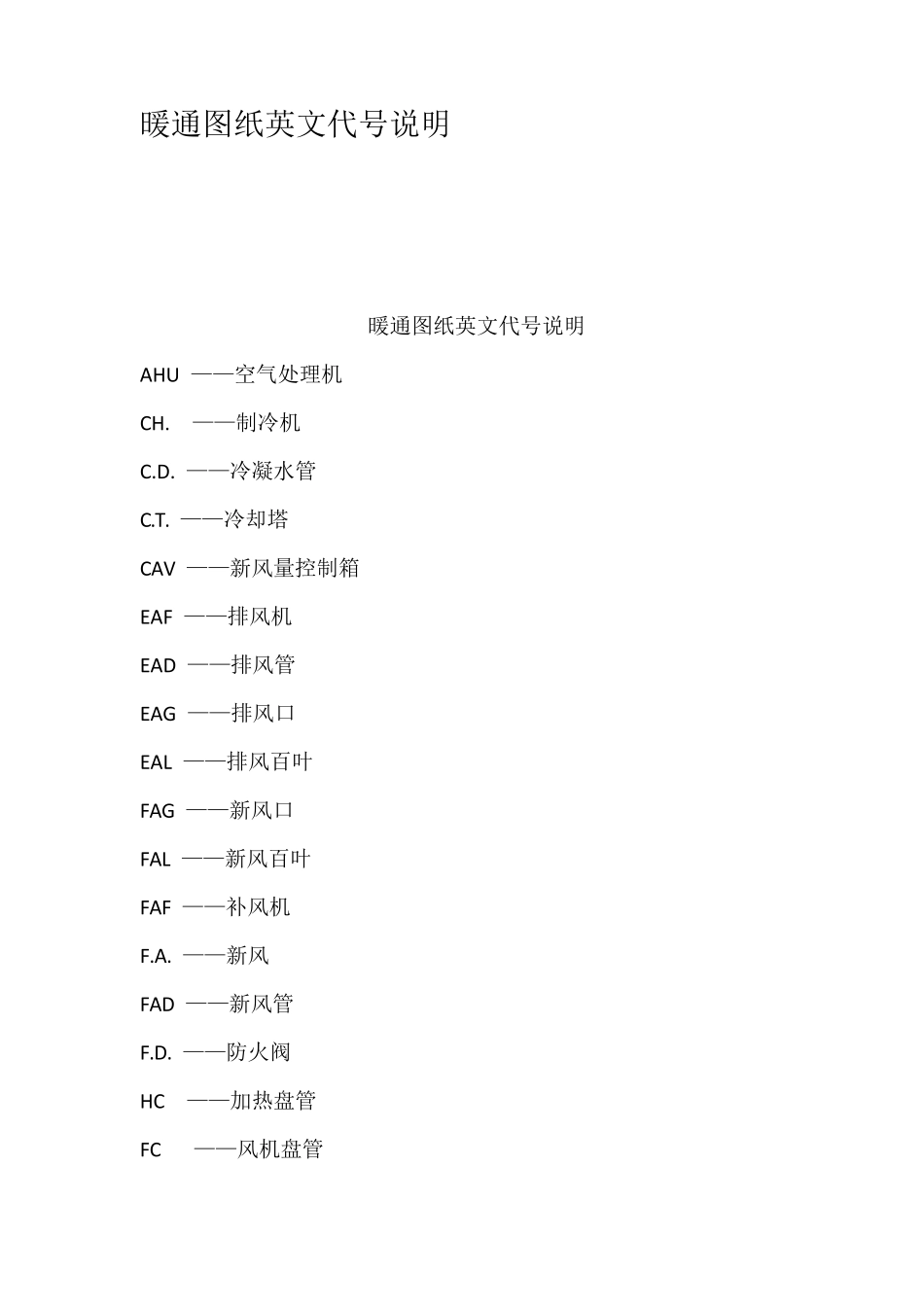

暖通图纸英文代号说明

暖通图纸英文代号说明 暖通图纸英文代号说明 AHU ——空气处理机 CH. ——制冷机 C.D. ——冷凝水管 C.T. ——冷却塔 CAV ——新风量控制箱 EAF ——排风机 EAD ——排风管 EAG ——排风口 EAL ——排风百叶 FAG ——新风口 FAL ——新风百叶 FAF ——补风机 F.A. ——新风 FAD ——新风管 F.D. ——防火阀 HC ——加热盘管 FC ——风机盘管 HX ——热交换器 L/L---------低位 M/L--------中位 MAD-------补风管 MAF-------补风机 N.C.-------常闭 N.O.-------常开 N.R.D.----风管止回阀 P.A.-------经过处理的新风 PDA-------新风管(经过处理的新风) PAU------- 新风机(带处理功能) PAL------- 新风百叶 R.A.-------回风 RAD-------回风管 RAG-------回风口 暖通空调图纸中英文代号说明（以实际图纸代号为准） AHU ――空气处理机 CH. ――制冷机 C.T. ――冷却塔 CAV ――新风量控制箱 EAF ――排风机 EAD ――排风管 EAG ――排风口 EAL ――排风百叶 FAG ――新风口 FAL ――新风百叶 SAG ――空调送风口 F.A. ――新风 P.A. ――经过处理的新风 FAD ――新风管 PAL ――新风百叶 MAD ――补风管 PDA――新风管(经过处理的新风) R.A. ――回风 RAD ――回风管 RAG ――回风口 SIL ――消声器（用于隧道通风） SAD ――空调送风管 D ――手动风量调节阀 MD ――电动风量调节阀 L ――冷冻水管 LQ ――冷却水管 C.D. ――冷凝水管 CHW P ――冷冻水泵 CWP ――冷却水泵 MV ――电动蝶阀 MOV ――动态平衡电动二通阀 SV ――电磁阀 FAF ――补风机 PAU ――新风机(带处理功能) F.D. ――防火阀 HC ――加热盘管 FC（FCU） ――风机盘管 HX ――热交换器 L/L――低位 M/L――中位 MAF――补风机 N.C. ――常闭 N.O. ――常开 N.R.D. ――风管止回阀 下面是主要的空调设备品牌 AEROFLEX “亚罗弗”保温 ALCO “艾科”自控 Alerton 雅利顿空调 Alfa laval 阿法拉伐换热器 ARMSTRONG “阿姆斯壮”保温 AUX 奥克斯 BELIMO 瑞士“搏力谋”阀门 BERONOR 西班牙“北诺尔”电加热器 BILTUR 意大利“百得”燃烧器 BOSIC “柏诚”自控 BROAD 远大 Burnham 美国“博恩汉”锅炉 CALPEDA 意大利“科沛达”水泵 CARLY 法国“嘉利”制冷配件 Carrier 开利 Chigo 志高 Cipriani...
