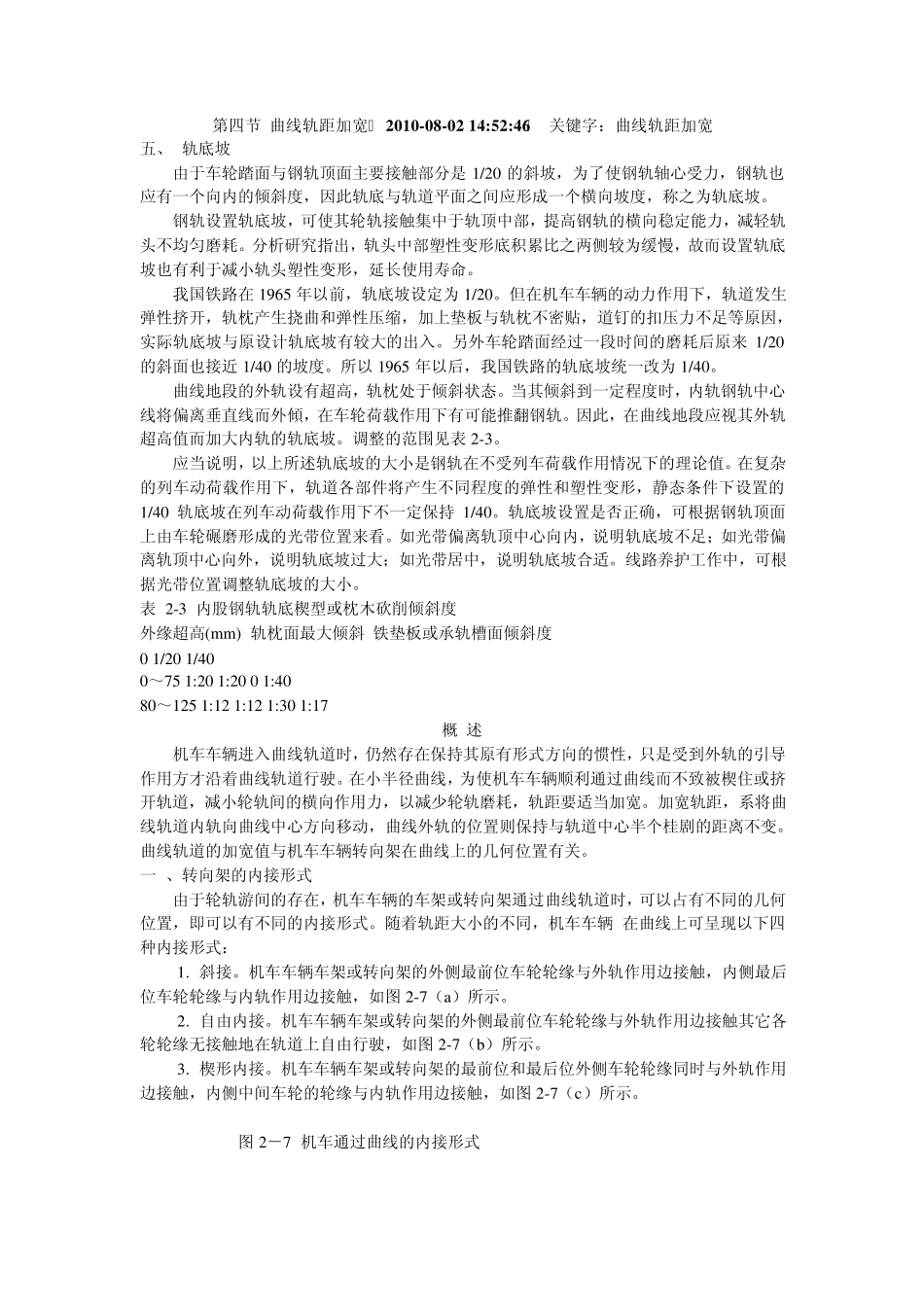

曲线轨距加宽_第1页
1/6
曲线轨距加宽_第2页
2/6
曲线轨距加宽_第3页
3/6
第四节 曲线轨距加宽 2010-08-02 14:52:46 关键字:曲线轨距加宽 五、 轨底坡 由于车轮踏面与钢轨顶面主要接触部分是 1/20 的斜坡,为了使钢轨轴心受力,钢轨也应有一个向内的倾斜度,因此轨底与轨道平面之间应形成一个横向坡度,称之为轨底坡。 钢轨设置轨底坡,可使其轮轨接触集中于轨顶中部,提高钢轨的横向稳定能力,减轻轨头不均匀磨耗。分析研究指出,轨头中部塑性变形底积累比之两侧较为缓慢,故而设置轨底坡也有利于减小轨头塑性变形,延长使用寿命。 我国铁路在 1965 年以前,轨底坡设定为 1/20。但在机车车辆的动力作用下,轨道发生弹性挤开,轨枕产生挠曲和弹性压缩,加上垫板与轨枕不密贴,道钉的扣压力不足等原因,实际轨底坡与原设计轨底坡有较大的出入。另外车轮踏面经过一段时间的磨耗后原来 1/20的斜面也接近 1/40 的坡度。所以 1965 年以后,我国铁路的轨底坡统一改为 1/40。 曲线地段的外轨设有超高,轨枕处于倾斜状态。当其倾斜到一定程度时,内轨钢轨中心线将偏离垂直线而外傾,在车轮荷载作用下有可能推翻钢轨。因此,在曲线地段应视其外轨超高值而加大内轨的轨底坡。调整的范围见表 2-3。 应当说明,以上所述轨底坡的大小是钢轨在不受列车荷载作用情况下的理论值。在复杂的列车动荷载作用下,轨道各部件将产生不同程度的弹性和塑性变形,静态条件下设置的1/40 轨底坡在列车动荷载作用下不一定保持 1/40。轨底坡设置是否正确,可根据钢轨顶面上由车轮碾磨形成的光带位置来看。如光带偏离轨顶中心向内,说明轨底坡不足;如光带偏离轨顶中心向外,说明轨底坡过大;如光带居中,说明轨底坡合适。线路养护工作中,可根据光带位置调整轨底坡的大小。 表 2-3 内股钢轨轨底楔型或枕木砍削倾斜度 外缘超高(m m ) 轨枕面最大倾斜 铁垫板或承轨槽面倾斜度 0 1/20 1/40 0~75 1:20 1:20 0 1:40 80~125 1:12 1:12 1:30 1:17 概 述 机车车辆进入曲线轨道时,仍然存在保持其原有形式方向的惯性,只是受到外轨的引导作用方才沿着曲线轨道行驶。在小半径曲线,为使机车车辆顺利通过曲线而不致被楔住或挤开轨道,减小轮轨间的横向作用力,以减少轮轨磨耗,轨距要适当加宽。加宽轨距,系将曲线轨道内轨向曲线中心方向移动,曲线外轨的位置则保持与轨道中心半个桂剧的距离不变。曲线轨道的加宽值与机车车辆转向架在曲线上的几何位置有关。 一 、转向架的内接形式...
