曲轴箱通风系统

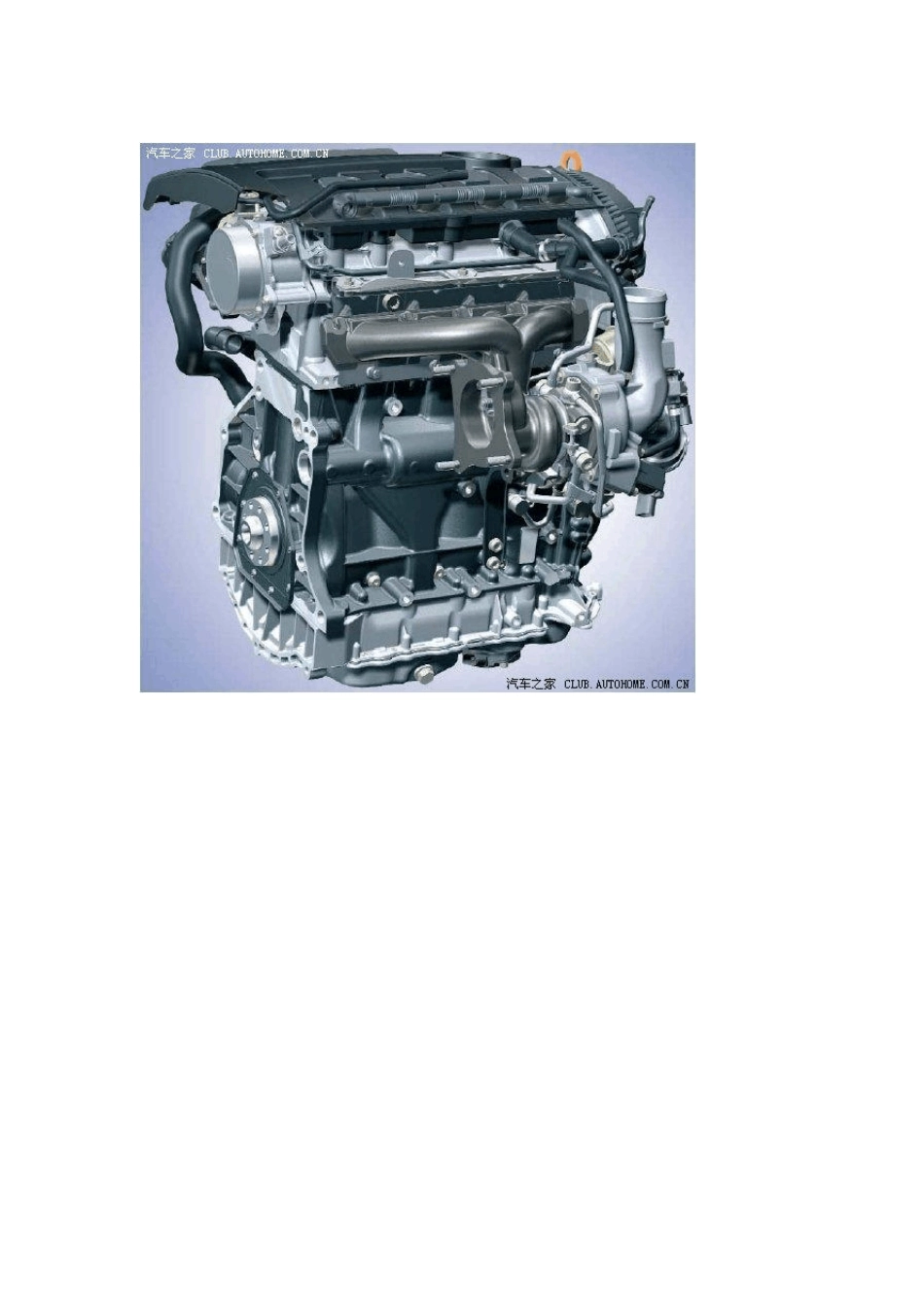

1. 曲轴箱通风装置 在发动机工作时，总有一部分可燃混合气和废气经活塞环窜到曲轴箱内，窜到曲轴箱内的汽油蒸气凝结后将使机油变稀，性能变坏。废气内含有水蒸气和二氧化硫，水蒸气凝结在机油中形成泡沫，破坏机油供给，这种现象在冬季尤为严重；二氧化硫遇水生成亚硫酸，亚硫酸遇到空气中的氧生成硫酸，这些酸性物质的出现不仅使机油变质，而且也会使零件受到腐蚀。由于可燃混合气和废气窜到曲轴箱内，曲轴箱内的压力将增大，机油会从曲轴油封、曲轴箱衬垫等处渗出而流失。流失到大气中的机油蒸气会加大发动机对大气的污染。发动机装有曲轴箱通风装置就可以避免或减轻上述现象，因此，发动机曲轴箱通风装置的作用是： 1) 回收窜气中的可燃混合气； 2) 防止机油变质； 3) 防止曲轴油封、曲轴箱衬垫渗漏，防止各种油蒸气污染大气； 4) 用油气分离器分离并回收窜气中夹带的机油油雾。 曲轴箱通风包括自然通风和强制通风，现代汽油发动机常采用强制式曲轴箱通风，又称PCV 系统。当发动机工作时，进气管真空度吸引新鲜空气经空气滤清器、空气软管进入气缸盖罩，再由汽缸盖和机体上的孔道进入曲轴箱。在曲轴箱内新鲜空气和曲轴箱气体混合后经汽缸盖罩、 和曲轴箱气体软管进入进气管，最后经进气门进入燃烧室烧掉。根据发动机不同的工况，PCV阀的开度不同，通过的空气量也不同，由此对曲轴箱通风进行控制。 2. 昊锐1.8TSI 的曲轴箱通风装置 上图是1.8TSI 发动机前面。上面是奥迪的标志，请大家容忍一下，结构应该是一样的。可以看到经过涡轮增压的空气要经过中冷（包括从曲轴通风装置，就是油气分离器过来的分离机油后的窜气），好长的管路啊。1.4T 的有个专门的冷却器，好像紧凑很多。 下图是1.8TSI 发动机背面，零件不全。能看到涡轮进气口，就是渗油的地方；但这个图片的涡轮进气口和再下面的涡轮增压器的图片不一致，看不到油气分离器过来那根管子，可能图片省略了这个细节，要么图片找错了，请高手指点。 上图是进气系统示意图。下图是油气分离器图。可以看到我们常说的油气分离器还是第二级，即细滤器。 下图是实物图。 上图中可以清楚看到油气分离器过来那根管子（好像有的图叫PCV 管， 即强制曲轴箱通风管）。应该就是下图这个管子。 渗油的地方（见下图）应该是涡轮进气口的接口。这个位置没搞错的话好像还在油气分离器过来的PCV 管的上方，居然还会渗油。king_su perb 在http://clu b.au tohome.com.cn/bbs/th...
