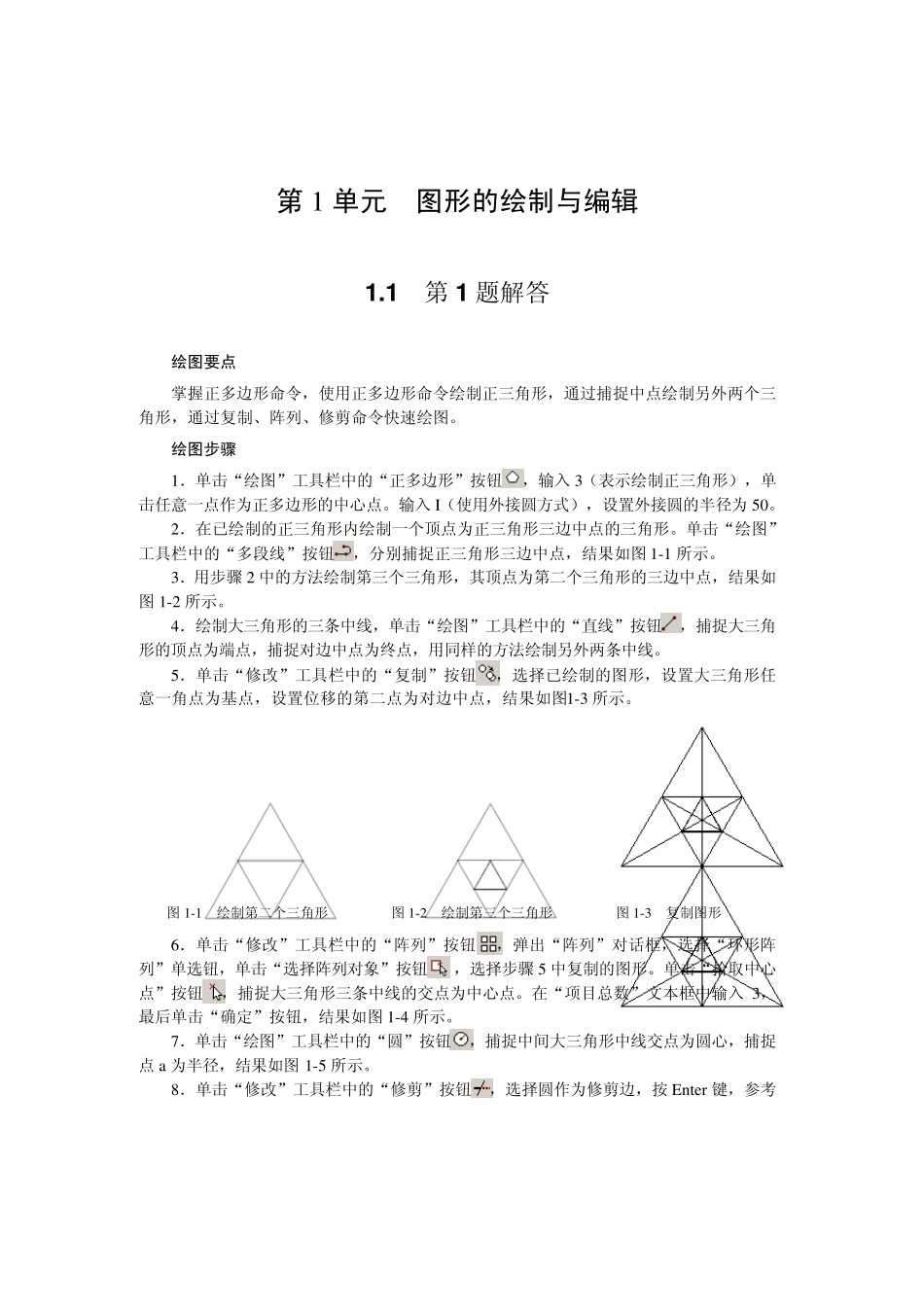

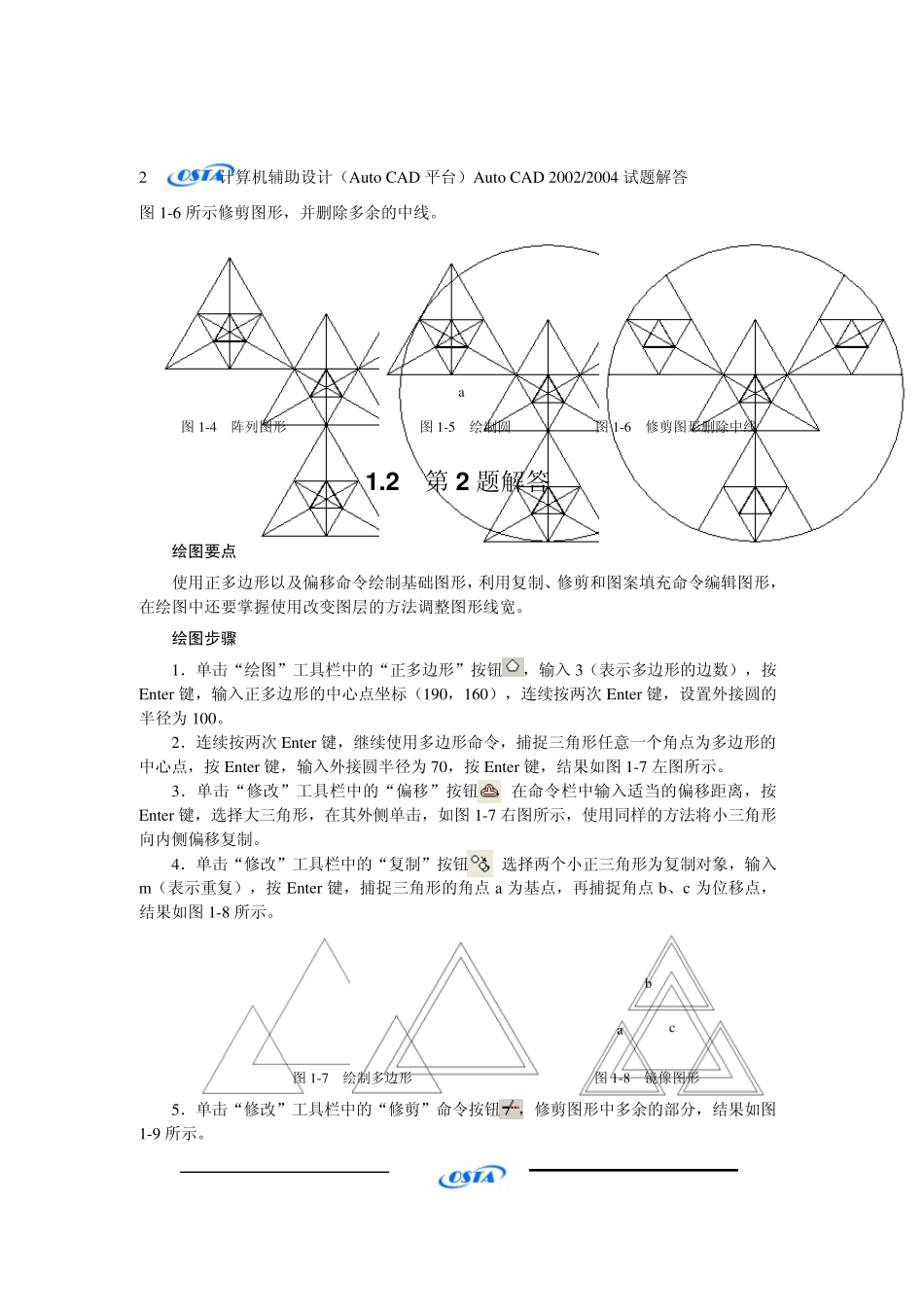

第1 单元 图形的绘制与编辑 1 .1 第1 题解答 绘图要点 掌握正多边形命令，使用正多边形命令绘制正三角形，通过捕捉中点绘制另外两个三角形，通过复制、阵列、修剪命令快速绘图。 绘图步骤 1．单击“绘图”工具栏中的“正多边形”按钮，输入 3（表示绘制正三角形），单击任意一点作为正多边形的中心点。输入 I（使用外接圆方式），设置外接圆的半径为 50。 2．在已绘制的正三角形内绘制一个顶点为正三角形三边中点的三角形。单击“绘图”工具栏中的“多段线”按钮，分别捕捉正三角形三边中点，结果如图1-1 所示。 3．用步骤 2 中的方法绘制第三个三角形，其顶点为第二个三角形的三边中点，结果如图1-2 所示。 4．绘制大三角形的三条中线，单击“绘图”工具栏中的“直线”按钮，捕捉大三角形的顶点为端点，捕捉对边中点为终点，用同样的方法绘制另外两条中线。 5．单击“修改”工具栏中的“复制”按钮，选择已绘制的图形，设置大三角形任意一角点为基点，设置位移的第二点为对边中点，结果如图1-3 所示。 图1-1 绘制第二个三角形 图1-2 绘制第三个三角形 图1-3 复制图形 6．单击“修改”工具栏中的“阵列”按钮，弹出“阵列”对话框，选择“环形阵列”单选钮，单击“选择阵列对象”按钮 ，选择步骤 5 中复制的图形。单击“拾取中心点”按钮，捕捉大三角形三条中线的交点为中心点。在“项目总数”文本框中输入 3，最后单击“确定”按钮，结果如图1-4 所示。 7．单击“绘图”工具栏中的“圆”按钮，捕捉中间大三角形中线交点为圆心，捕捉点a 为半径，结果如图1-5 所示。 8．单击“修改”工具栏中的“修剪”按钮，选择圆作为修剪边，按 Enter 键，参考 2 计算机辅助设计（Au to CAD 平台）Au to CAD 2002/2004 试题解答 图1-6 所示修剪图形，并删除多余的中线。 a图1-4 阵列图形 图1-5 绘制圆 图1-6 修剪图形删除中线 1 .2 第2 题解答 绘图要点 使用正多边形以及偏移命令绘制基础图形，利用复制、修剪和图案填充命令编辑图形，在绘图中还要掌握使用改变图层的方法调整图形线宽。 绘图步骤 1．单击“绘图”工具栏中的“正多边形”按钮，输入 3（表示多边形的边数），按Enter 键，输入正多边形的中心点坐标（190，160），连续按两次 Enter 键，设置外接圆的半径为 100。 2．连续按两次 Enter 键，继续使用多边形命令，捕捉三角形任意一个角点为多边形的中心点，按 Enter 键，...
