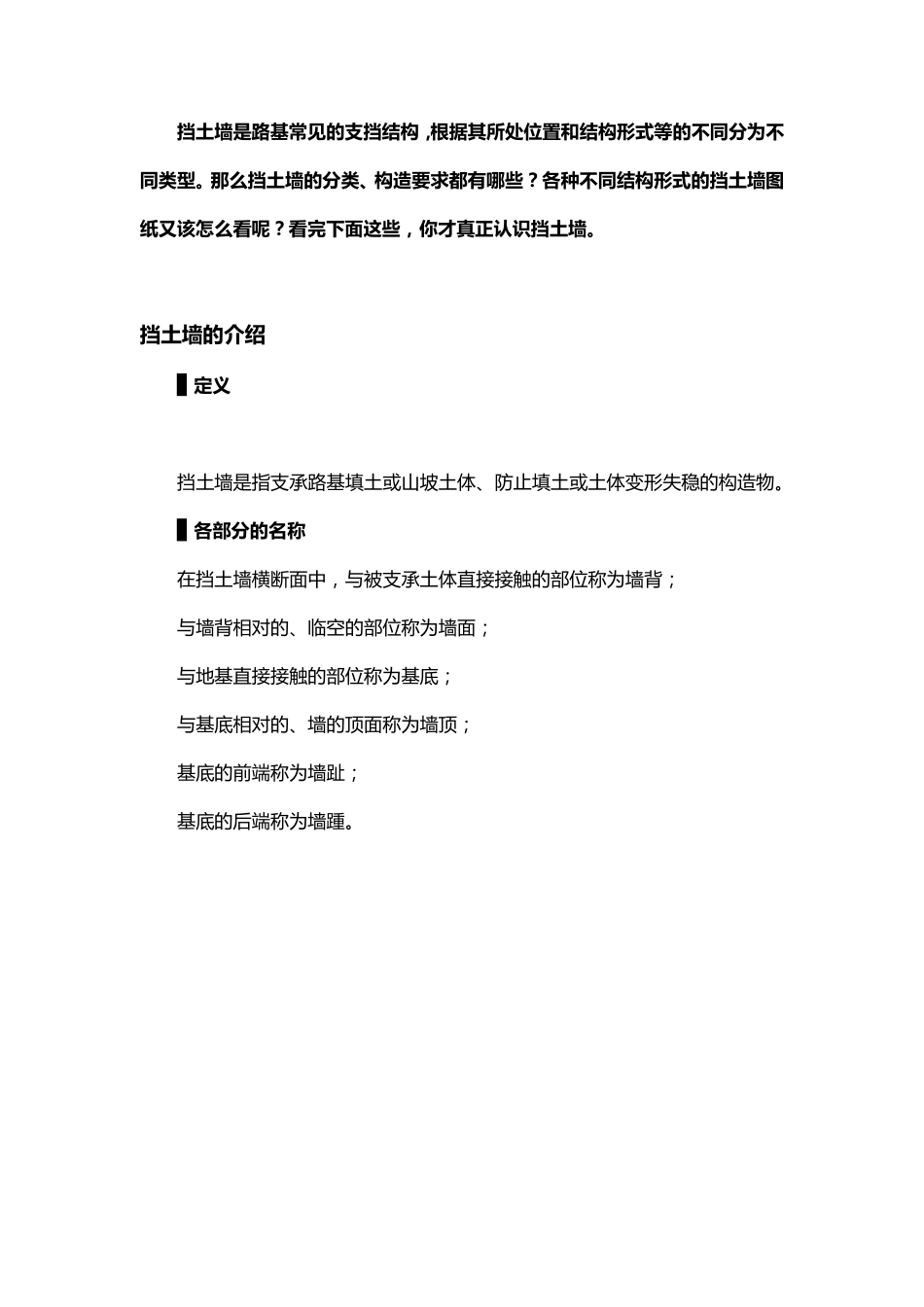

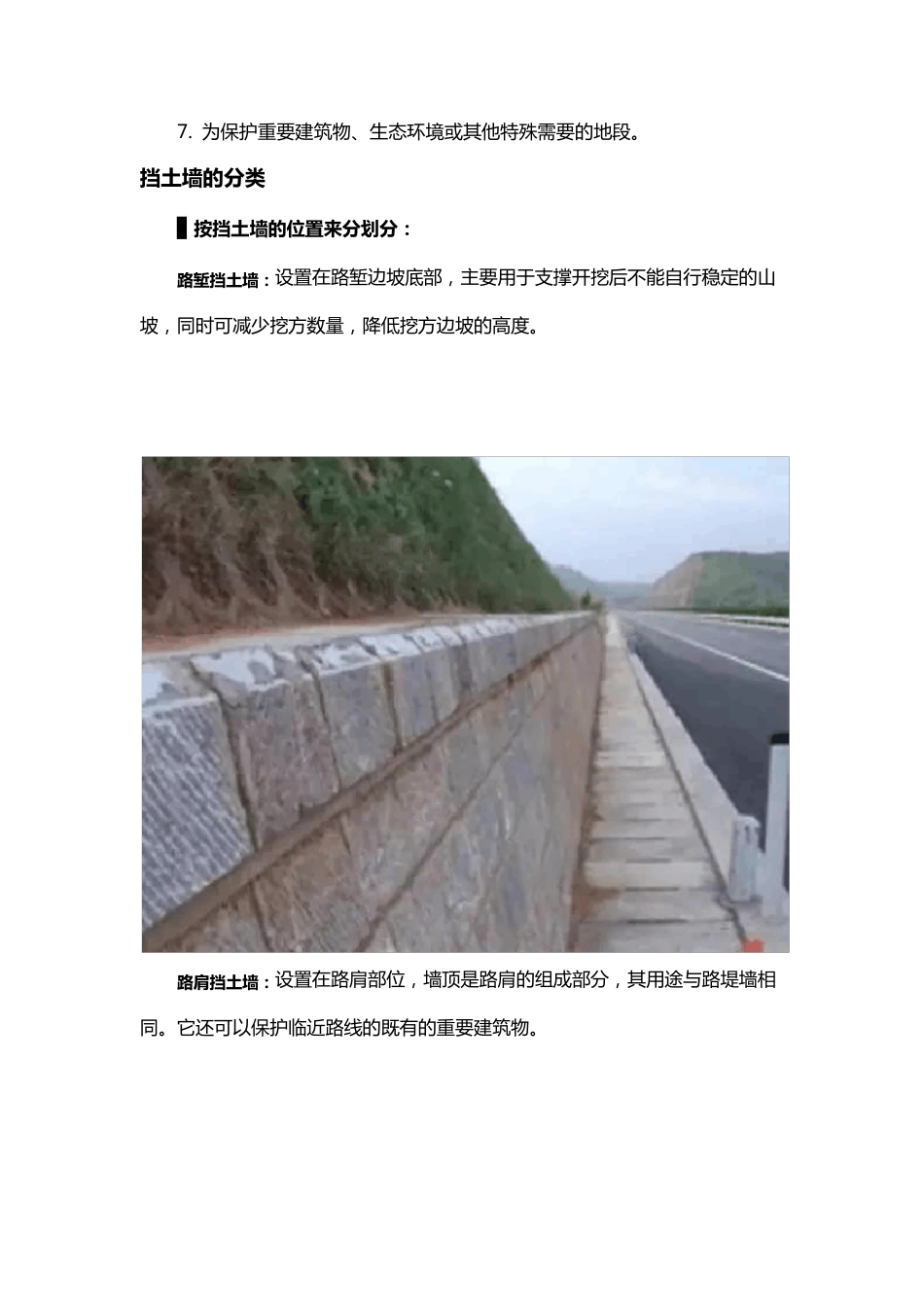

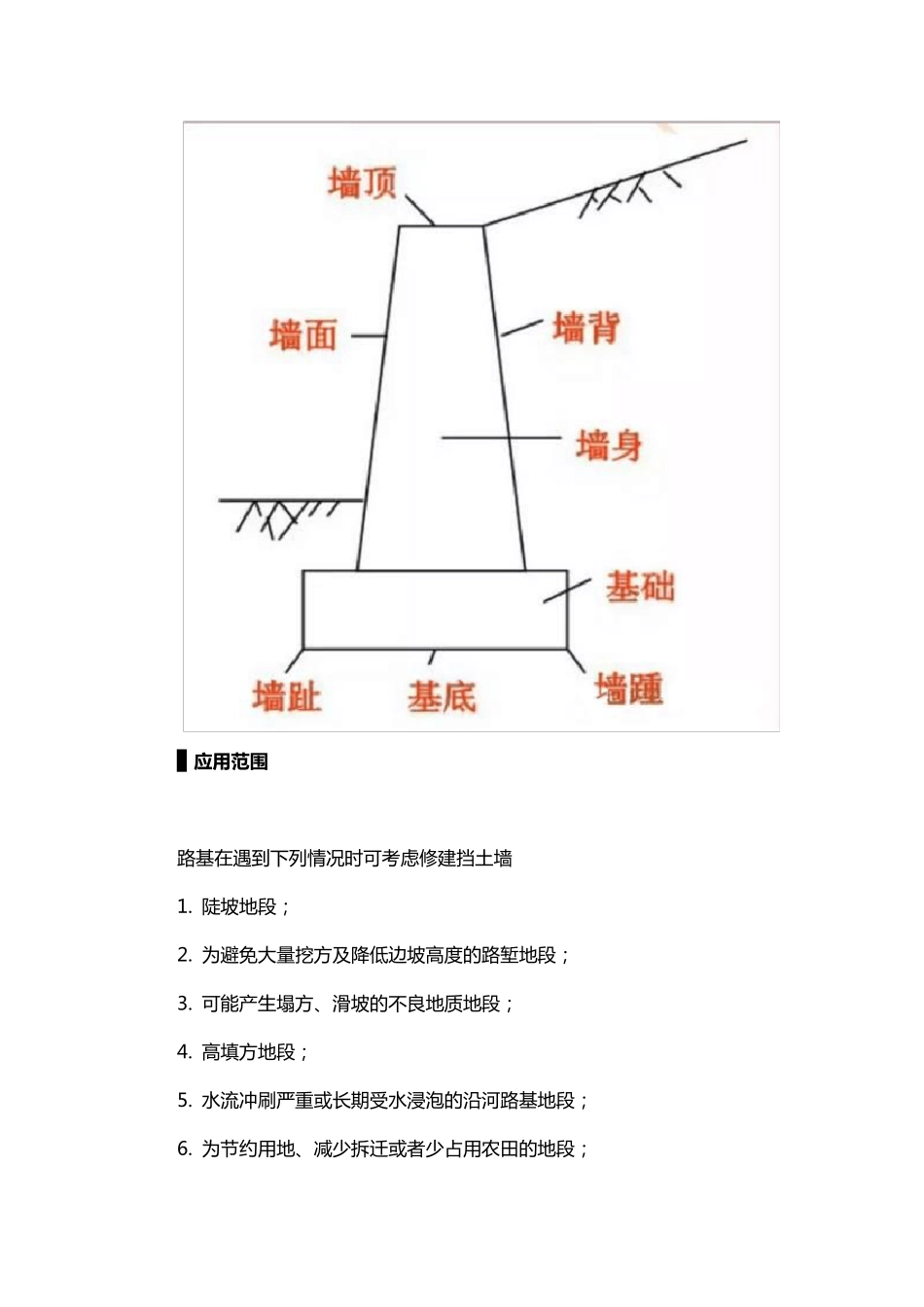

挡 土 墙 是 路 基 常 见 的 支 挡 结 构 ,根 据 其 所 处 位 置 和 结 构 形 式 等 的 不 同 分 为 不同 类 型 。 那 么 挡 土 墙 的 分 类 、构 造 要 求 都 有 哪 些 ? 各 种 不 同 结 构 形 式 的 挡 土 墙 图纸 又 该 怎 么 看 呢 ? 看 完 下 面 这 些 , 你 才 真 正 认 识 挡 土 墙 。 挡 土 墙 的 介 绍 ▉ 定 义 挡 土 墙 是 指 支 承 路 基 填 土 或 山 坡 土 体 、防止填 土 或 土 体 变形失稳的构造物。 ▉ 各 部 分 的 名 称 在挡 土 墙 横断面中,与被支 承 土 体 直接接触的部位称为墙 背; 与墙 背相对的、临空的部位称为墙 面; 与地基 直接接触的部位称为基 底; 与基 底相对的、墙 的顶面称为墙 顶; 基 底的前端称为墙 趾; 基 底的后端称为墙 踵。 ▉ 应 用 范 围 路 基 在 遇 到 下 列 情 况 时 可 考 虑 修 建 挡 土 墙 1. 陡 坡 地 段 ; 2. 为 避 免 大 量 挖 方 及 降 低 边 坡 高 度 的 路 堑 地 段 ; 3. 可 能 产 生 塌 方 、滑坡 的 不良地 质地 段 ; 4. 高 填方 地 段 ; 5. 水流冲刷严重或长期受水浸泡的 沿河路 基 地 段 ; 6. 为 节约用地 、减少拆迁或者少占用农田的 地 段 ; 7. 为 保 护 重 要 建 筑 物 、生态环境或其他特殊需要 的地段。 挡 土 墙 的 分 类 ▉ 按 挡 土 墙 的 位置来分 划分 : 路堑挡 土 墙 :设置在路堑边坡底部,主要 用于支撑开挖后不能自行稳定的山坡,同时可减少挖方数量,降低挖方边坡的高度。 路肩挡 土 墙 :设置在路肩部位,墙顶是路肩的组成部分,其用途与路堤墙相同。它还可以保 护 临近路线的既有的重 要 建 筑 物 。 路 堤 挡 土墙:设 置 在 高 填 土 路 提 或 陡 坡 路 堤 的 下 方 , 可 以 防 止 路 堤 边 坡 或 路堤 沿 基 底 滑 动 , 同 时 可 以 收 缩 路 堤 坡 脚 , 减 少 填 方 数 量 , 减 少 拆 迁 和 占 地 面 积 。 山 坡 挡 土 墙 : 设 置 在 路 堑 或 路 堤 上 方 , 用 于 支 撑 山 坡 上 可 能 坍 滑 的 覆 盖 层 、破碎岩层 或 山 体滑 坡 ...
