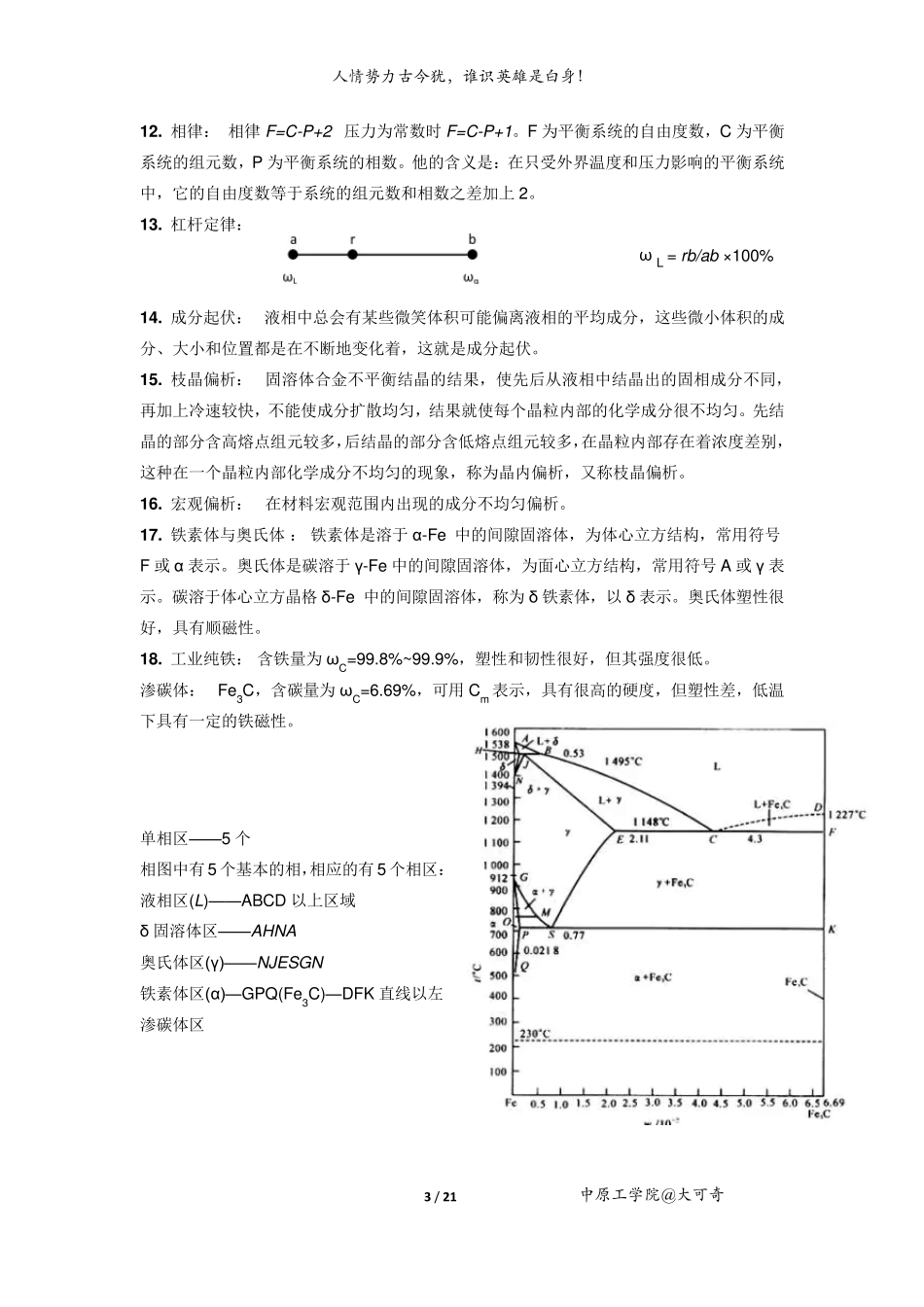

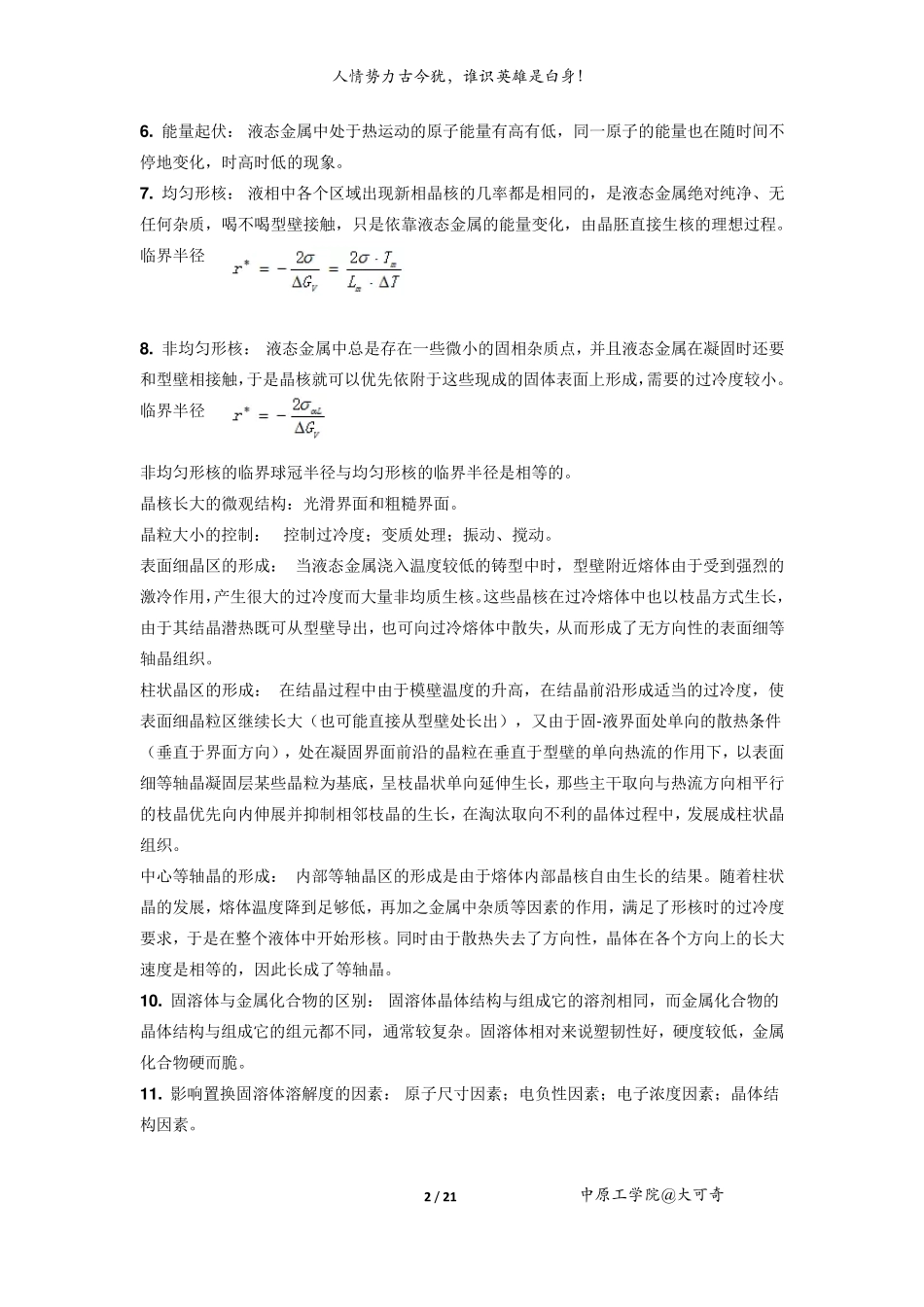

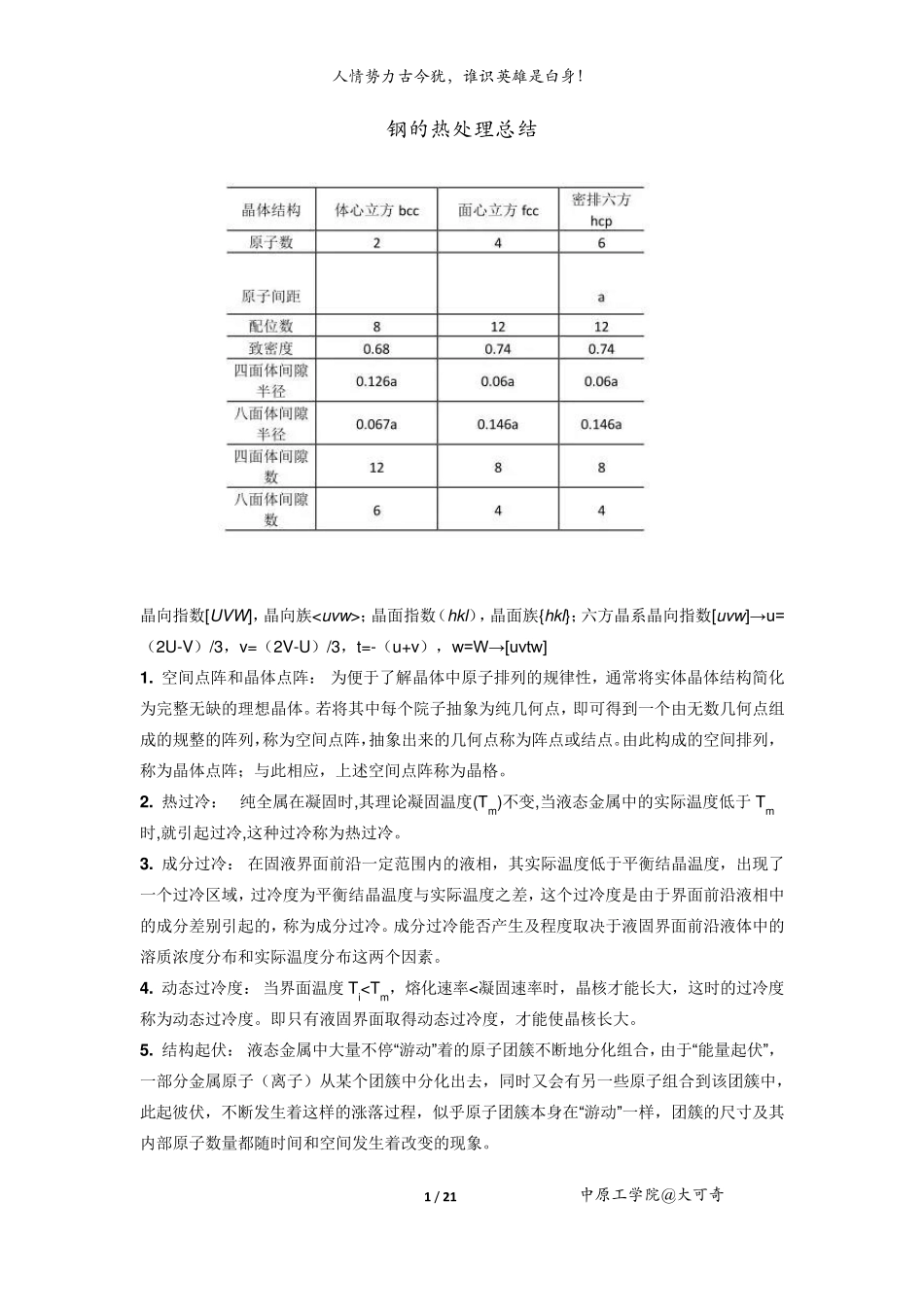

人情势力古今犹，谁识英雄是白身！ 1 / 21 中原工学院@大可奇 钢的热处理总结 晶向指数[UVW]，晶向族；晶面指数（hkl），晶面族{hkl}；六方晶系晶向指数[uvw ]→u=（2U-V）/3，v=（2V-U）/3，t=-（u+v），w=W→[uvtw] 1 . 空间点阵和晶体点阵： 为便于了解晶体中原子排列的规律性，通常将实体晶体结构简化为完整无缺的理想晶体。若将其中每个院子抽象为纯几何点，即可得到一个由无数几何点组成的规整的阵列，称为空间点阵，抽象出来的几何点称为阵点或结点。由此构成的空间排列，称为晶体点阵；与此相应，上述空间点阵称为晶格。 2 . 热过冷： 纯全属在凝固时,其理论凝固温度(Tm)不变,当液态金属中的实际温度低于Tm时,就引起过冷,这种过冷称为热过冷。 3 . 成分过冷： 在固液界面前沿一定范围内的液相，其实际温度低于平衡结晶温度，出现了一个过冷区域，过冷度为平衡结晶温度与实际温度之差，这个过冷度是由于界面前沿液相中的成分差别引起的，称为成分过冷。成分过冷能否产生及程度取决于液固界面前沿液体中的溶质浓度分布和实际温度分布这两个因素。 4 . 动态过冷度： 当界面温度 Ti
