最全钢结构专家论证吊装方案VIP专享

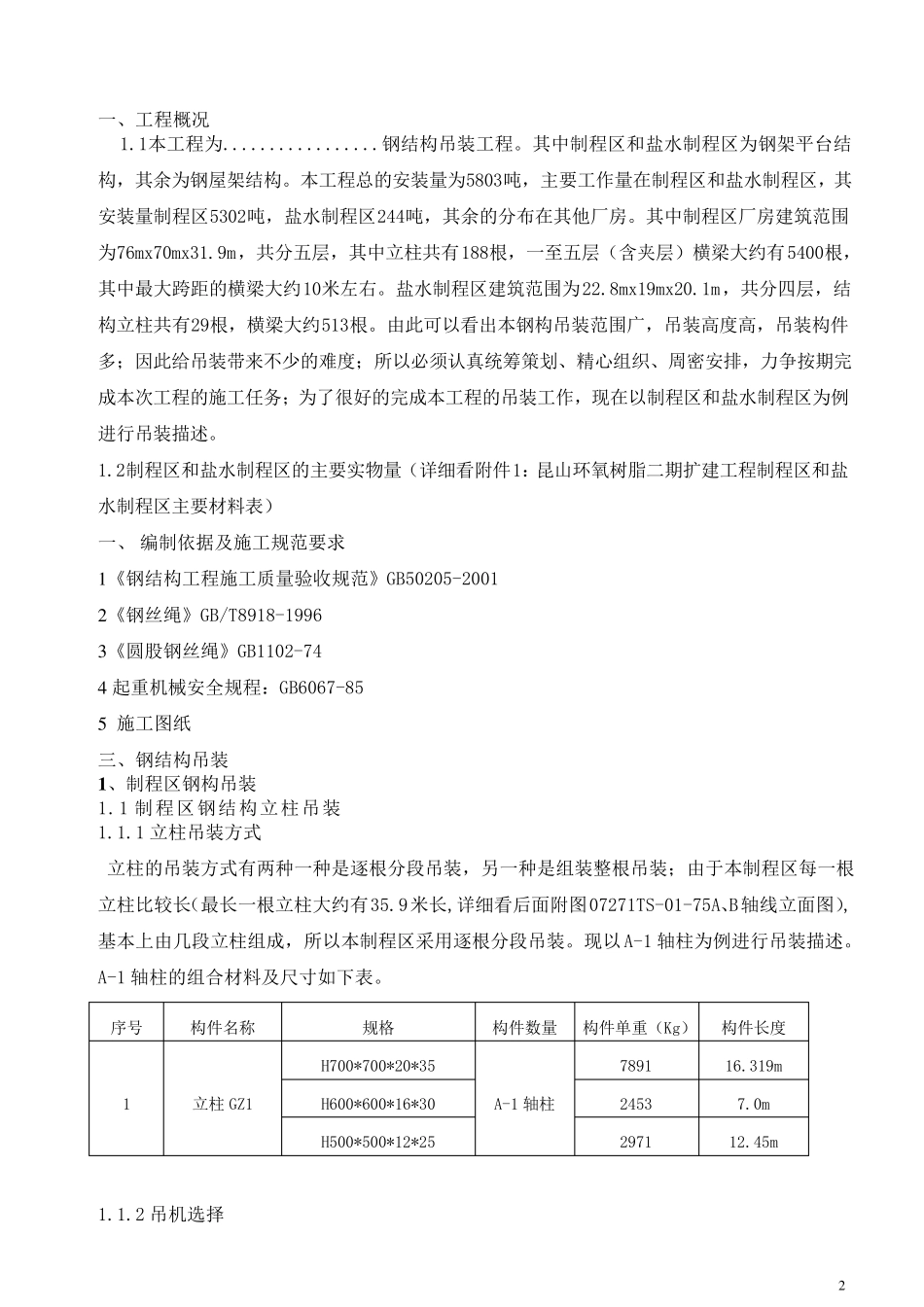

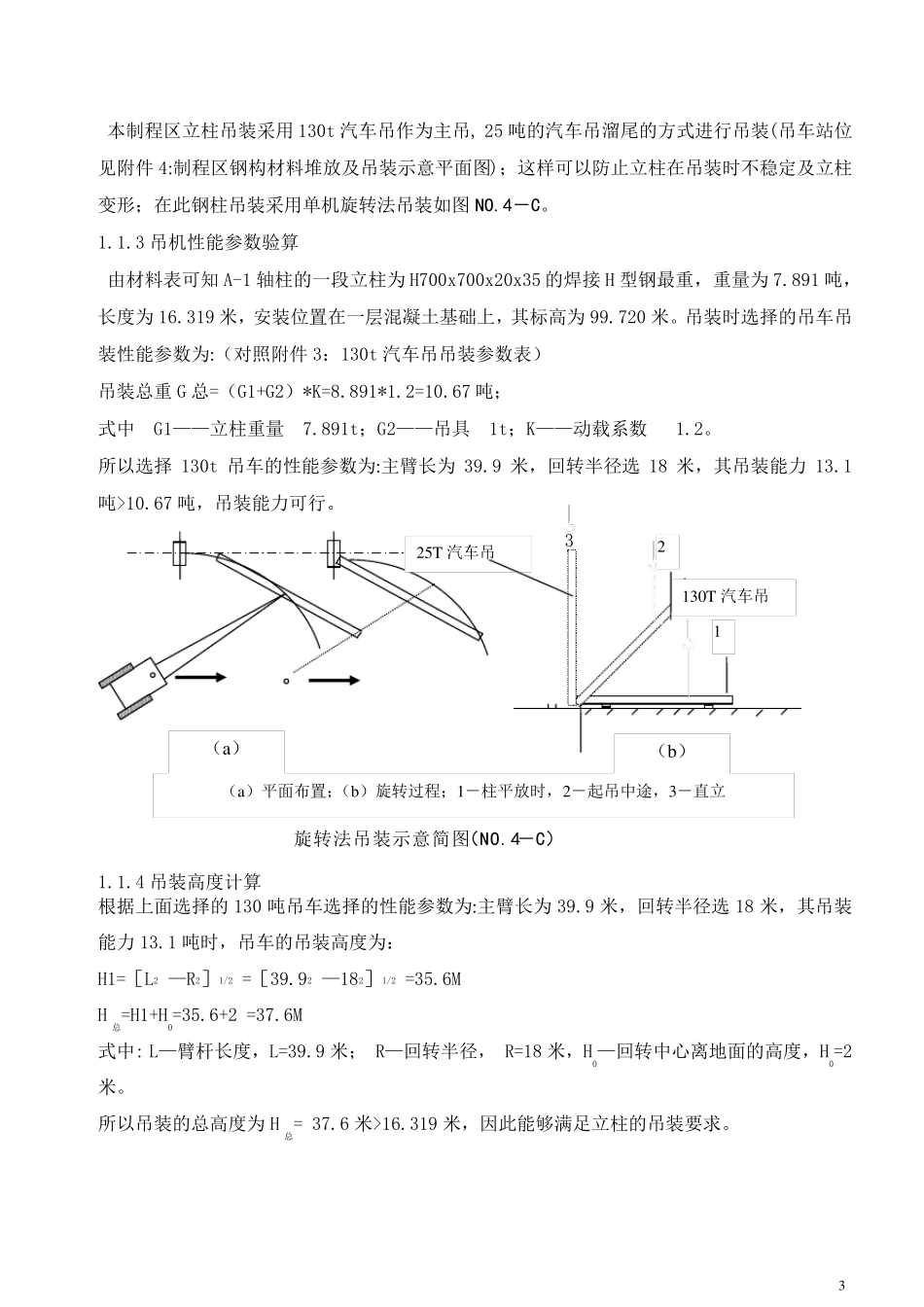

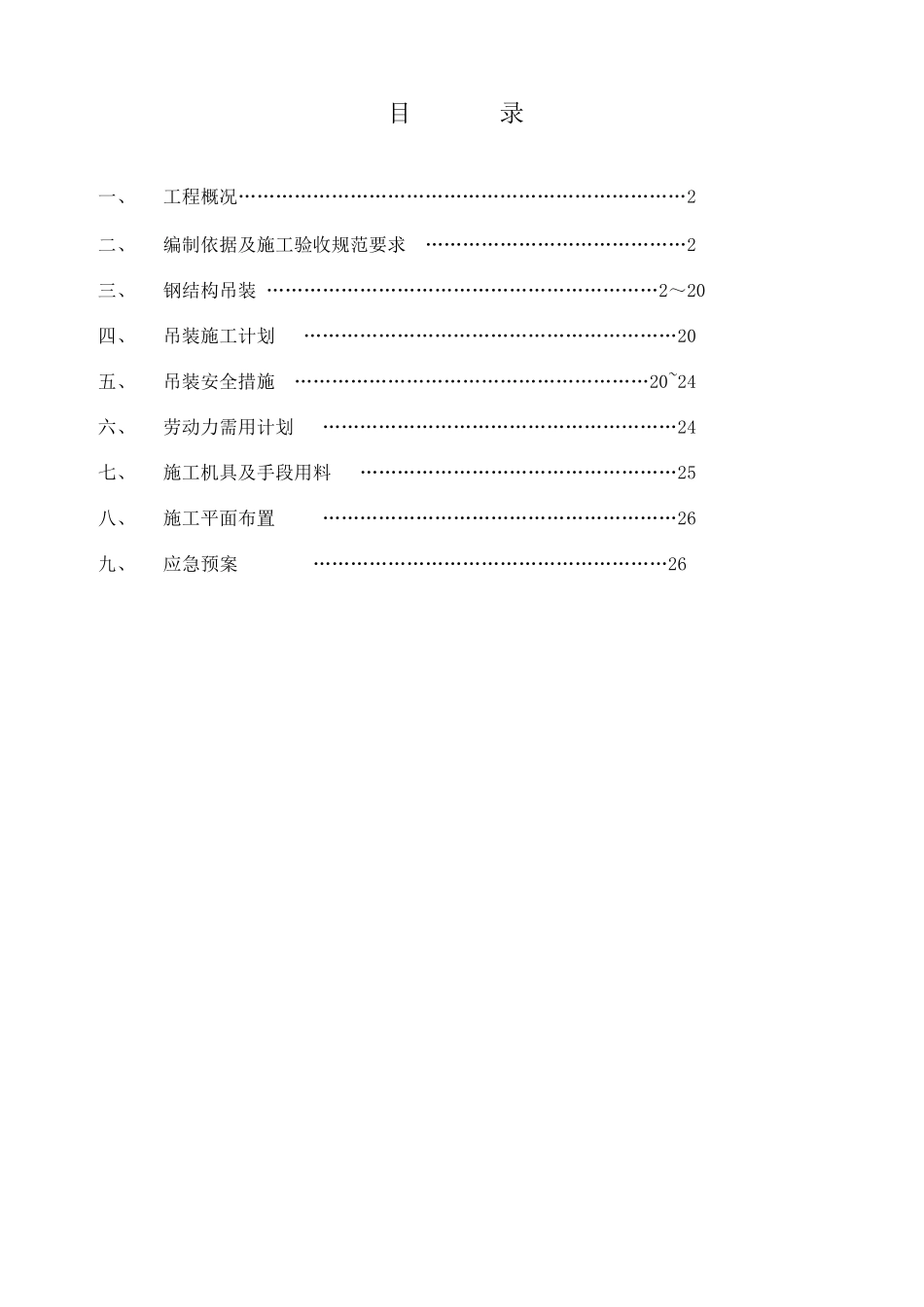

目 录 一、 工程概况………………………………………………………………2 二、 编制依据及施工验收规范要求 ……………………………………2 三、 钢结构吊装 ………………………………………………………2～20 四、 吊装施工计划 ……………………………………………………20 五、 吊装安全措施 …………………………………………………20~24 六、 劳动力需用计划 …………………………………………………24 七、 施工机具及手段用料 ……………………………………………25 八、 施工平面布置 …………………………………………………26 九、 应急预案 …………………………………………………26 2 一、工程概况 1.1本工程为.................钢结构吊装工程。其中制程区和盐水制程区为钢架平台结构，其余为钢屋架结构。本工程总的安装量为5803吨，主要工作量在制程区和盐水制程区，其安装量制程区5302吨，盐水制程区244吨，其余的分布在其他厂房。其中制程区厂房建筑范围为76mx70mx31.9m，共分五层，其中立柱共有188根，一至五层（含夹层）横梁大约有5400根，其中最大跨距的横梁大约10米左右。盐水制程区建筑范围为22.8mx19mx20.1m，共分四层，结构立柱共有29根，横梁大约513根。由此可以看出本钢构吊装范围广，吊装高度高，吊装构件多；因此给吊装带来不少的难度；所以必须认真统筹策划、精心组织、周密安排，力争按期完成本次工程的施工任务；为了很好的完成本工程的吊装工作，现在以制程区和盐水制程区为例进行吊装描述。 1.2制程区和盐水制程区的主要实物量（详细看附件1：昆山环氧树脂二期扩建工程制程区和盐水制程区主要材料表） 一、 编制依据及施工规范要求 1 《钢结构工程施工质量验收规范》GB50205-2001 2 《钢丝绳》GB/T8918-1996 3 《圆股钢丝绳》GB1102-74 4 起重机械安全规程：GB6067-85 5 施工图纸 三 、钢结构吊装 1 、制程区钢构吊装 1.1 制程区钢结构立柱吊装 1.1.1 立柱吊装方 式 立柱的吊装方 式 有两 种 一种 是 逐 根分段 吊装，另 一种 是 组装整 根吊装；由于 本制程区每 一根立柱比 较 长（最长 一根立柱大约有35.9米长 ,详细看后 面 附图07271TS-01-75A、B轴 线 立面 图）,基 本上 由几 段 立柱组成，所以本制程区采 用 逐 根分段 吊装。现以 A-1 轴 柱为例进行吊装描述。A-1 轴 柱的组合 材料及尺 寸 如 下 表。 序...
