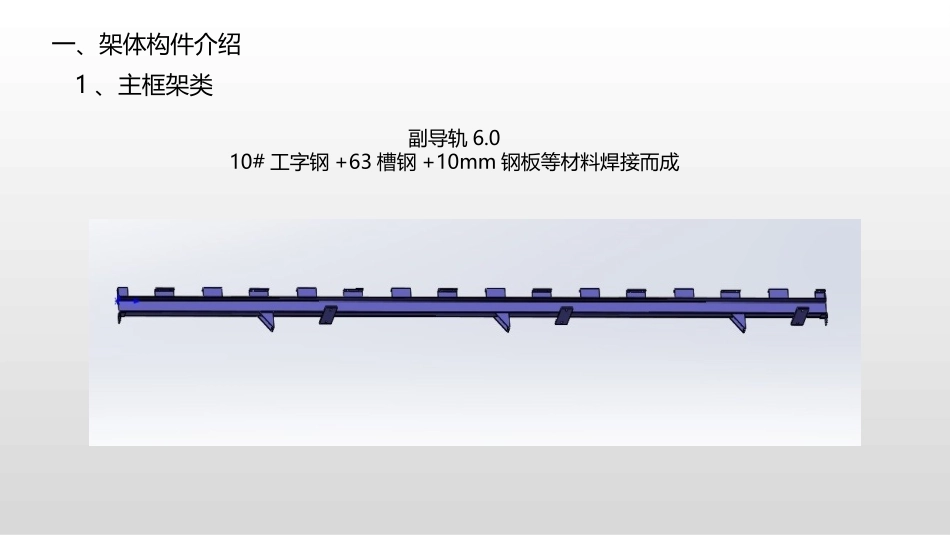

玖安改制升级架体JASG-19安装流程架体总装机位钢网板网片附墙支座主轨道机位翻板立杆建筑结构（待建层）副导轨翻板密封脚手板钢丝绳底部桁架电动葫芦上吊点葫芦过渡斜撑纵向撑杆吊挂件一、架体构件介绍副导轨6.010#工字钢+63槽钢+10mm钢板等材料焊接而成1、主框架类主轨道（2）10#工字钢+10mm钢板等材料焊接而成主框架外立杆（4.2）8#槽钢+6mm钢板等材料焊接而成底部桁架14#槽钢+6.3槽钢+5#槽钢等材料焊接而成上吊点6.3槽钢+10mm钢板等材料焊接而成葫芦过渡斜撑冷弯槽钢58*40*5+40*40*4角钢等材料焊接而成纵向撑杆冷弯槽钢58*40*5+5mm钢板等材料焊接而成机位小横杆冷弯槽钢58*40*5+50*50*5角钢等材料焊接而成2、附墙构件类附墙支座8#槽钢+5#槽钢+12mm钢板等材料焊接而成吊挂件12mm钢板+10mm钢板等材料焊接而成3、副框架立杆类底部外立杆冷弯槽钢58*40*5+6mm钢板等材料焊接而成底部内立杆冷弯槽钢58*40*5+6mm钢板等材料焊接而成4、桁架类立面斜撑40*40*4角钢制作而成5、脚手板类密封脚手板2.850*50*5角钢+1.7mm花纹钢板等材料焊接而成机位密封板2.850*50*5角钢+1.7mm花纹钢板等材料焊接+小横杆组装而成机位钢网板2.850*50*5角钢+钢网板等材料焊接+小横杆组装而成钢网脚手板2.850*50*5角钢+钢网板等材料焊接而成防坠装置12mm钢板等材料焊接成箱体+拉簧+偏心轮等其他零部件组装而成卸荷顶撑50*50*5方管+5mm钢板等材料焊接而成6、安全防护类防护网1000X198020*20*1.5方管+0.6mm钢网板等材料焊接而成翻板1.7mm扁豆形花纹钢板+直径10mm圆钢焊接而成机位翻板1.7mm扁豆形花纹钢板内挑3mm钢板折弯而成立杆内挑3mm钢板折弯开缺口而成踢脚板0.6mm钢板折弯而成二、连接及紧固件介绍桁架连接片6mm钢板制作而成网片垫块60*40*3方钢制作而成网片固定片M14*150螺杆+5mm钢板焊接而成螺栓M14*908.8级螺栓M14*508.8级转角连接件6mm钢板制作而成螺栓M27*1008.8级螺栓M27*1408.8级三、架体搭设1、搭设安装平台：安装平台由钢管直接搭设而成，要求离墙距离木模不大于300mm，铝模不大于200mm，平台宽度1.2m，水平高差小于10mm,外侧搭1.5m单排防护，外挂安全网，平台不铺设脚手板，平台基本承载要求：3KN/m2。2、底部架体组装先将第一步脚手板、底部内立杆、底部外立杆、底部桁架、主框架外立杆(4.2米)、底部副导轨（主轨道3.0提前与底部副导轨用M14*508.8级螺栓锁在一起成一体，主轨道3.0根部高于底部副导轨根部1035mm）组装在一起，组装过程如下。①、首先将脚手板按设计图上的定位和规格组装在一起，严格控制好离墙距离，脚手板连接处尽量平齐。脚手板和脚手板之间采用3颗M14*508.8级螺栓连接，装好垫片螺栓锁紧。②第一步脚手板与底部内外立杆、主框架外立杆(4.2米)、底部桁架组装→做好临时拉结→搭设第二步脚手板（机位钢网板现场割洞）及葫芦过渡斜撑→第一层外立面斜撑→第一层防护网，。→底部桁架通过桁架连接片用M14*508.8级螺栓和脚手板连接，一定要先将桁架连接片用M14*508.8级螺栓锁在底部桁架上，再与脚手板连接。主框架外立杆（4.2米）用M14*908.8级螺栓和脚手板连接，用M14*508.8级螺栓和底部桁架连接。主框架外立杆（4.2米）和底部桁架连接要注意，先将M14*508.8级螺栓锁在底部桁架上，露出螺杆，再将主框架外立杆用螺母和垫片锁紧底部内外立杆和脚手板的连接底部内立杆与第二层脚手板连接底部内立杆与第一层脚手板连接底部外立杆与第二层脚手板连接底部外立杆与第一层脚手板连接葫芦过渡斜撑、机位钢网板和主框架外立杆（4.2米）的连接主框架外立杆（4.2米）与机位钢网板采用M14*908.8级螺栓连接葫芦过渡斜撑采用M14*508.8级螺栓与机位钢网板连接第一层外立面斜撑的安装：在机位处呈正八字安装，采用M14*508.8级螺栓和连接耳板相连第一层防护网的安装：防护网通过网片固定片和网片垫块与脚手板相连网片固定片网片垫块③、搭设第三步脚手板和葫芦过渡斜撑→第二层外立面斜撑→第二层防护网→底部副导轨→第一层内立面斜撑；第三步脚手板（机位钢网板现场割洞）和葫芦过渡斜撑、第二层外立面斜撑、第二层防护网的搭设同②过程，第一层内立面斜撑和底部副导轨的连接如下。底部副导轨（与主...
