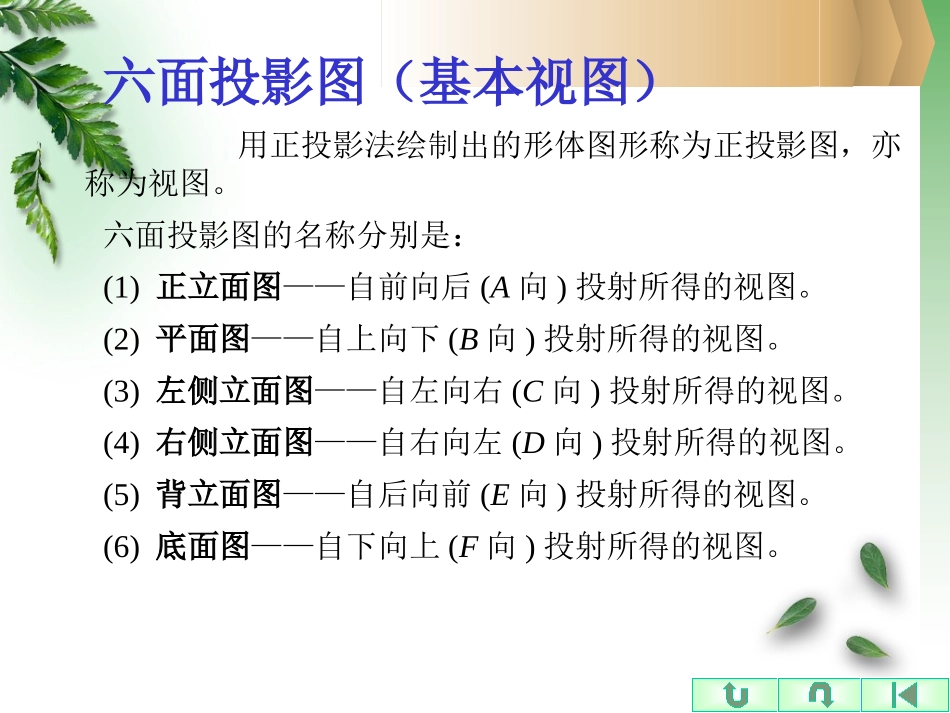

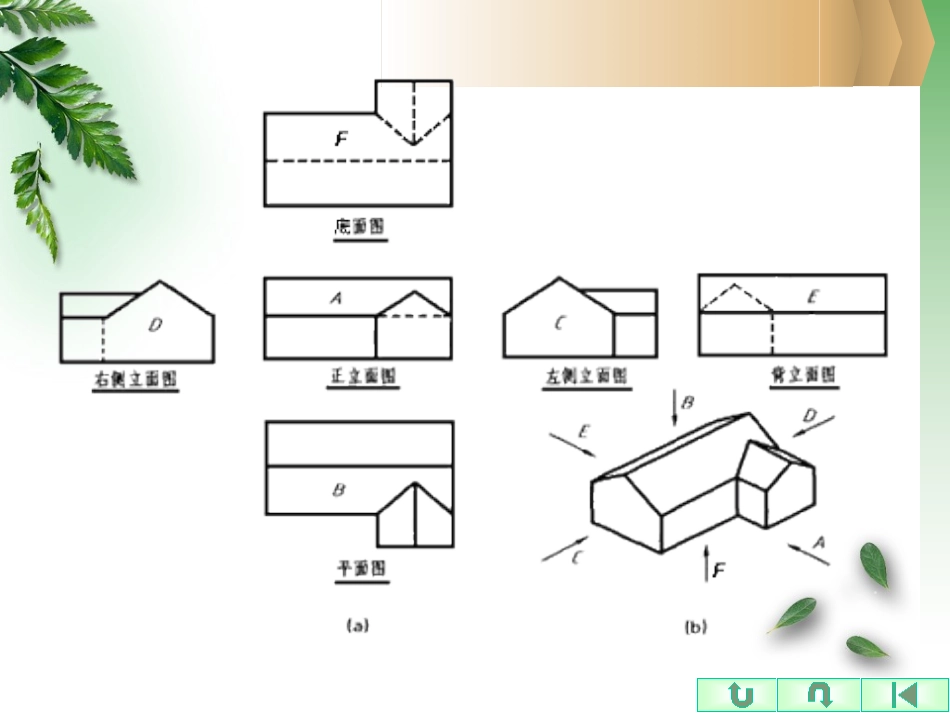

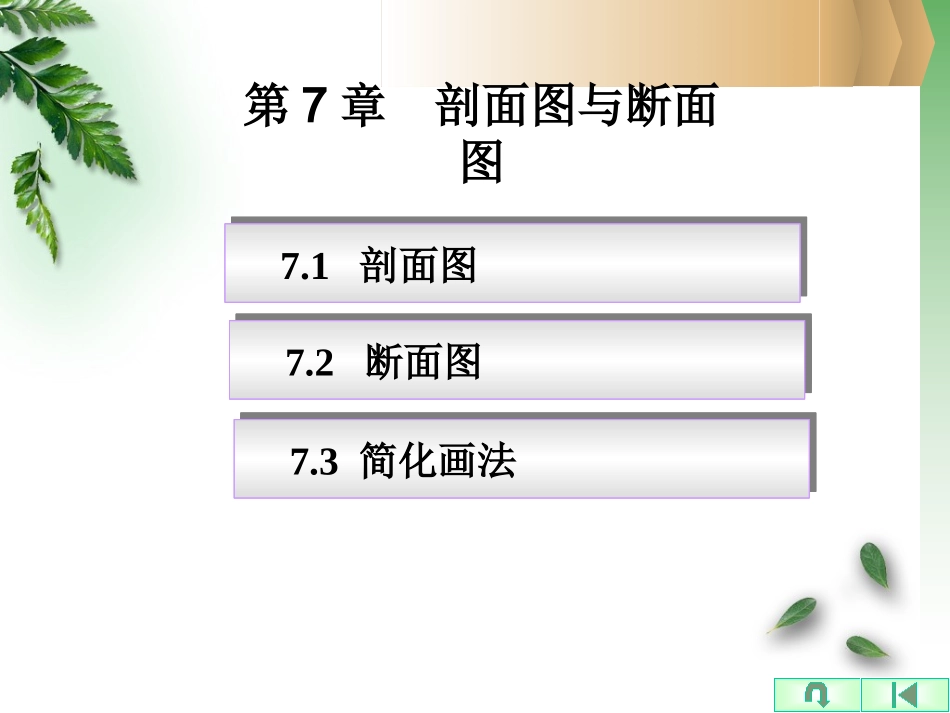

第7章剖面图与断面图7.2断面图7.2断面图7.1剖面图7.1剖面图7.3简化画法7.3简化画法六面投影图（基本视图）用正投影法绘制出的形体图形称为正投影图，亦称为视图。六面投影图的名称分别是：(1)正立面图——自前向后(A向)投射所得的视图。(2)平面图——自上向下(B向)投射所得的视图。(3)左侧立面图——自左向右(C向)投射所得的视图。(4)右侧立面图——自右向左(D向)投射所得的视图。(5)背立面图——自后向前(E向)投射所得的视图。(6)底面图——自下向上(F向)投射所得的视图。正面图平面图右侧面图底面图房屋建筑视图的配置位置左侧面图正面图平面图背面图土建工程中基本视图的名称正立面图左侧立面图右侧立面图平面图底面图背立面图ACBFDEACDFEB向视图－按指定的方向进行投影若把H面当作一个镜面，在镜面中可以得到形体的反射图像，称为镜像投影图（属于正投影）。镜像投影图用镜像投影法绘图时，应在图名后加注“镜像”二字(图b)，必要时可画出镜像投影画法的识别标志(图c)。镜像投影图在室内设计中常用来表现吊顶(天花)的平面布置。镜像表达法镜面平面图（镜像）剖面图与断面图____基本概念剖面图1、为了清晰地表达物体的内部结构；2、假想用剖切面将物体剖开，将处于观察者与剖切面之间的部分移去，而将其余部分向投影面投射得到剖面图；3、剖面图中虚线变实线，一般不再画不可见虚线。目的方法结果7.1.1剖面图的形成假想用剖切面在形体的适当部位将形体剖开，移去剖切面与观察者之间的部分，而将剩余的部分向投影面投射，使原来不可见的内部结构成为可见，这样得到的投影图称为剖面图，简称剖面。7.1剖面图(a)视图(b)剖面图剖、断面图的形成假想剖切面断面图剖面图材料图例图例中的斜线一律为45度细实线剖、断面图的形成(1)形体的剖切平面位置应根据表达的需要来确定。为了完整清晰地表达内部形状，一般来说剖切平面应通过孔、槽等不可见部分的中心线，且应平行于剖面图所在的投影面。如果形体具有对称平面，则剖切平面应通过形体的对称平面。(2)剖面的剖切符号与剖面图的名称。剖面图中的剖切符号由剖切位置线和投射方向线两部分组成。剖切位置线用6mm～10mm长的粗实线表示，投射方向线用4mm～6mm长的粗实线表示。剖面剖切符号的编号宜采用阿拉伯数字，并水平地注写在投射方向线的端部。剖面图的名称应用相应的编号1—1、2—2，顺次水平注写在相应的剖面图的下方，并在图名下画一条粗实线，其长度以图名所占长度为准。7.1.2剖面图的画法(3)材料图例。为了使剖面图层次分明，除剖面图中一般不再画出虚线外，被剖到的实体部分(即断面区域)应按照形体的材料类别画出相应的材料图例。在未指明材料类别时，剖面图中的材料图例一律画成方向一致、间隔均匀的45°细实线，即采用通用材料图例来表示。剖面图的绘制假想剖切面选择剖面位置的基本原则1、平行于某一投影面；2、过形体的对称面；3、过孔洞的轴线；注：剖切过程不能产生新线。剖面图的绘制假想剖切面剖到的部分看到的部分选择剖面位置的基本原则1、平行于某一投影面；2、过形体的对称面；3、过孔洞的轴线；注：剖切过程不能产生新线。表7-1常用建筑材料图例（剖面符号）例：将侧面投影改为剖面图111-1剖面图例：将侧面投影改为剖面图1、全剖面图用一个平行于基本投影面的剖切平面，将形体全部剖开后画出的图形称为全剖面图。显然，全剖面图适用于外形简单、内部结构复杂的形体。7.1.3剖面图的种类全剖面图2、半剖面图当形体具有对称平面时，在垂直于该对称平面的投影面上投射所得到的图形，可以以对称中心线为界，一半画成剖面图，另一半画成外形视图，这样组合而成的图形称为半剖面图。显然，半剖面图适用于内外结构都需要表达的对称形体。半剖面图3、局部剖面图将形体局部地剖开后投影所得的图形称为局部剖面图。显然，局部剖面图适用于内外结构都需要表达，且又不具备对称条件或仅局部需要剖切的形体。局部剖面图局部剖面图分界线的画法规则①分界线用波浪线表示；②波浪线不要与图形中其他图线重合，也不要画在其他图线的延长线上；③波浪线应看成是断裂面的真实投影。错误正确4、阶梯剖用两个或两个以上平行的剖切面将形...
