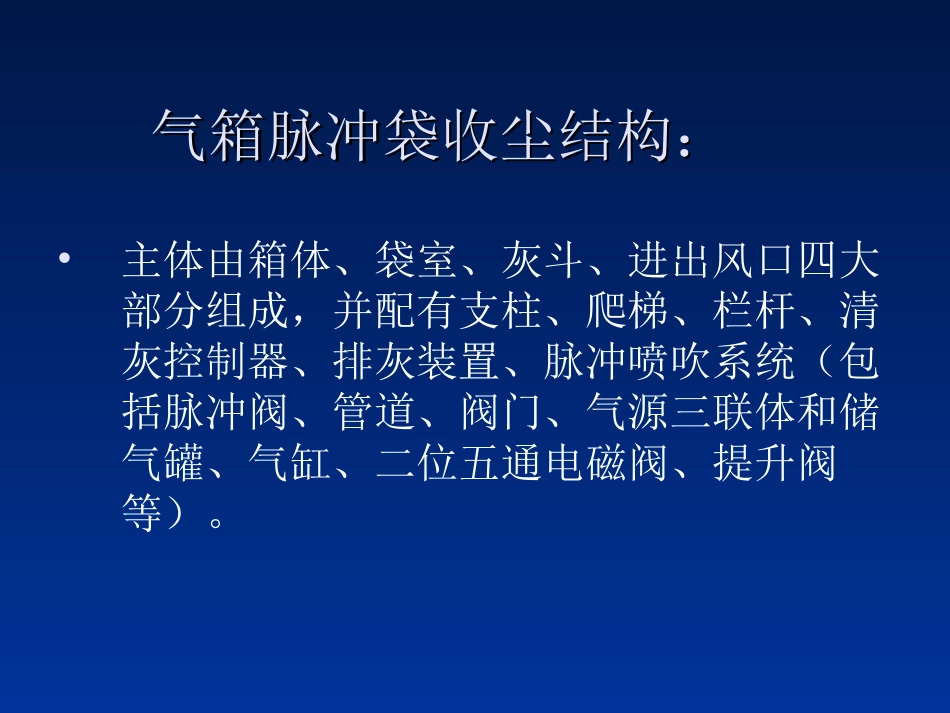

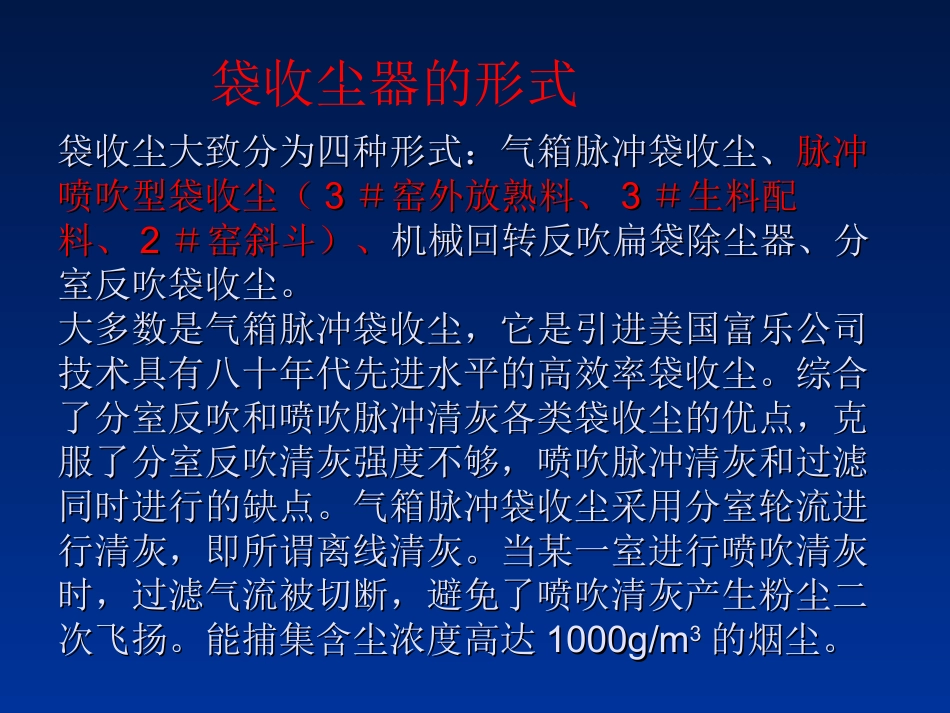

气箱脉冲袋收尘器气箱脉冲袋收尘器结构及工作原理结构及工作原理袋收尘大致分为四种形式：气箱脉冲袋收尘、袋收尘大致分为四种形式：气箱脉冲袋收尘、脉冲脉冲喷吹型袋收尘（喷吹型袋收尘（33＃窑外放熟料、＃窑外放熟料、33＃生料配＃生料配料、料、22＃窑斜斗）、＃窑斜斗）、机械回转反吹扁袋除尘器、分机械回转反吹扁袋除尘器、分室反吹袋收尘。室反吹袋收尘。大多数是气箱脉冲袋收尘，它是引进美国富乐公司大多数是气箱脉冲袋收尘，它是引进美国富乐公司技术具有八十年代先进水平的高效率袋收尘。综合技术具有八十年代先进水平的高效率袋收尘。综合了分室反吹和喷吹脉冲清灰各类袋收尘的优点，克了分室反吹和喷吹脉冲清灰各类袋收尘的优点，克服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤服了分室反吹清灰强度不够，喷吹脉冲清灰和过滤同时进行的缺点。气箱脉冲袋收尘采用分室轮流进同时进行的缺点。气箱脉冲袋收尘采用分室轮流进行清灰，即所谓离线清灰。当某一室进行喷吹清灰行清灰，即所谓离线清灰。当某一室进行喷吹清灰时，过滤气流被切断，避免了喷吹清灰产生粉尘二时，过滤气流被切断，避免了喷吹清灰产生粉尘二次飞扬。能捕集含尘浓度高达次飞扬。能捕集含尘浓度高达1000g/m1000g/m33的烟尘。的烟尘。袋收尘器的形式气箱脉冲袋收尘结构：气箱脉冲袋收尘结构：•主体由箱体、袋室、灰斗、进出风口四大部分组成，并配有支柱、爬梯、栏杆、清灰控制器、排灰装置、脉冲喷吹系统（包括脉冲阀、管道、阀门、气源三联体和储气罐、气缸、二位五通电磁阀、提升阀等）。气箱脉冲袋收尘结构气箱脉冲袋收尘结构11、箱体：、箱体：•主要是固定袋笼、滤袋及气路元件之用，并制成全密闭形式，清灰时，压缩空气首先进入箱体，并冲入各滤袋内部，箱体顶部做成1.5°斜面，在户外用时可防止积水，顶部设有人孔检修门，安装和更换袋笼、滤袋，箱体又分成若干个室，相互间均用钢板隔开互不透气，以实现离线清灰。每个室内均设有一个提升阀以通断过滤烟气流。11、箱体、箱体22、袋室：、袋室：•主箱体的下部，容纳袋笼和滤袋，并形成一个过滤空间，烟气的净化主要在这里进行，同箱体一样也分成若干个室，并用隔板隔开，以防清灰时各室之间的互相干扰，同时形成一定的沉降空间。33、灰斗：、灰斗：•布置在袋室的下部，它除了存放收集下来的粉尘以外，当收尘为下进气室时，还作为进气总管使用，当含尘气体进入袋室前先进入灰斗，由于灰斗容积较大，气流速度降低，加之气流方向的改变，使得较粗颗粒在这里得到分离，灰斗内布置有螺旋输送机或空气输送斜槽，出口还设有回转下料器或翻板阀等锁风设备，可连续进行排灰。44、进出风口：、进出风口：•根据结构形式分两种：•32系列的进风口为圆筒型，直接焊在灰斗的侧板上，出风口安装在箱体下部，袋室侧面，通过提升阀板孔与箱体内部相通。•其他进出风口制成一体，安装在袋室侧面、箱体和灰斗之间，中间用斜隔板隔成互不透气的两部分，分别为进气口和出风口，这种结构形式体积虽大些，但气流分布均匀，灰斗内预收尘效果好，适合于烟尘浓度大的场合使用。净化气体出风口阀板孔滤袋袋室箱体脉冲阀气缸提升阀板进气口32系列灰斗阀板孔滤袋袋室脉冲阀气缸提升阀板灰斗净化气体出风口PPDC64、96、128系列含尘气体进气口箱体气箱脉冲袋收尘器的工作原理：气箱脉冲袋收尘器的工作原理：•PPDC32系列的进风口设在灰斗上，当含尘烟气由进风口进入灰斗后首先碰上进风管端部的挡板，一部分较粗尘粒由于惯性碰撞，自然沉降等原因落入灰斗，大部分随气流进入袋室，经滤袋过滤后，尘粒被阻留在滤袋外侧，净化的烟气由滤袋内部进入箱体，再由阀板孔、出风口进入风机，排入大气，达到收尘的目的。•PPDC64、96、128系列的，进出风口在袋室一侧中间用一块斜隔板隔开，含尘烟气进入收尘器后，首先碰到斜隔板，气流便转向流入灰斗，气流速度变慢，由于惯性作用，粗颗粒落入灰斗，，气流折而向上通过内部装有金属骨架的滤袋，粉尘被捕集到滤袋的外表面，净化的气体进入净气室，汇集到出风口排出。油水分离器三联体储气罐气缸二位五通电磁导向阀闸阀脉冲阀A1:7.5...
