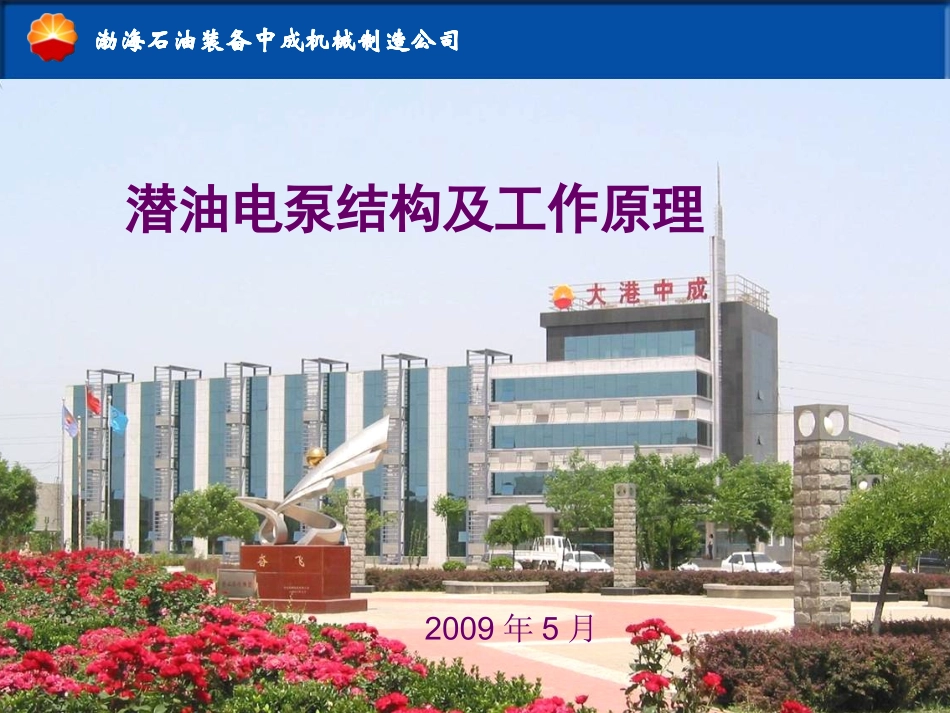

渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司潜油电泵结构及工作原理2009年5月渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司目录第一章、潜油电泵发展概况第二章、潜油电泵系统组成第三章、机组各部件的作用第四章、潜油电泵各部件工作原理渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司第一章、潜油电泵发展概况潜油电泵全称电动潜油离心泵,简称电泵。1923年俄罗人AS艾鲁托诺夫在世界上首先提出潜油电泵的新概念，并在洛杉机制造出美国第一台潜油电泵。1940年苏联国家石油机械设计院深水电机局石油工业组研制了苏联第一台潜油电泵。开始广泛应用于油田。1953年中国石油部曾在玉门油田对潜油电泵进行研究和试验。1989年中成机械公司正式引进美国CT公司的潜油电泵制造技术，有力地促进了中国电潜泵制造技术和生产的发展。渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司潜油电泵制造水平目前世界的潜油电泵制造商主要集中在美国、中国和俄罗斯三国。世界上其它产油国特别是第三世界产油国的潜油电泵均来源于上述三国。综合评价潜油电泵技术含量、水平、制造工艺水平、产品适用性、产品可靠性等指标，美国的2~3家厂商无论是过去还是现在一直居于首位，由于苏联是世界第一原有输出大国，潜油电泵举升井液是原油开采的主要设备，因此其制造生产电泵机组，主要用于本国，因此外界对其产品了解不够。渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司第二章、潜油电泵系统组成潜油电泵主要由两大部分组成井上部分和井下部分。（一）井上部分（二）井下部分1）井口1）潜油电泵7）井下传感器2）接线盒2）分离器3）控制柜3）保护器4）变频器4）潜油电机5）变压器5）引接电缆6）潜油电缆渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司1.套管11.接线盒2.导向器12.控制柜3.电机13.变压器4.引线电缆14.井口5.保护器15.泄流阀6.分离器16.单向阀7.泵17.动力电缆8.电缆卡子9.泵头10.油管渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司潜油离心泵1.上泵头装配2.叶轮3.导壳4.泵壳5.泵轴6.下泵头装配渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司分离器1.上接头2.油气分离头3.分离轮4.壳体5.轴6.吸入口7.下接头渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司保护器(沉降式)1.保护器头2.放气阀3.机壳4.机械密封5.轴渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司保护器(胶囊式)1.保护器头2.密封圈3.外壳4.胶囊5.机械密封6.轴7.止推轴承8.底座渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司保护器(组合式)1.保护器头2.胶囊3.轴4.机械密封(碳化硅)5.外壳渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司潜油电机1.电机头2.转子铁芯3.定子铁芯4.转子轴承5.电机壳6.轴7.底座渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司第三章、机组各部件的作用一、潜油泵潜油泵是潜油电泵机组中的工作机，井下液体是被潜油泵抽送到地面的。原理与地面使用的普通离心泵一样。潜油泵由多级叶轮、导壳组成，叶轮、导壳的结构形式决定潜油泵的排量，叶轮、导壳的级数决定潜油泵的扬程和匹配潜油电机功率。二、分离器对于含气井而言，井液在进入潜油泵之前，要先通过油气分离器进行气、液分离，以减少气体对潜油泵工作性能的影响。目前，分离器的基本结构形式油两种，一种是旋转式分离器，另一种是沉降式分离器。潜油电泵机组在工作中，气、液混合液进入分离器并被分离后，气体进入套管与油管的环形空间。液体引入潜油泵中。渤海石油装备中成机械制造公司渤海石油装备中成机械制造公司三、保护器保护器主要是保护潜油电机的，最终目的是阻止井液进入潜油电机，避免烧毁潜油电机。保护器在潜油点泵机组中主要有以下四个作用：（1）密封潜油电机轴的动力输出端，防止井液进入潜油电机。（2）保护器的充油腔体与油井相连通，从而平衡潜油电机和保护器中各密封部位两端的压差。当潜油电机因温度升高而使润滑油体积膨胀时，润滑油可通...
