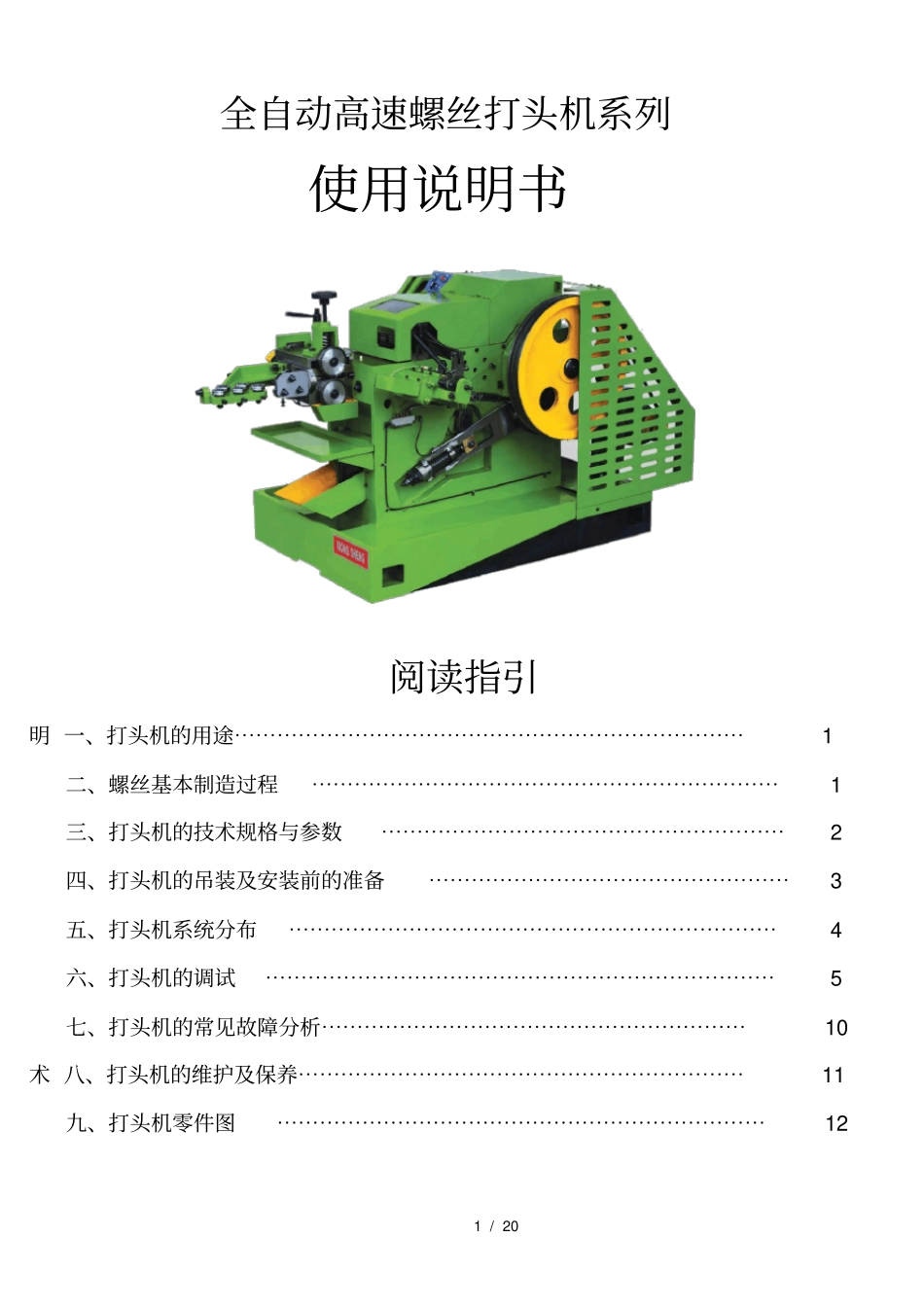

1 / 20 全自动高速螺丝打头机系列使用说明书阅读指引明 一、打头机的用途⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1 二、螺丝基本制造过程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1 三、打头机的技术规格与参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 四、打头机的吊装及安装前的准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 五、打头机系统分布⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 六、打头机的调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 七、打头机的常见故障分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 10 术 八、打头机的维护及保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 11 九、打头机零件图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 122 / 20 雄盛机械· 源自台湾* 温馨提示 *1.1. 机器电源必须安全接地。2.2. 每天工作前对机器作一次详细检查,看各部位油路到是否正常,看各部位紧固是否松脱。3.3. 机器调整或工作时,不可伸手入机器内。4.4. 请勿拆皮带轮护罩工作。5.5. 请勿在失油状态下工作,机器高速运转,润滑最重要。6.6. 机器工作中有异响,应立即停机检查。二、普通螺丝基本制造过程:序言感谢贵司惠购雄盛螺丝机械产品,本厂机床采用当前国内外先进的镦锻技术,加以优化改良,辅以优质材料精制而成,本机床具有速度快、精度高、稳定性高、恒久耐用等优点。适用于工厂大批量生产螺丝及其它五金产品;在购买和使用本机前,请先详细阅读以下说明,进一步了解产品和正确操作本机,如有不足之处,请广大用户指正。谢谢!一、打头机的用途:1.本机床属于冷镦设备,功能为一模二冲产品,主要是螺丝产品的头部成形之用,其工作原理为线材调直、进线、剪断、送料入主模,一冲初锻,二冲成形坯料退出。其工作一气呵成,每分钟产能可达到200 粒左右,属于当前技术比较先进的产品, 。2.可镦锻各种金属材料:普钢、碳钢、不锈钢、铜、铝、合金钢等材料,用途广泛。(不锈钢、合金钢等材料,可用加温器加热到适应温度,方能镦锻。)3.本机床可制造普通自攻螺钉,电器螺丝,微型螺丝,内外六角螺栓,钻尾螺丝,纤维板螺钉等常用产品,如加装阳模顶出装置(PKO)还可镦制其它非标异型五金产品。 。工序简介及所需设备:1. 将粗线拉至所需的线径。 (线材拉丝机)2. 在打头机上调试、生产、螺丝头部成形。 (螺丝打头机)3. 在...
