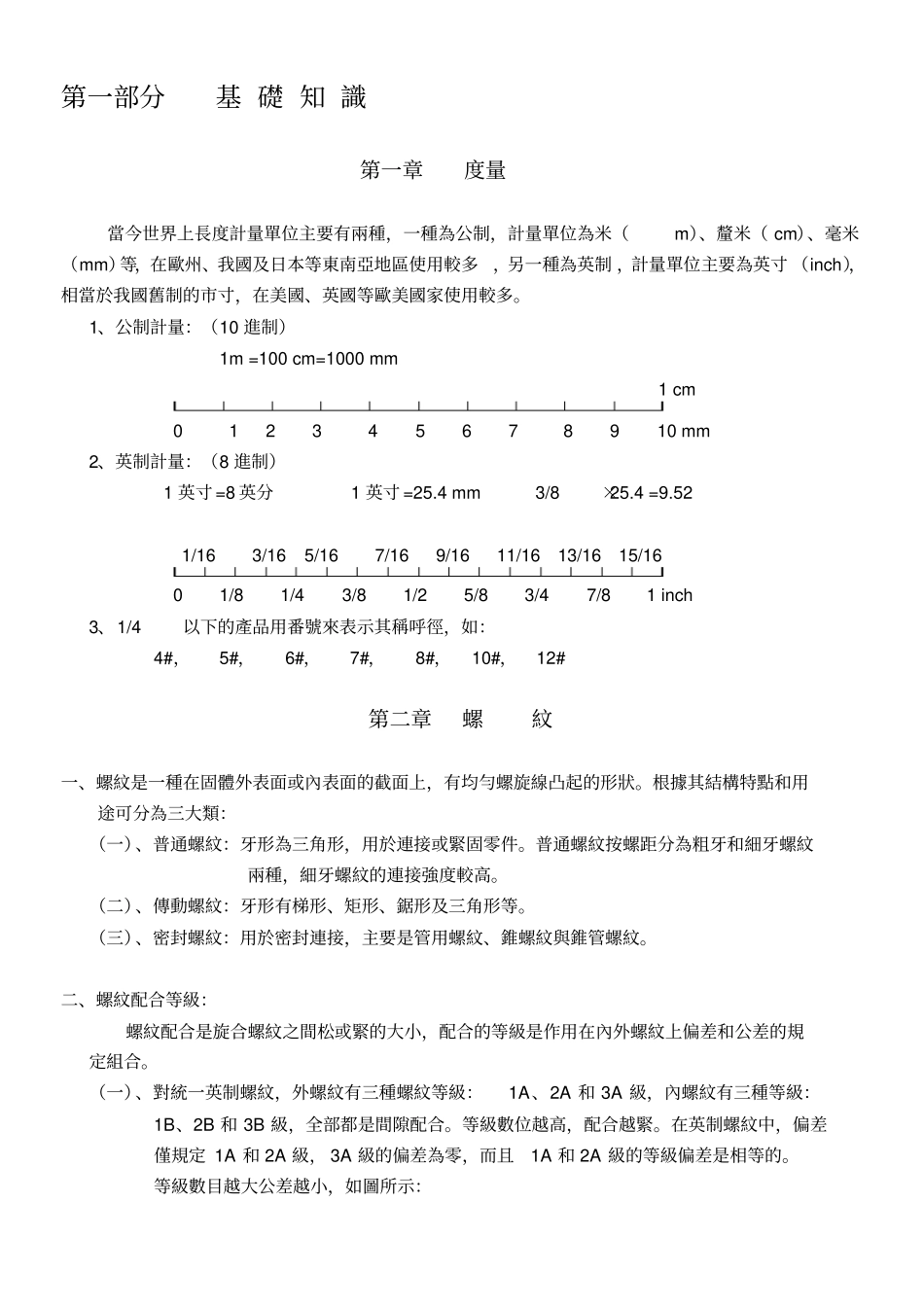

第一部分基 礎 知 識第一章度量當今世界上長度計量單位主要有兩種,一種為公制,計量單位為米(m)、釐米( cm)、毫米(mm)等,在歐州、我國及日本等東南亞地區使用較多,另一種為英制 ,計量單位主要為英寸 (inch),相當於我國舊制的市寸,在美國、英國等歐美國家使用較多。1、公制計量:(10 進制)1m =100 cm=1000 mm 1 cm 0 1 2 3 4 5 6 7 8 9 10 mm 2、英制計量:(8 進制)1 英寸 =8 英分1 英寸 =25.4 mm 3/8×25.4 =9.52 1/16 3/16 5/16 7/16 9/16 11/16 13/16 15/16 0 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch 3、1/4以下的產品用番號來表示其稱呼徑,如:4#,5#,6#,7#,8#,10#,12# 第二章螺紋一、螺紋是一種在固體外表面或內表面的截面上,有均勻螺旋線凸起的形狀。根據其結構特點和用途可分為三大類:(一)、普通螺紋:牙形為三角形,用於連接或緊固零件。普通螺紋按螺距分為粗牙和細牙螺紋兩種,細牙螺紋的連接強度較高。(二)、傳動螺紋:牙形有梯形、矩形、鋸形及三角形等。(三)、密封螺紋:用於密封連接,主要是管用螺紋、錐螺紋與錐管螺紋。二、螺紋配合等級:螺紋配合是旋合螺紋之間松或緊的大小,配合的等級是作用在內外螺紋上偏差和公差的規定組合。(一)、對統一英制螺紋,外螺紋有三種螺紋等級:1A、2A 和 3A 級,內螺紋有三種等級:1B、2B 和 3B 級,全部都是間隙配合。等級數位越高,配合越緊。在英制螺紋中,偏差僅規定 1A 和 2A 級, 3A 級的偏差為零,而且1A 和 2A 級的等級偏差是相等的。等級數目越大公差越小,如圖所示:1B 2B 3B 內螺紋基本中徑3A 外螺紋2A 1A 1、1A 和 1B 級,非常松的公差等級,其適用於內外螺紋的允差配合。2、2A 和 2B 級,是英制系列機械緊固件規定最通用的螺紋公差等級。3、3A 和 3B 級,旋合形成最緊的配合,適用於公差緊的緊固件,用於安全性的關鍵設計。4、對外螺紋來說, 1A 和 2A 級有一個配合公差, 3A 級沒有。 1A 級公差比 2A 級公差大50%,比 3A 級大 75%,對內螺紋來說, 2B 級公差比 2A 公差大 30%。1B 級比 2B 級大50%,比 3B 級大 75%。(二)、公制螺紋,外螺紋有三種螺紋等級:4h、6h 和 6g,內螺紋有三種螺紋等級:5H、6 H、7H。(日標螺紋精度等級分為I、II 、III 三級,通常狀況下為II 級)在公制螺紋中, H 和h 的基本偏差為零。 G 的基...
