螺旋钻孔灌注桩施工工艺

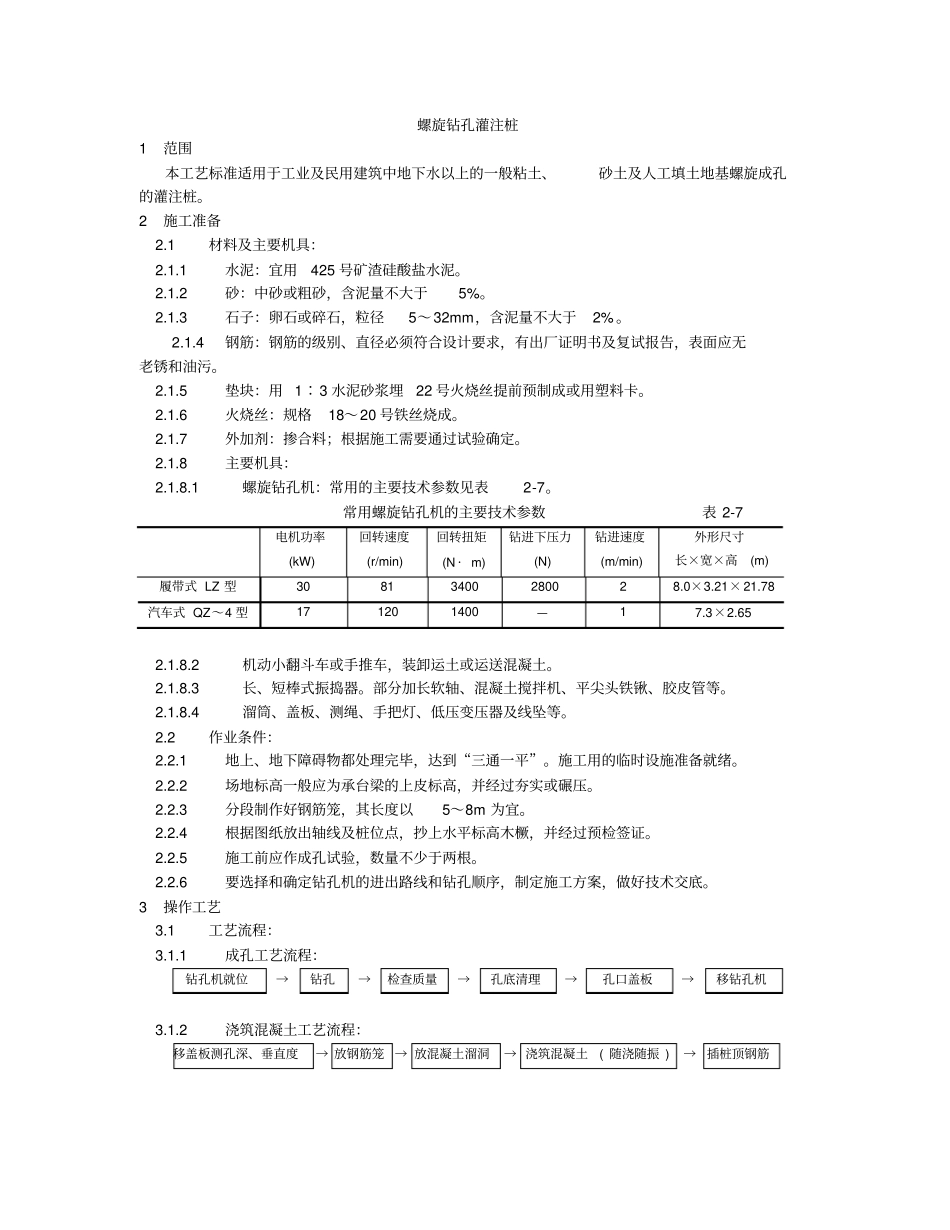

螺旋钻孔灌注桩1 范围本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。2 施工准备 2.1材料及主要机具： 2.1.1水泥：宜用425 号矿渣硅酸盐水泥。 2.1.2砂：中砂或粗砂，含泥量不大于5%。 2.1.3石子：卵石或碎石，粒径5～32mm，含泥量不大于2% 。2.1.4钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面应无老锈和油污。 2.1.5垫块：用 1∶3 水泥砂浆埋22 号火烧丝提前预制成或用塑料卡。 2.1.6火烧丝：规格18～20 号铁丝烧成。 2.1.7外加剂：掺合料；根据施工需要通过试验确定。 2.1.8主要机具： 2.1.8.1螺旋钻孔机：常用的主要技术参数见表2-7。常用螺旋钻孔机的主要技术参数表 2-7 电机功率(kW)回转速度(r/min)回转扭矩(N · m)钻进下压力(N)钻进速度(m/min)外形尺寸长×宽×高(m)履带式 LZ 型30813400280028.0×3.21× 21.78汽车式 QZ～4 型171201400—17.3×2.65 2.1.8.2机动小翻斗车或手推车，装卸运土或运送混凝土。 2.1.8.3长、短棒式振捣器。部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。 2.1.8.4溜筒、盖板、测绳、手把灯、低压变压器及线坠等。 2.2作业条件： 2.2.1地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。 2.2.2场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。 2.2.3分段制作好钢筋笼，其长度以5～8m 为宜。 2.2.4根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签证。 2.2.5施工前应作成孔试验，数量不少于两根。 2.2.6要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。3 操作工艺 3.1工艺流程： 3.1.1成孔工艺流程：钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机 3.1.2浇筑混凝土工艺流程：移盖板测孔深、垂直度→ 放钢筋笼→ 放混凝土溜洞→ 浇筑混凝土 ( 随浇随振 ) →插桩顶钢筋 3.2钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。3.3钻孔：调直机架挺杆，对好桩位（用对位圈），开动机器钻进、出土，达到控制深度后停钻、提钻。 3.4检查成孔质量： 3.4.1钻深测定。用测深绳（锤）或手提灯测量孔深及虚土厚度。虚土厚度等于钻孔深的差值。虚土厚度一般不应超过10cm。 3.4.2孔径控制。钻进遇有含石块较多的土...
