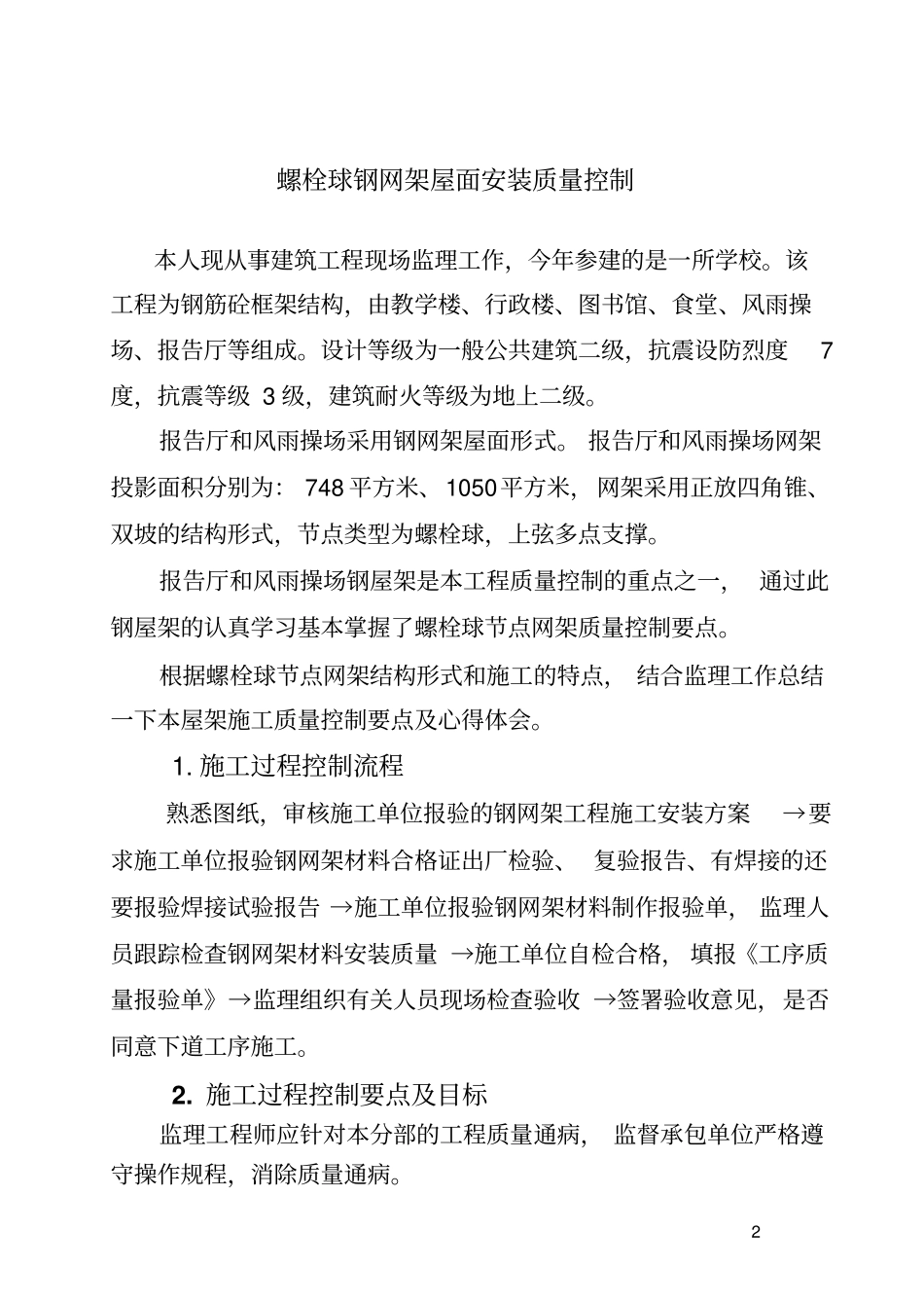

1 专 科 毕 业 实 习 报 告学生刘洋学习中心苏州专业建筑工程技术层次高起专提交日期2016 年 1 月 20 日2 螺栓球钢网架屋面安装质量控制本人现从事建筑工程现场监理工作，今年参建的是一所学校。该工程为钢筋砼框架结构，由教学楼、行政楼、图书馆、食堂、风雨操场、报告厅等组成。设计等级为一般公共建筑二级，抗震设防烈度7度，抗震等级 3 级，建筑耐火等级为地上二级。报告厅和风雨操场采用钢网架屋面形式。 报告厅和风雨操场网架投影面积分别为： 748 平方米、1050平方米，网架采用正放四角锥、双坡的结构形式，节点类型为螺栓球，上弦多点支撑。报告厅和风雨操场钢屋架是本工程质量控制的重点之一， 通过此钢屋架的认真学习基本掌握了螺栓球节点网架质量控制要点。根据螺栓球节点网架结构形式和施工的特点， 结合监理工作总结一下本屋架施工质量控制要点及心得体会。1. 施工过程控制流程熟悉图纸，审核施工单位报验的钢网架工程施工安装方案→要求施工单位报验钢网架材料合格证出厂检验、 复验报告、有焊接的还要报验焊接试验报告 →施工单位报验钢网架材料制作报验单， 监理人员跟踪检查钢网架材料安装质量 →施工单位自检合格， 填报《工序质量报验单》→监理组织有关人员现场检查验收 →签署验收意见，是否同意下道工序施工。2. 施工过程控制要点及目标监理工程师应针对本分部的工程质量通病， 监督承包单位严格遵守操作规程，消除质量通病。3 2.1 螺栓球制作质量控制措施及要求2.1.1 螺栓球质量检验a. 螺栓球检验须严格按《网架结构工程质量检验评定标准》 要求进行。b. 螺栓球质量检验分五个项目：(a) 孔端面距球中心尺寸；(b) 相邻两螺栓孔夹角；(c) 螺纹偏差；(d) 螺纹有效长度；(e) 外观。c. 螺栓球强度试验在成品螺栓球中严格按规范要求做节点强度抽样试验。2.1.2 螺栓球的主要检测控制有：a. 过烧、裂纹：用放大镜和磁粉探伤检验。b. 螺栓质量：应达到 6H级，采用标准螺纹规检验。c. 螺纹强度及螺栓球强度：采用高强螺栓配合用拉力试验机检验。d. 允许偏差项目的检查：项次项目允许偏差检验方法1 球毛坯直径D≤120+2.0 、-1.0 用卡钳、游标卡尺检查D>120 +3.0 、-1.5 2 球的圆度D≤1201.5 D>120 2.5 4 3 螺栓球螺孔端面与球心距±0.20用游标卡尺、测量芯棒、高度尺检查4 同一轴线上两螺孔端面平行度D≤1200.20 用游标卡尺、高度尺检查D>120 0.30 5 相邻两螺孔轴...
