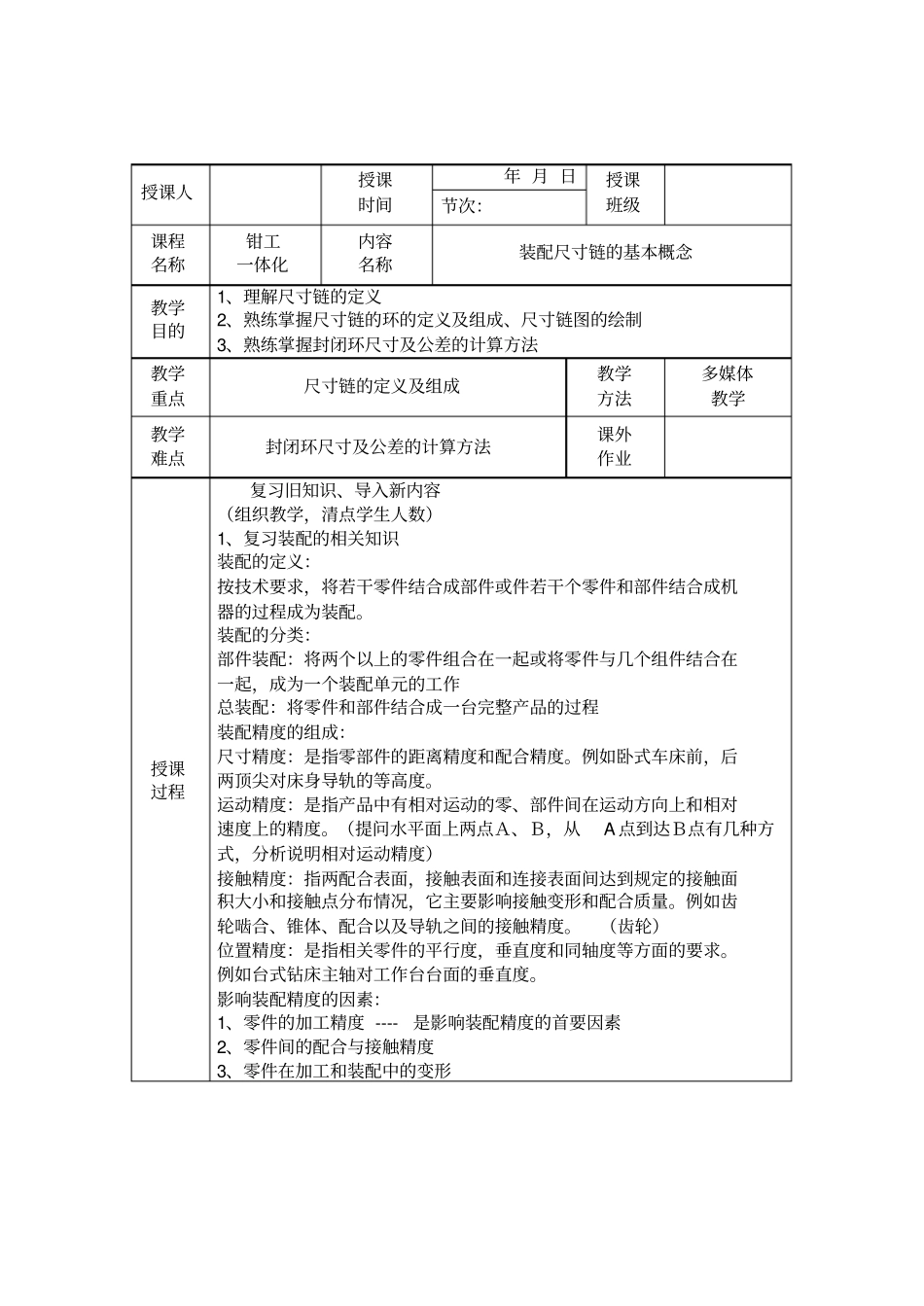

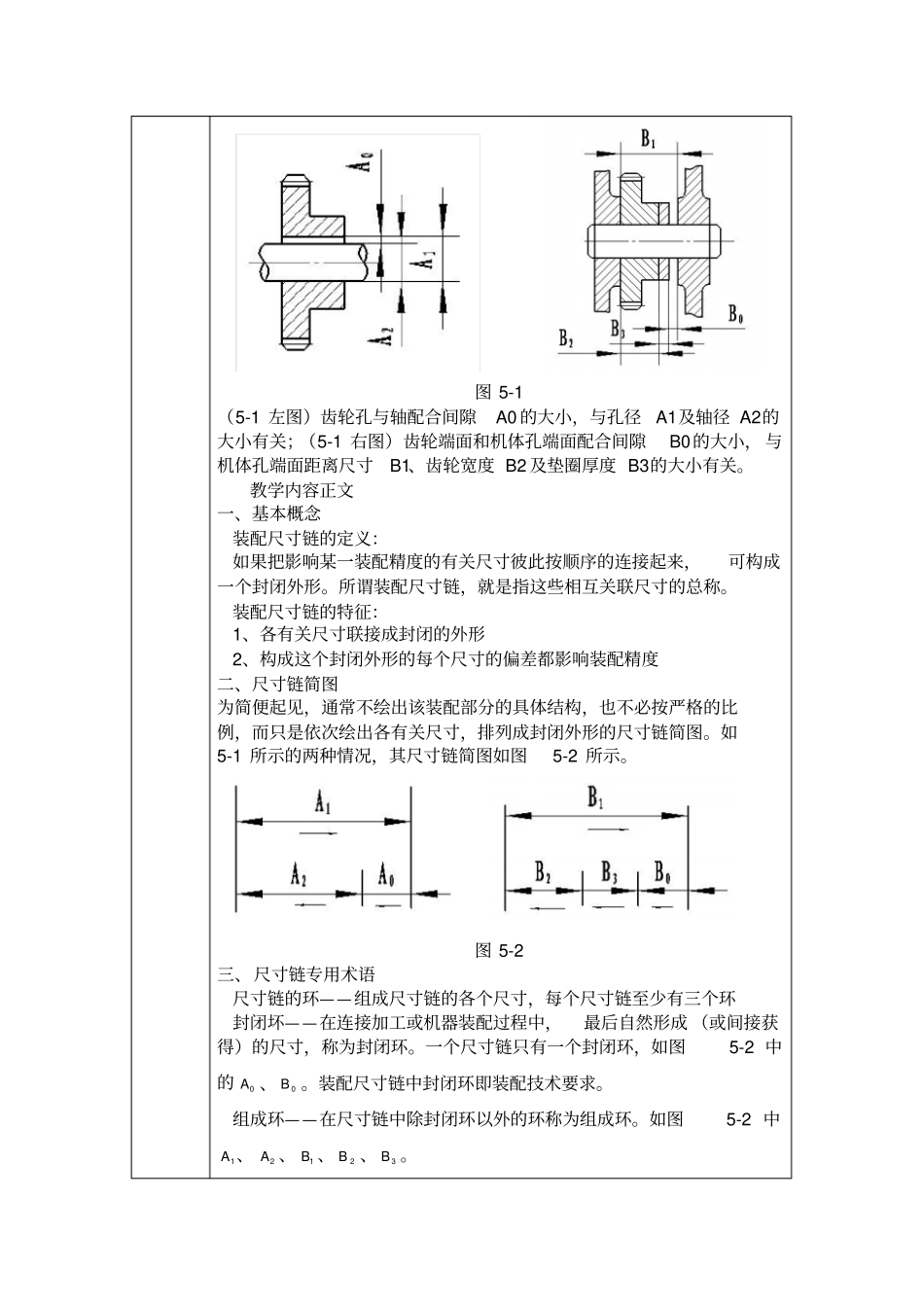

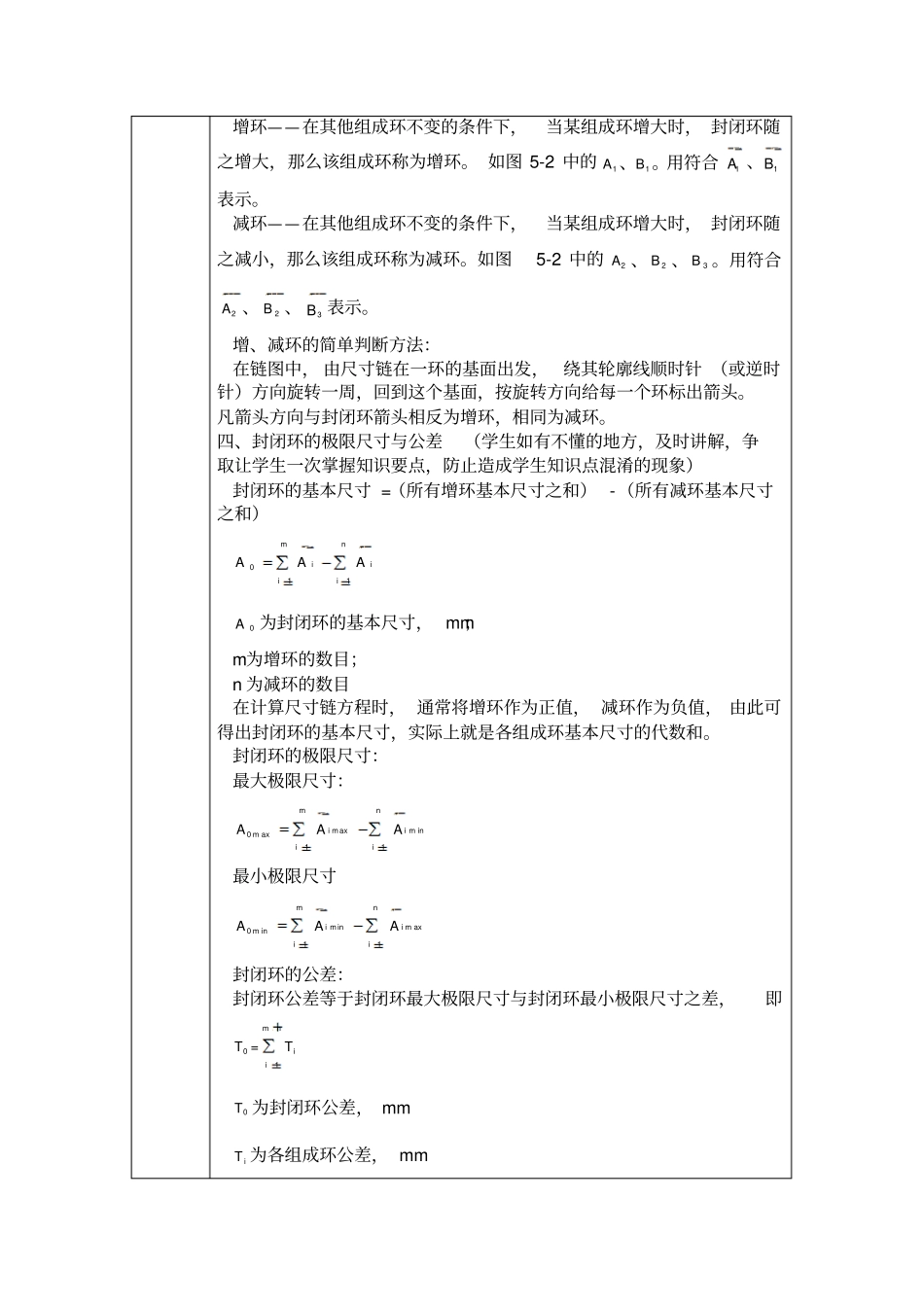

授课人授课时间年 月 日授课班级节次：课程名称钳工一体化内容名称装配尺寸链的基本概念教学目的1、理解尺寸链的定义2、熟练掌握尺寸链的环的定义及组成、尺寸链图的绘制3、熟练掌握封闭环尺寸及公差的计算方法教学重点尺寸链的定义及组成教学方法多媒体教学教学难点封闭环尺寸及公差的计算方法课外作业授课过程复习旧知识、导入新内容（组织教学，清点学生人数）1、复习装配的相关知识装配的定义：按技术要求，将若干零件结合成部件或件若干个零件和部件结合成机器的过程成为装配。装配的分类：部件装配：将两个以上的零件组合在一起或将零件与几个组件结合在一起，成为一个装配单元的工作总装配：将零件和部件结合成一台完整产品的过程装配精度的组成：尺寸精度：是指零部件的距离精度和配合精度。例如卧式车床前，后两顶尖对床身导轨的等高度。运动精度：是指产品中有相对运动的零、部件间在运动方向上和相对速度上的精度。（提问水平面上两点Ａ、Ｂ，从A 点到达Ｂ点有几种方式，分析说明相对运动精度）接触精度：指两配合表面，接触表面和连接表面间达到规定的接触面积大小和接触点分布情况，它主要影响接触变形和配合质量。例如齿轮啮合、锥体、配合以及导轨之间的接触精度。（齿轮）位置精度：是指相关零件的平行度，垂直度和同轴度等方面的要求。例如台式钻床主轴对工作台台面的垂直度。影响装配精度的因素：1、零件的加工精度 ----是影响装配精度的首要因素2、零件间的配合与接触精度3、零件在加工和装配中的变形图 5-1 （5-1 左图）齿轮孔与轴配合间隙A0 的大小，与孔径A1及轴径 A2的大小有关；（5-1 右图）齿轮端面和机体孔端面配合间隙B0的大小， 与机体孔端面距离尺寸B1、齿轮宽度 B2 及垫圈厚度 B3的大小有关。教学内容正文一、基本概念装配尺寸链的定义：如果把影响某一装配精度的有关尺寸彼此按顺序的连接起来，可构成一个封闭外形。所谓装配尺寸链，就是指这些相互关联尺寸的总称。装配尺寸链的特征：1、各有关尺寸联接成封闭的外形2、构成这个封闭外形的每个尺寸的偏差都影响装配精度二、尺寸链简图为简便起见，通常不绘出该装配部分的具体结构，也不必按严格的比例，而只是依次绘出各有关尺寸，排列成封闭外形的尺寸链简图。如5-1 所示的两种情况，其尺寸链简图如图5-2 所示。图 5-2 三、尺寸链专用术语尺寸链的环——组成尺寸链的各个尺寸，每个尺寸链至少有三个环封闭坏——在连接加工或机器装配过程中，最...
