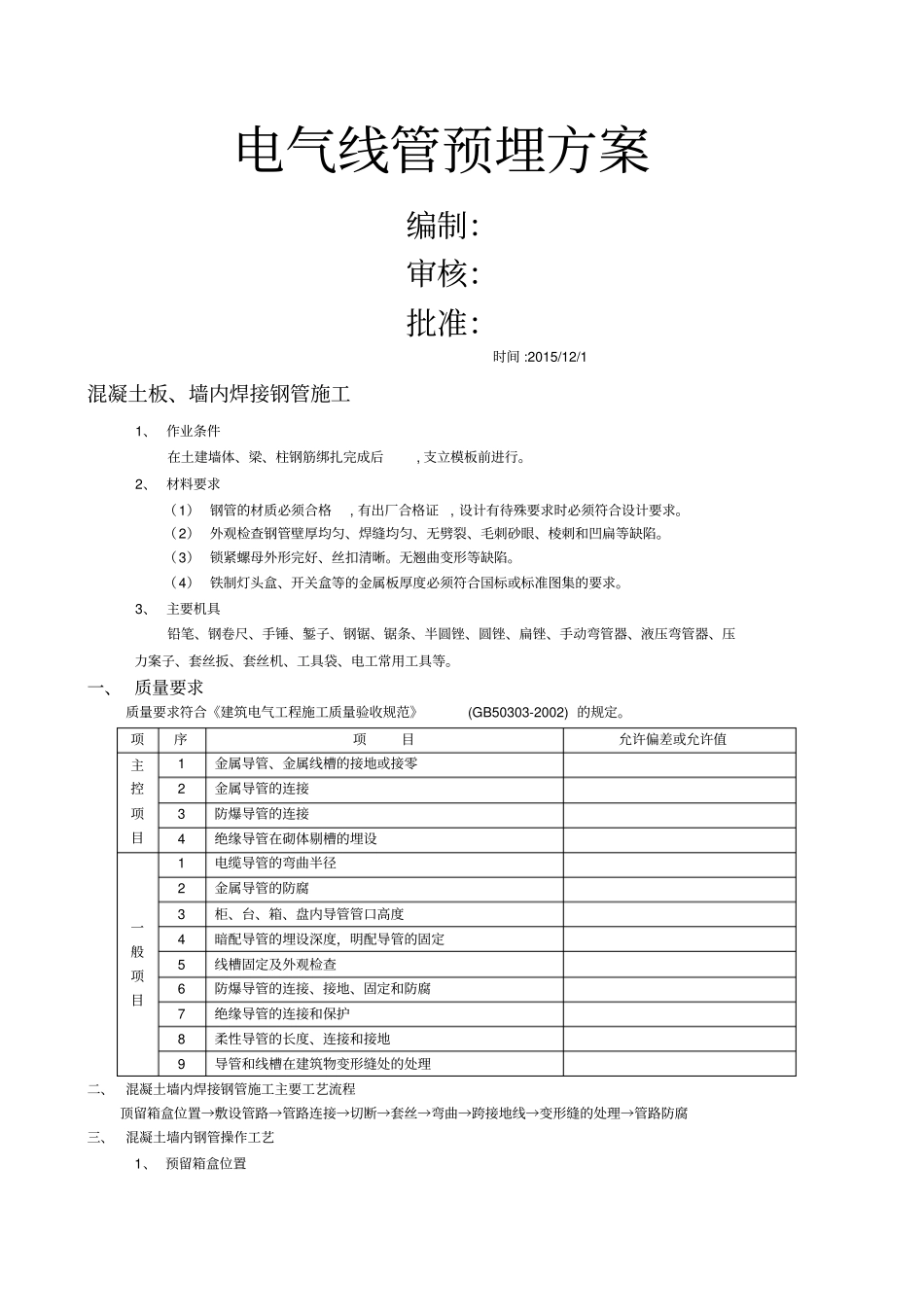

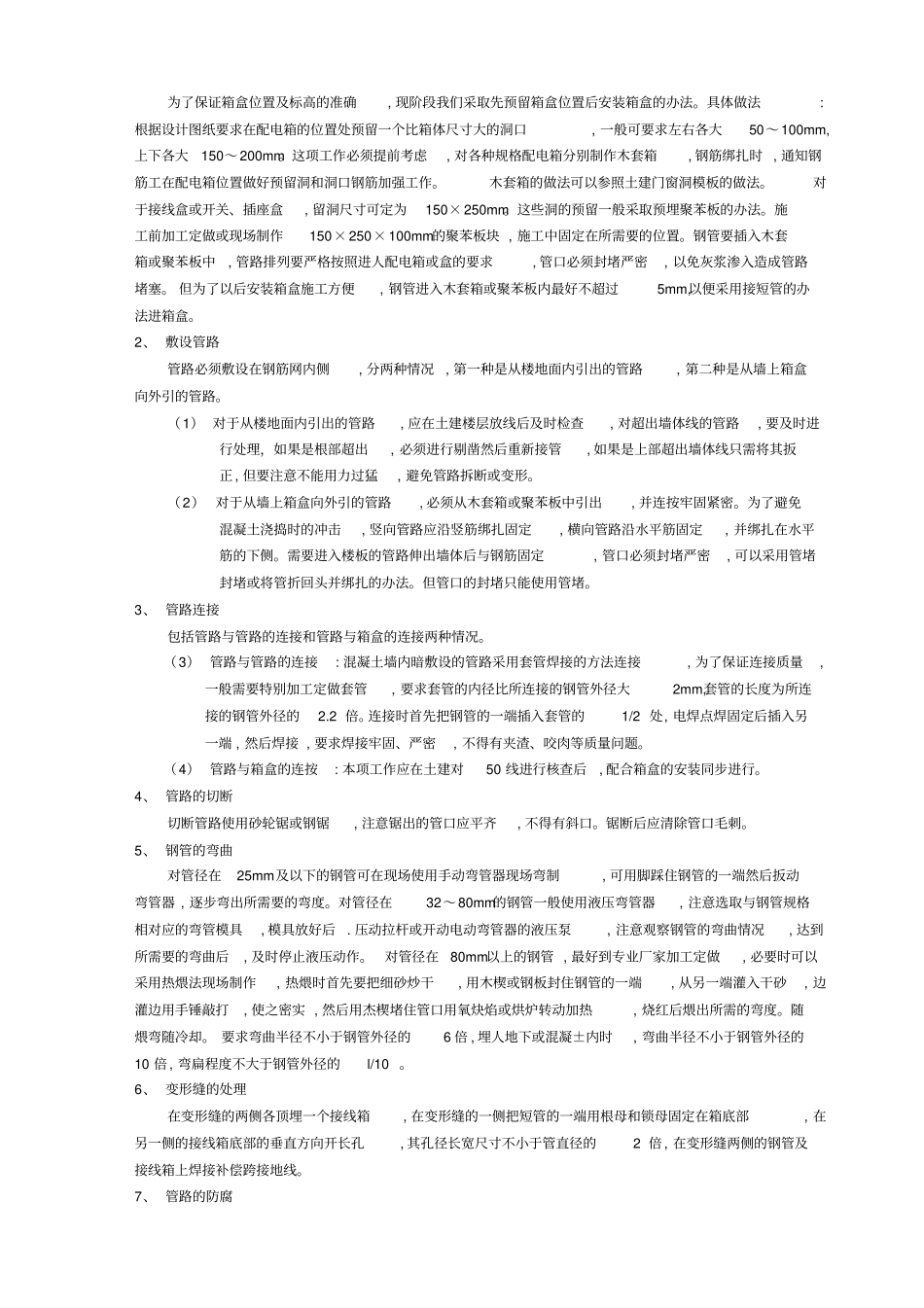

电气线管预埋方案编制:审核:批准:时间 :2015/12/1 混凝土板、墙内焊接钢管施工1、 作业条件在土建墙体、梁、柱钢筋绑扎完成后, 支立模板前进行。2、 材料要求(1) 钢管的材质必须合格, 有出厂合格证, 设计有待殊要求时必须符合设计要求。(2) 外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。(3) 锁紧螺母外形完好、丝扣清晰。无翘曲变形等缺陷。(4) 铁制灯头盒、开关盒等的金属板厚度必须符合国标或标准图集的要求。3、 主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。一、 质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002) 的规定。项序项目允许偏差或允许值主控项目1 金属导管、金属线槽的接地或接零2 金属导管的连接3 防爆导管的连接4 绝缘导管在砌体剔槽的埋设一般项目1 电缆导管的弯曲半径2 金属导管的防腐3 柜、台、箱、盘内导管管口高度4 暗配导管的埋设深度,明配导管的固定5 线槽固定及外观检查6 防爆导管的连接、接地、固定和防腐7 绝缘导管的连接和保护8 柔性导管的长度、连接和接地9 导管和线槽在建筑物变形缝处的处理二、混凝土墙内焊接钢管施工主要工艺流程顶留箱盒位置→敷设管路→管路连接→切断→套丝→弯曲→跨接地线→变形缝的处理→管路防腐三、混凝土墙内钢管操作工艺1、 预留箱盒位置为了保证箱盒位置及标高的准确, 现阶段我们采取先预留箱盒位置后安装箱盒的办法。具体做法:根据设计图纸要求在配电箱的位置处预留一个比箱体尺寸大的洞口, 一般可要求左右各大50~100mm,上下各大150~200mm。这项工作必须提前考虑, 对各种规格配电箱分别制作木套箱, 钢筋绑扎时 , 通知钢筋工在配电箱位置做好预留洞和洞口钢筋加强工作。木套箱的做法可以参照土建门窗洞模板的做法。对于接线盒或开关、插座盒, 留洞尺寸可定为150×250mm。这些洞的预留一般采取预埋聚苯板的办法。施工前加工定做或现场制作150×250×100mm的聚苯板块 , 施工中固定在所需要的位置。钢管要插入木套箱或聚苯板中, 管路排列要严格按照进人配电箱或盒的要求, 管口必须封堵严密, 以免灰浆渗入造成管路堵塞。 但为了以后安装箱盒施工方便, 钢管进入木套箱或聚苯板内最好不超过5mm,以便采用接短管的办法进箱盒。2、 敷设管路管路必须敷设在钢筋网内侧, 分两种情况...
