装饰饰面板干挂工程专项施工方案

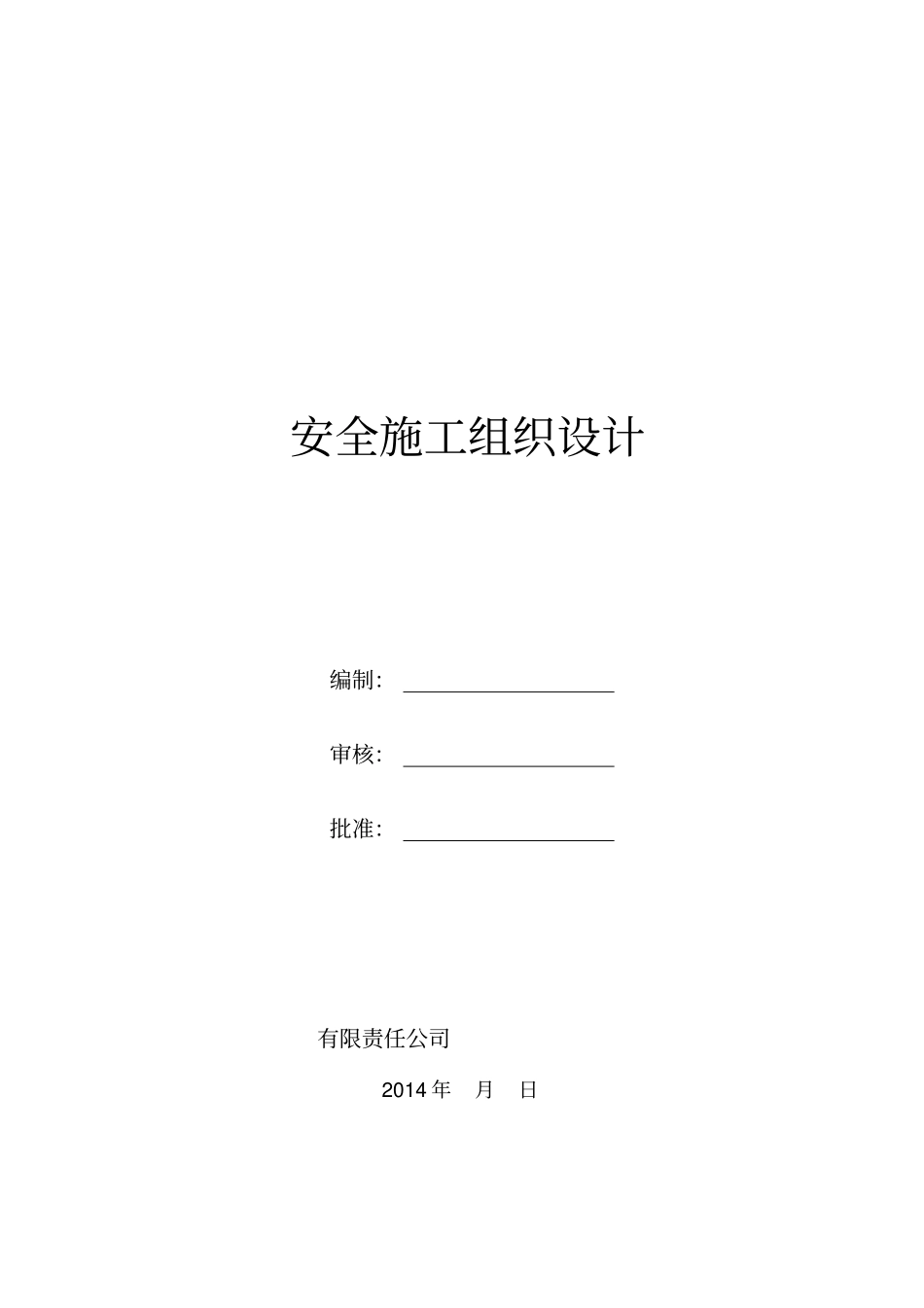

装饰饰面板干挂工程专项施工方案_第1页
1/11

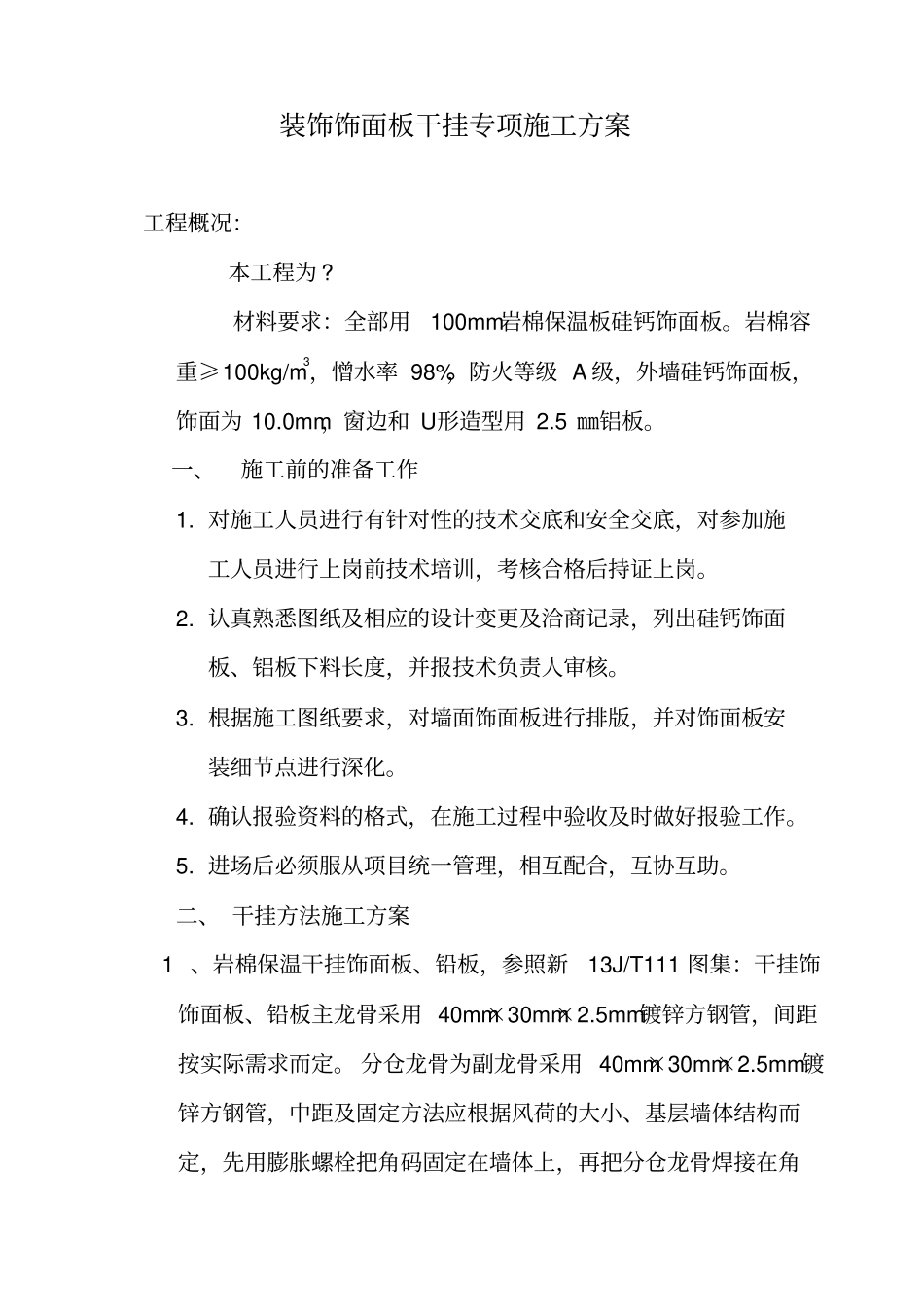

装饰饰面板干挂工程专项施工方案_第2页
2/11
装饰饰面板干挂工程专项施工方案_第3页
3/11
安全施工组织设计编制:审核:批准:有限责任公司2014 年月日装饰饰面板干挂专项施工方案工程概况:本工程为 ? 材料要求:全部用100mm岩棉保温板硅钙饰面板。岩棉容重≥100kg/m3,憎水率 98%,防火等级 A 级,外墙硅钙饰面板,饰面为 10.0mm,窗边和 U形造型用 2.5 ㎜铝板。一、施工前的准备工作1. 对施工人员进行有针对性的技术交底和安全交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。2. 认真熟悉图纸及相应的设计变更及洽商记录,列出硅钙饰面板、铝板下料长度,并报技术负责人审核。3. 根据施工图纸要求,对墙面饰面板进行排版,并对饰面板安装细节点进行深化。4. 确认报验资料的格式,在施工过程中验收及时做好报验工作。5. 进场后必须服从项目统一管理,相互配合,互协互助。二、 干挂方法施工方案 1 、岩棉保温干挂饰面板、铅板,参照新13J/T111 图集:干挂饰饰面板、铅板主龙骨采用 40mm×30mm×2.5mm镀锌方钢管,间距按实际需求而定。 分仓龙骨为副龙骨采用 40mm×30mm×2.5mm镀锌方钢管,中距及固定方法应根据风荷的大小、基层墙体结构而定,先用膨胀螺栓把角码固定在墙体上,再把分仓龙骨焊接在角码上。确保外挂饰面板牢固平整。焊接点采用防腐措施。主龙骨为挂板龙骨,应和饰面板宽度相符。2、干挂岩棉保温饰面板、铅板,在窗口四周应用连体铝板包角,防雨水渗入,窗台应有排水坡防返泛水,确保内高外底,不堵塞塑窗泄水孔。3、岩棉保温饰面板干挂法安装工艺流程:现场与图纸对照→现场测量放线→龙骨定位、放线→角码定位钻孔→龙骨安装→龙骨矫正与验收→节点部位处理→填充保温材料并加固→铝板、硅钙饰面板安装→洁面后收口→外面做漆。2、施工要求:1)基层处理基层表面清洁干净,局部有影响骨架安装的凸出部分要剔凿干净,结构层的强度、密度符合设计规范要求。根据装饰墙面的位置检查墙体是否有局部剔凿,保证保温层厚度。2)放线控制线岩棉保温硅钙饰面板、铝板干挂施工必须现场放线,按照设计标高要求在墙上弹出龙骨竖向的分割线,并在墙上做上控制线、拉线,控制墙体水平位置,控制和找墙面的规矩和方正。3)根据墙上弹好的饰面板分格图确定龙骨的位置,根据龙骨螺栓布局确定膨胀螺栓安装位置。4)打膨胀螺栓按照设计的饰面板排版和挂件安装位置,确定膨胀螺栓的打孔点,用冲击钻在结构上打出孔洞以便于安装膨胀螺栓,孔洞的大小要和膨胀螺栓的规格相符。5)龙骨安装膨胀螺栓、角码安...
