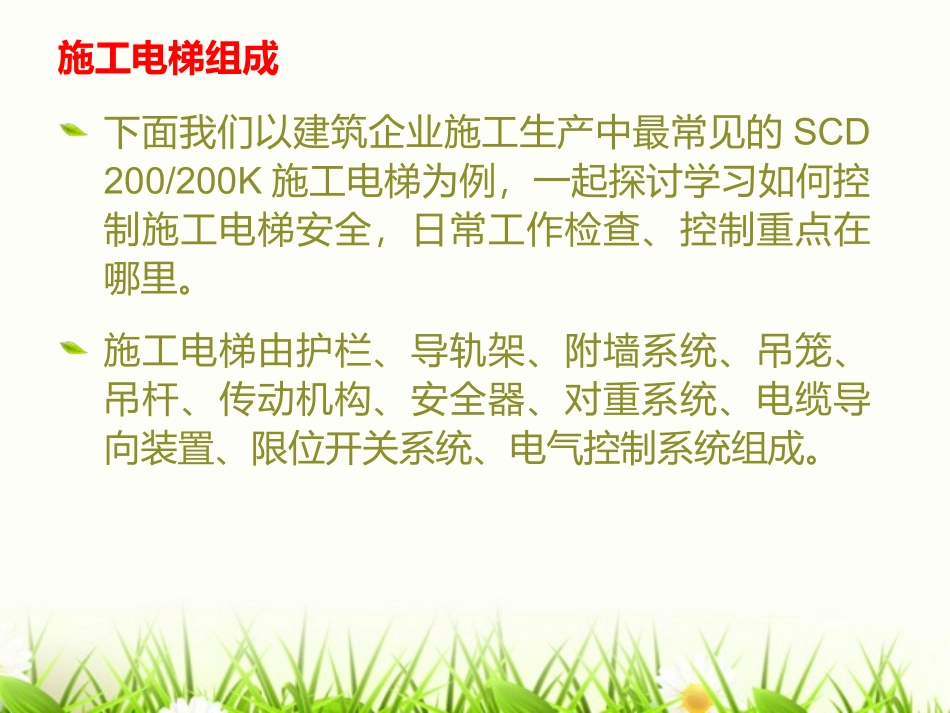

施工电梯安全技术知识讲座施工电梯组成下面我们以建筑企业施工生产中最常见的SCD200/200K施工电梯为例，一起探讨学习如何控制施工电梯安全，日常工作检查、控制重点在哪里。施工电梯由护栏、导轨架、附墙系统、吊笼、吊杆、传动机构、安全器、对重系统、电缆导向装置、限位开关系统、电气控制系统组成。施工电梯组成护栏导轨架吊笼施工升降机的组成施工电梯组成极限限位上限位下限位防坠安全器限位系统双开门限位翻板门限位限位系统单开门限位限位系统护栏门限位附墙系统附墙系统是将导轨架与建筑物连为一体，确保导轨架的稳定性及施工电梯运行安全。相关安全装置介绍1、机械安全装置：安装吊杆：用来装拆导轨架标准节等部位的提升装置。基础围栏：对重：对吊笼起平衡作用的重物。安全护钩：防止梯笼倾翻救生天窗：紧急逃生出口外笼门锁：防止梯笼运行中外笼门被打开缓冲弹簧：减缓梯笼与地面的冲击电缆导向装置：防止电缆被挂断防坠安全器：防止梯笼坠落事故的发生安装吊杆：施工升降机上用来装拆导轨架标准节等部位的提升装置。基础围栏基础围栏应装有机械连锁或电气连锁，机构连锁应使吊笼只能位于底部所规定的位置时，基础围栏门才能开启，电气连锁应使防护围栏开启后吊笼停车且不能起动。有相当多施工升降机，在吊笼接近围栏门时，吊笼底部压住一根横梁向下运行，通过换向滑轮钢丝绳带动围栏门向上开启，这是不允许的，很容易给围栏外附近的人造成伤害。对重：对吊笼起平衡作用的重物楼层平台：建筑物或地面其他固定结构上供吊笼停靠和人货出入的地点。安全护钩：防倾覆，与导轨间隙5-6mm。：天窗及限位：逃生窗口，限位常闭状态。外笼门锁：种类很多，只有运行至底部规定位置，外笼门才能打开。缓冲弹簧：梯笼失控下坠时，减缓梯笼与地面的冲击。安装在底架上，用以吸收下降吊笼或对重的动能起缓冲作用的装置。防坠安全器：非电气、电气和手动控制的防止吊笼或对重坠落的机械式安全保护装置。防坠安全器渐进式（SAJ△-□）防坠安全器必须安装安全开关。在安全器动作时，应能激发安全开关动作，以切断电路，在安全器动作后，只有通过人工调整，才能使安全开关复位。寿命5年，有效标定期限1年（由安全器生产厂家或专业的检测单位进行检测标定；产权单位，安装单位，用户都不能进行标定），防坠安全器的复位要由有操作资格证的安拆工进行复位。防坠安全器在任何时候都应该起作用，包括安装和拆卸工况。防坠安全器装机使用时，应按吊笼额定载重量进行坠落试验。以后至少每3个月应进行一次，并形成记录，防坠安全器试验时，吊笼不允许载人，额定载重量的坠落试验制动距离最大不超过1.2米。△额定制动载荷（kN）20,30,40,60□额定制动速度（m/s）1.0,1.2,1.6,2.0,2.62、电气安全装置：提升电缆防护圈吊笼载重量报警器外笼门安全开关：外笼门打开，限制梯笼运行梯笼外门限位开关：梯笼外门打开时，限制梯笼运行梯笼内门限位开关：梯笼内门打开时，限制梯笼运行天窗限位：天窗打开时，限制梯笼运行门连锁安全装置：确保梯笼门关闭严密时，梯笼方可运行的安全装置上限位开关：梯笼到达上终点时，自动停车下限位开关：梯笼到达下终点时，自动停车极限开关：上下限位的二次保护急停开关：操作开关的二次保护超载保护装置：超载时限制梯笼运行提升电缆防护圈：吊笼载重量报警器外笼门安全开关：区别于外笼门锁（机械）外笼门安全开关外笼门锁梯笼内外门限位：门打开，限制梯笼运行上下限位开关：碰到限位碰块后，切断电源，上不冒顶，下不撞底。极限开关：独立，非自动复位，上极限开关于上限位有0.15m的越程距离，防止冒顶。门连锁安全装置：确保梯笼门关闭严密时，梯笼方可运行的安全装置急停开关：非自动复位型，任何时候均可切断控制电路停止梯笼运行。超载保护装置：施工升降机应安装超载保护装置。超载保护装置在载荷达到额定载重量的110％前应能中止吊笼启动，在齿轮齿条式载人施工升降机载荷达到额定载重量的90％时应能给出报警信号。使用中注意事项1、施工升降机额定载重量、额定乘员数标牌应置于吊笼醒目位置。严禁在超过额定载重量或额定乘员数的情况下使用施工升降机。2、应...
