裸眼3D技术原理全解析

裸眼3D技术原理全解析_第1页
1/5
裸眼3D技术原理全解析_第2页
2/5
裸眼3D技术原理全解析_第3页
3/5

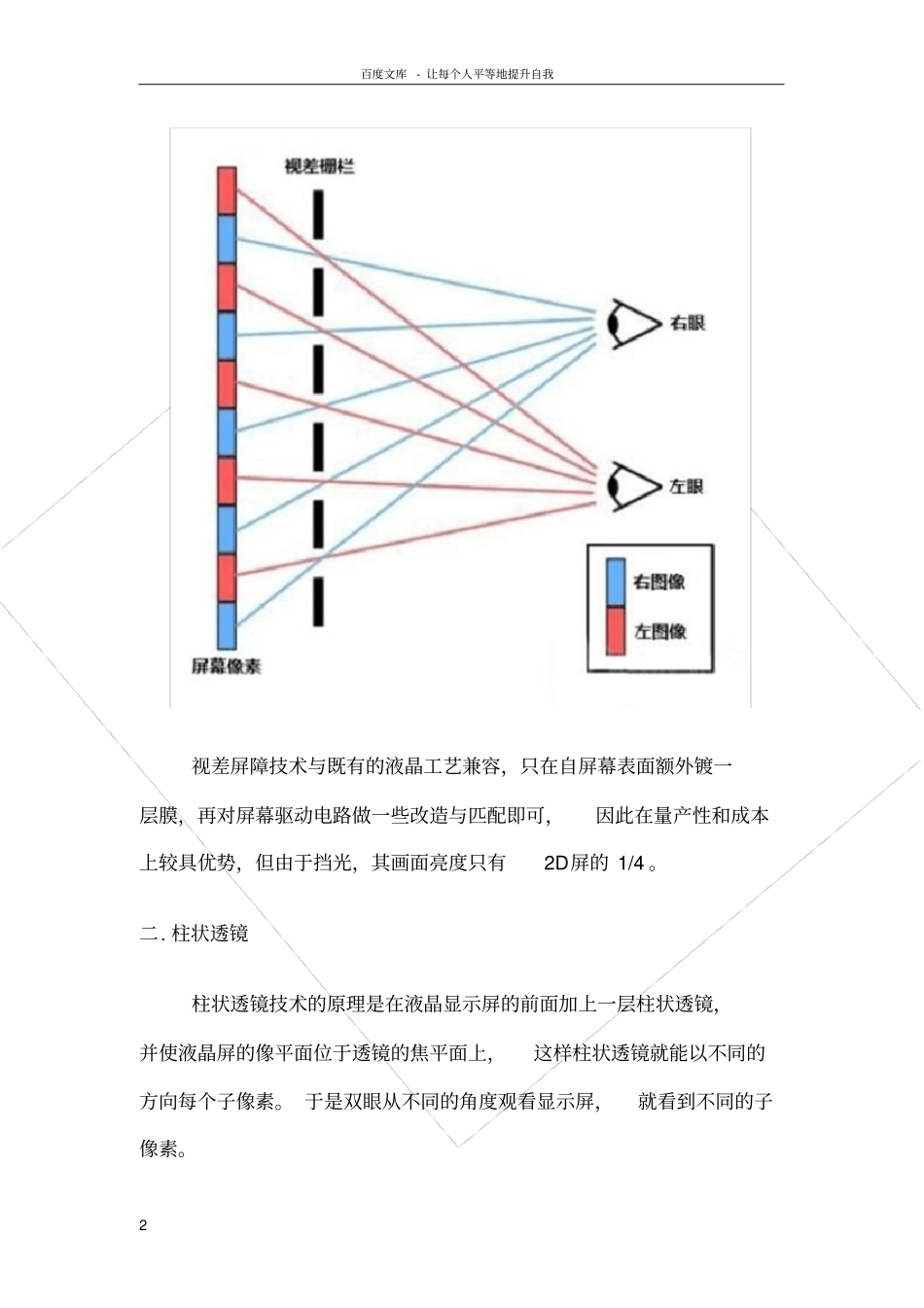

百度文库- 让每个人平等地提升自我1 常见的 3D显示设备都是需要眼镜的,眼镜的作用就是通过技术手段让左眼看到左图像、右眼看到右图像,根据两幅图像之间微小的视察,就能给人脑模拟出立体的感觉。裸眼3D要做的就是把眼镜所实现的功能转移到屏幕上,下面就来详细解读。我们知道 3D眼镜有红蓝、快门、偏振这几种技术,而裸眼3D同样分为三种技术:视差屏障、柱状透镜、指向光源。一. 视差障碍:视差屏障技术利用液晶层和偏振膜制造出一系列明暗相间的条纹(视差栅栏)。在立体显示模式下视差栅栏会被激活,双眼的间距产生的微小视差会导致不透光条纹遮挡左右眼,使得左眼和右眼看到的像素并不相同。百度文库- 让每个人平等地提升自我2 视差屏障技术与既有的液晶工艺兼容,只在自屏幕表面额外镀一层膜,再对屏幕驱动电路做一些改造与匹配即可,因此在量产性和成本上较具优势,但由于挡光,其画面亮度只有2D屏的 1/4 。二. 柱状透镜柱状透镜技术的原理是在液晶显示屏的前面加上一层柱状透镜,并使液晶屏的像平面位于透镜的焦平面上,这样柱状透镜就能以不同的方向每个子像素。 于是双眼从不同的角度观看显示屏,就看到不同的子像素。百度文库- 让每个人平等地提升自我3 其实柱状透镜技术我们小时候就体验过了,那种从不同角度可以看到不同图案的塑料直尺,他们的原理是基本相同的。柱状透镜技术的画面亮度基本不受到影响, 3D显示效果更好, 但其相关制造与现有液晶工艺不兼容,需要投资新的设备和生产线,生产成本比较高。三. 指向光源指向光源 3D技术搭配分布在左右两侧的两组不同角度的,配合高刷新率的面板和反射棱镜模块,让画面以奇偶帧交错排序方式,分别反射给左右眼。百度文库- 让每个人平等地提升自我4 指向光源技术中最表层的汇聚透镜与柱状透镜类似,但内层还设有三棱镜、导光板和两组不同的光源,因此结构更加复杂成本也很高,目前还停留在研究室当中。三种裸眼三 D技术总结:百度文库- 让每个人平等地提升自我5 视差屏障与柱状透镜技术上类似于偏振式3D眼镜,都是通过将液晶面板的不同区域显示不同内容,然后各自输出给左右眼来实现,也叫空间多功裸眼 3D技术。这种技术的缺点是会牺牲分辨率,如果液晶面板的物理分辨率是1920x1080,那么透过偏振式3D眼镜看到的实际分辨率是 1920x540(横向拆分),而视差屏障与柱状透镜裸眼3D的实际分辨率是 960x1080(纵向拆分)。指向光源则类似于快门式3D眼镜,通过将液晶...
