西班牙瓦施工工艺

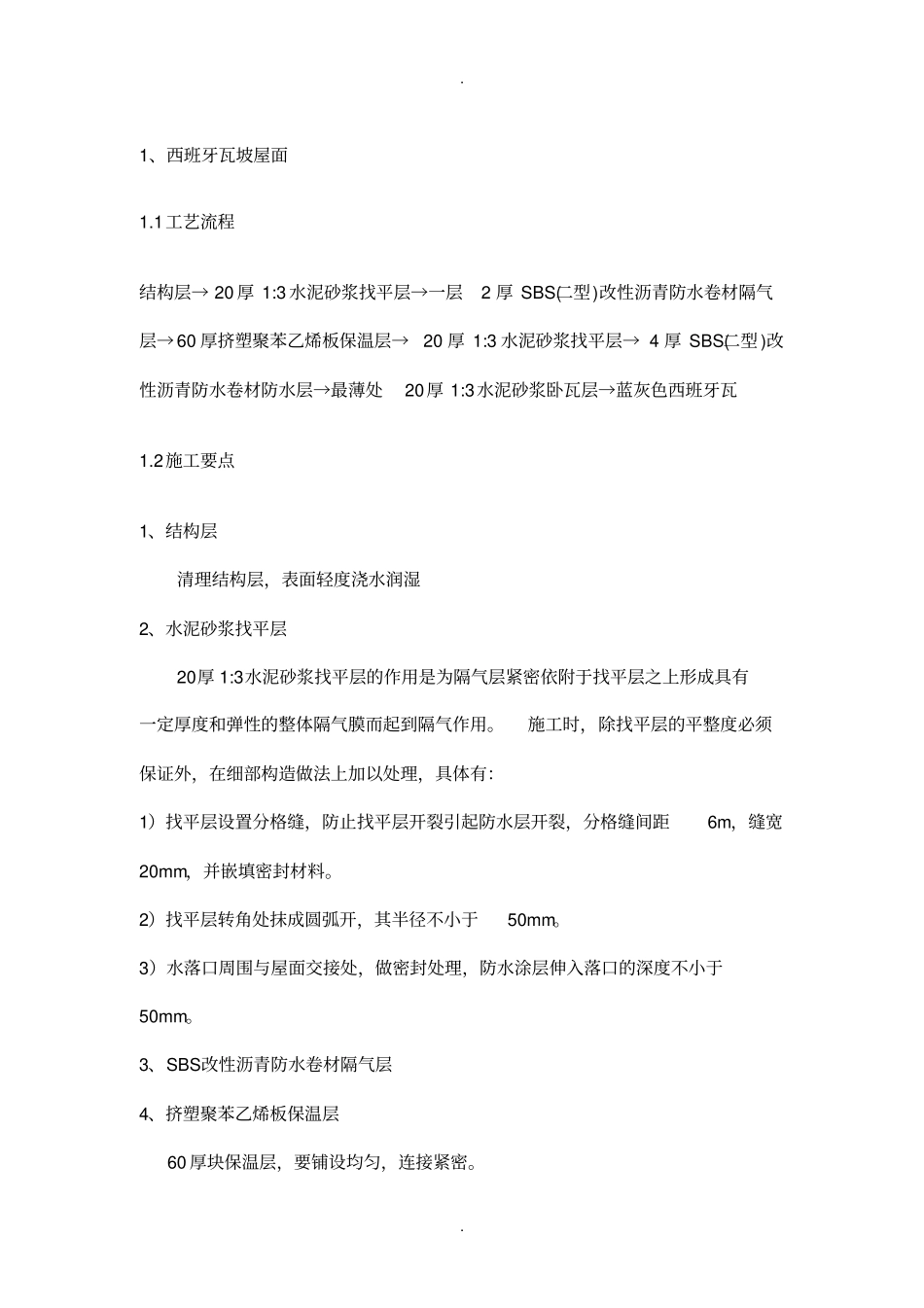

西班牙瓦施工工艺_第1页
1/8

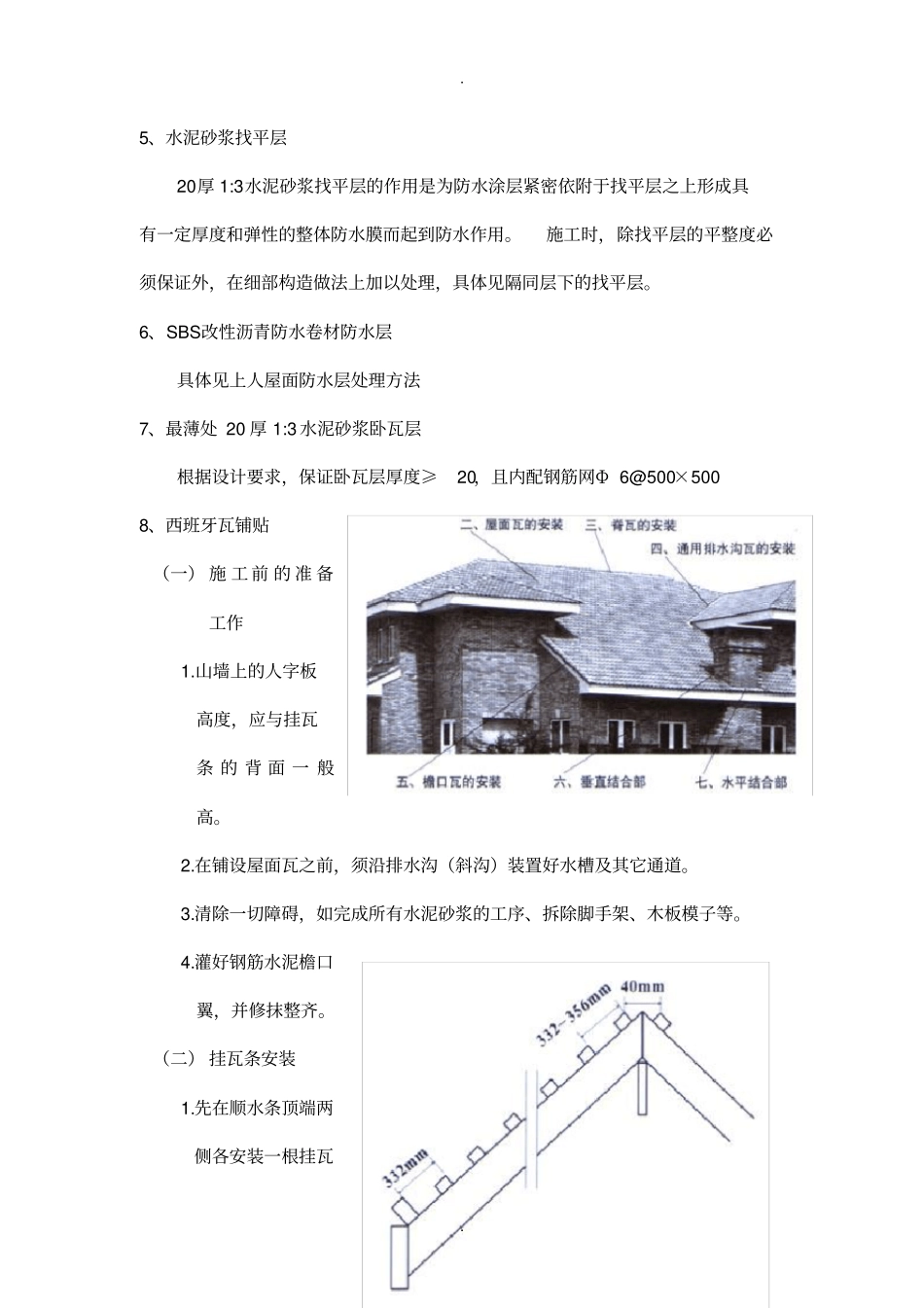

西班牙瓦施工工艺_第2页
2/8

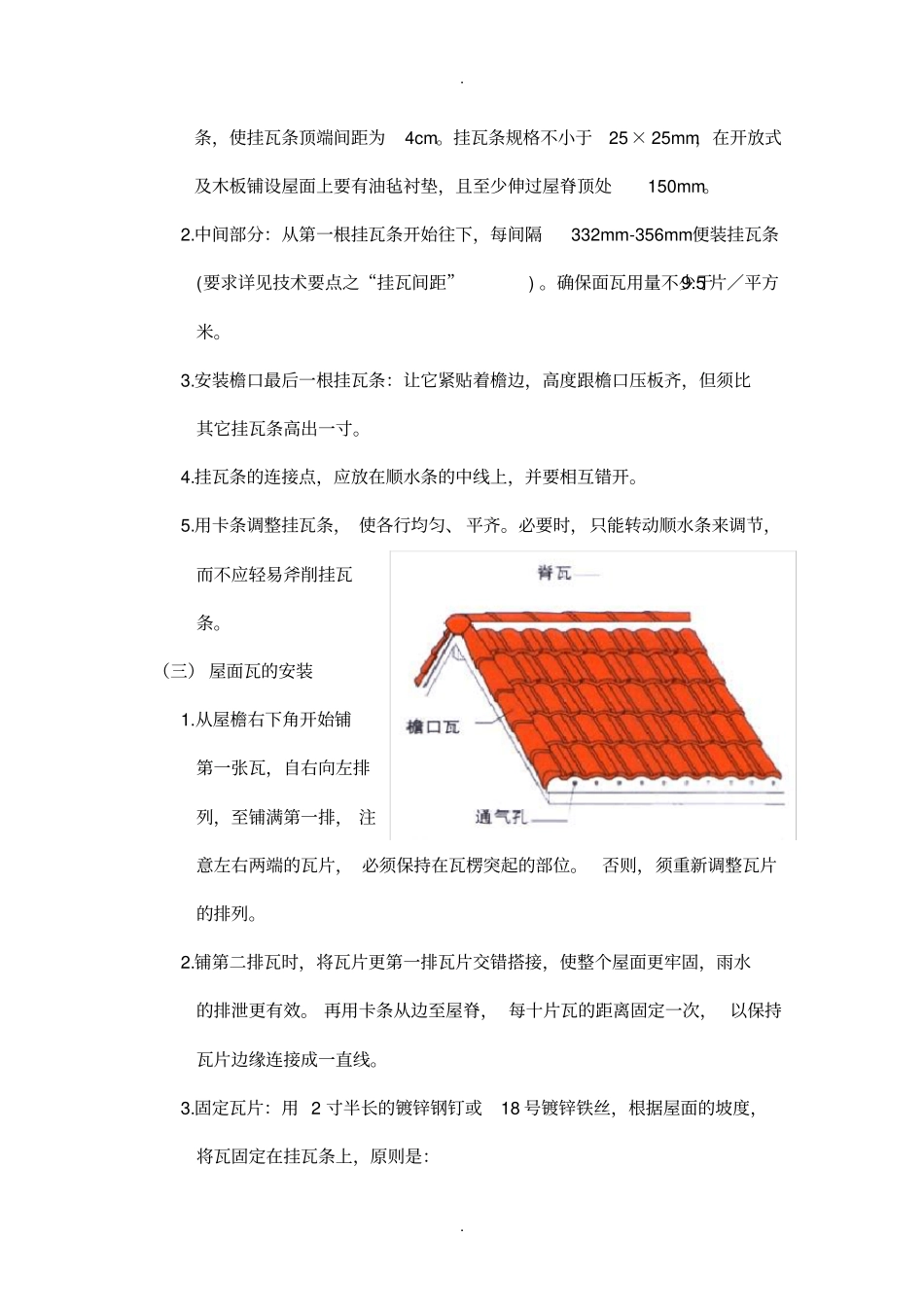

西班牙瓦施工工艺_第3页
3/8
. . 1、西班牙瓦坡屋面1.1工艺流程结构层→ 20 厚 1:3 水泥砂浆找平层→一层2 厚 SBS(二型)改性沥青防水卷材隔气层→ 60 厚挤塑聚苯乙烯板保温层→20 厚 1:3 水泥砂浆找平层→ 4 厚 SBS(二型 )改性沥青防水卷材防水层→最薄处20厚 1:3水泥砂浆卧瓦层→蓝灰色西班牙瓦1.2施工要点1、结构层清理结构层,表面轻度浇水润湿2、水泥砂浆找平层20厚 1:3水泥砂浆找平层的作用是为隔气层紧密依附于找平层之上形成具有一定厚度和弹性的整体隔气膜而起到隔气作用。施工时,除找平层的平整度必须保证外,在细部构造做法上加以处理,具体有:1)找平层设置分格缝,防止找平层开裂引起防水层开裂,分格缝间距6m,缝宽20mm,并嵌填密封材料。2)找平层转角处抹成圆弧开,其半径不小于50mm。3)水落口周围与屋面交接处,做密封处理,防水涂层伸入落口的深度不小于50mm。3、SBS改性沥青防水卷材隔气层4、挤塑聚苯乙烯板保温层60 厚块保温层,要铺设均匀,连接紧密。. . 5、水泥砂浆找平层20厚 1:3水泥砂浆找平层的作用是为防水涂层紧密依附于找平层之上形成具有一定厚度和弹性的整体防水膜而起到防水作用。施工时,除找平层的平整度必须保证外,在细部构造做法上加以处理,具体见隔同层下的找平层。6、SBS改性沥青防水卷材防水层具体见上人屋面防水层处理方法7、最薄处 20 厚 1:3 水泥砂浆卧瓦层根据设计要求,保证卧瓦层厚度≥20,且内配钢筋网Φ 6@500×5008、西班牙瓦铺贴(一) 施 工 前 的 准 备工作1.山墙上的人字板高度,应与挂瓦条 的 背 面 一 般高。2.在铺设屋面瓦之前,须沿排水沟(斜沟)装置好水槽及其它通道。3.清除一切障碍,如完成所有水泥砂浆的工序、拆除脚手架、木板模子等。4.灌好钢筋水泥檐口翼,并修抹整齐。(二) 挂瓦条安装1.先在顺水条顶端两侧各安装一根挂瓦. . 条,使挂瓦条顶端间距为4cm。挂瓦条规格不小于25× 25mm,在开放式及木板铺设屋面上要有油毡衬垫,且至少伸过屋脊顶处150mm。2.中间部分:从第一根挂瓦条开始往下,每间隔332mm-356mm便装挂瓦条(要求详见技术要点之“挂瓦间距”) 。确保面瓦用量不少于9.5 片/平方米。3.安装檐口最后一根挂瓦条:让它紧贴着檐边,高度跟檐口压板齐,但须比其它挂瓦条高出一寸。4.挂瓦条的连接点,应放在顺水条的中线上,并要相互错开。5.用卡条调整挂瓦条, 使各行均匀、 平齐。必要时,只能转动顺水条来调节,而不应轻易斧削挂瓦条。(三)...
