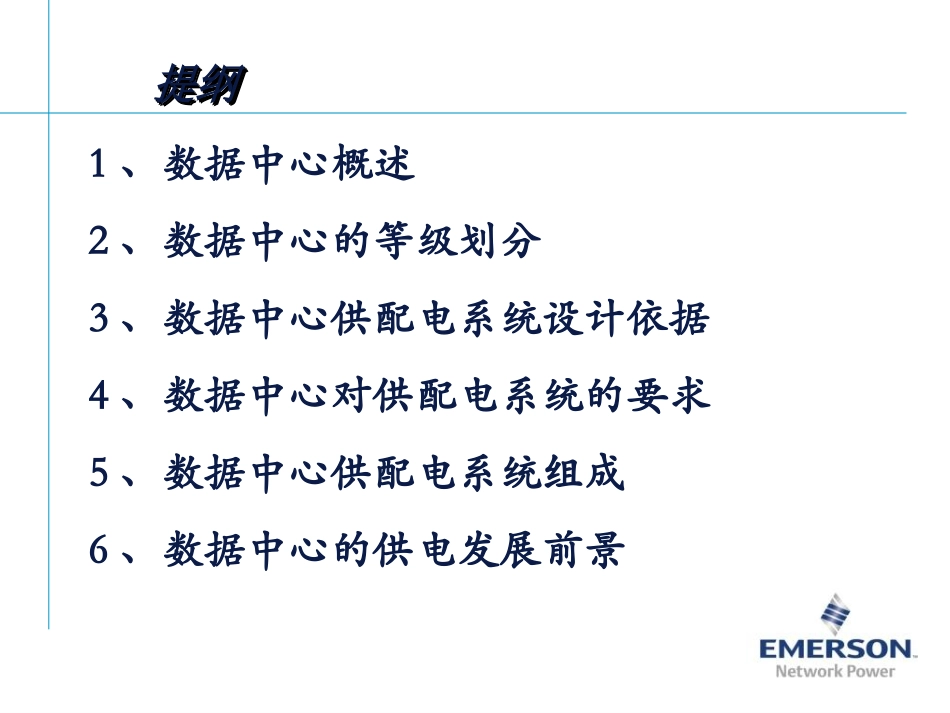

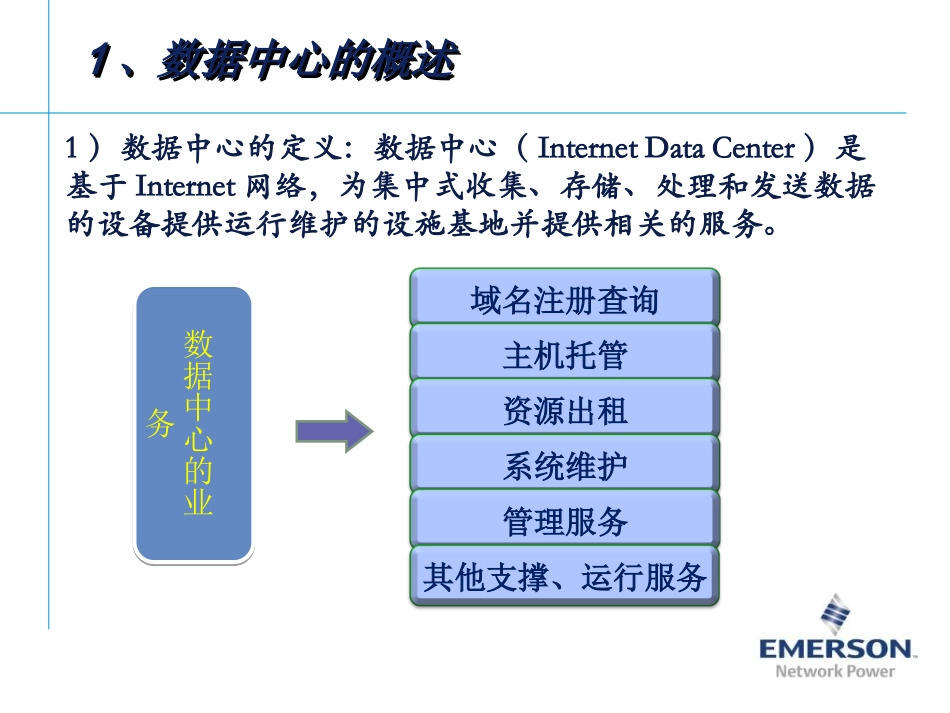

数据中心供电系统概述2015年9月1、数据中心概述2、数据中心的等级划分3、数据中心供配电系统设计依据4、数据中心对供配电系统的要求5、数据中心供配电系统组成6、数据中心的供电发展前景提纲提纲提纲提纲11、数据中心的概述、数据中心的概述11、数据中心的概述、数据中心的概述1）数据中心的定义：数据中心（InternetDataCenter）是基于Internet网络，为集中式收集、存储、处理和发送数据的设备提供运行维护的设施基地并提供相关的服务。域名注册查询主机托管资源出租系统维护数据中心的业务管理服务其他支撑、运行服务11、数据中心的概述、数据中心的概述11、数据中心的概述、数据中心的概述主机房区辅助区支持区测试区数据中心工作区域办公管理区进货拆包区-------1、数据中心的概述供配电系统应急电源系统不间断电源系统空调制冷系统关键物理基础设施防雷接地系统安防监控系统消防报警系统1、数据中心的概述KVM管理系统综合布线系统机房装修系统在互联网广泛应用的大背景下，随着数据中心日益走向高容量、高密度化，特别是云计算技术的应用，更加加剧了能源的巨大消耗。如何高效地管理数据中心的数据，轻松实现对数据的访问，同时又能保证数据的安全，如何在提高能源利用率的同时保证数据中心的可用性，这些方面是所有数据中心管理者最关心的问题。实际上这一系列的问题在数据中心规划、设计、建造时就已经大体确定了，有什么样的规划设计就决定了数据中心今后什么样的发展道路。1、数据中心的概述22、数据中心等级的划分、数据中心等级的划分22、数据中心等级的划分、数据中心等级的划分国外主要是根据美国TIA-942《数据中心通讯设施标准》中“可用性”、“稳定性”、“安全性”的要求设立Tier1、Tier2、Tier3、Tier4四个等级。我国一般根据《电子信息系统机房设计规范》GB50174---2008标准，按照机房的使用性质、管理要求及其在经济和社会中的重要性将数据中心机房由高到低分为A、B、C三级。2、数据中心等级的划分3、数据中心供配电系统设计依据一、设计依据和执行的主要规范和标准《电子信息系统机房设计规范》（GB50174-2008）《电子信息系统机房施工及验收规范》（GB50462-2008）《计算机场地技术要求》（GB/T2887-2000）《供配电系统设计规范》（GB50052-95）《低压配电设计规范》（GB50054-95）《高层民用电气设计防火规范》（GB50045-95）《民用电气设计规范》（JGJ/T16-92）《建筑电气工程施工质量验收规范》（GB50303-2002）《消防疏散标志设置标准》（GBJ01-611-2002）《通信机房静电防护通则》（YD/TT54-95）《建筑物电子信息系统防雷技术规范》（GB50343-2004）4、数据中心供配电系统组成一个完善的机房供电系统是保证机房服务设备、关键网络设备、场地设备、辅助设备用电安全和可靠地基本条件。高品质的机房供电系统体现在：无断电故障、高容错；在不影响负载运行的情况下可进行在线维护，有防雷、防火、防水等保护功能。数据中心供配电系统的组成数据中心供配电系统的组成数据中心机房配电系统主要设备4、数据中心供配电系统组成高低压配电系统应急电源系统不间断电源系统SPM列头柜系统服务器机柜系统PDU插排系统4、数据中心供配电系统组成1.高压配电系统主要由高压配电一次设备和与之相关的二次设备组成，主要包括高压开关柜、高压母线、高压断路器、氧化锌避雷器、高压电缆、接地开关、互感器、变压器等；二次设备主要有继电保护装置、计量装置、测量装置、指示仪表、操控电路、温湿度控制电路等。2.低压配电系统主要由配电装置及配电线路组成。，主要有低压配电柜动力和照明线路等组成包括高低压断路器、空气开关、负荷开关、控制开关、接触器、继电器、低压计量及检测仪表等设备组成。高低压配电系统的主要作用：传输和分配电能。3.应急电源系统主要包括应急柴油发电机组和蓄电池组。4.不间断断电源系统主要是指由蓄电池组和UPS主体设备组成的供电系统。5.照明和应急照明系统主要是为满足机房正常运行和人员工作的光线要求。6.布线系统主要是为了让数据中心结构化布线的规划与设计符合国家规范。7.防雷和接地系统主要作用是通过安装合理的设备和合理的布线，...
