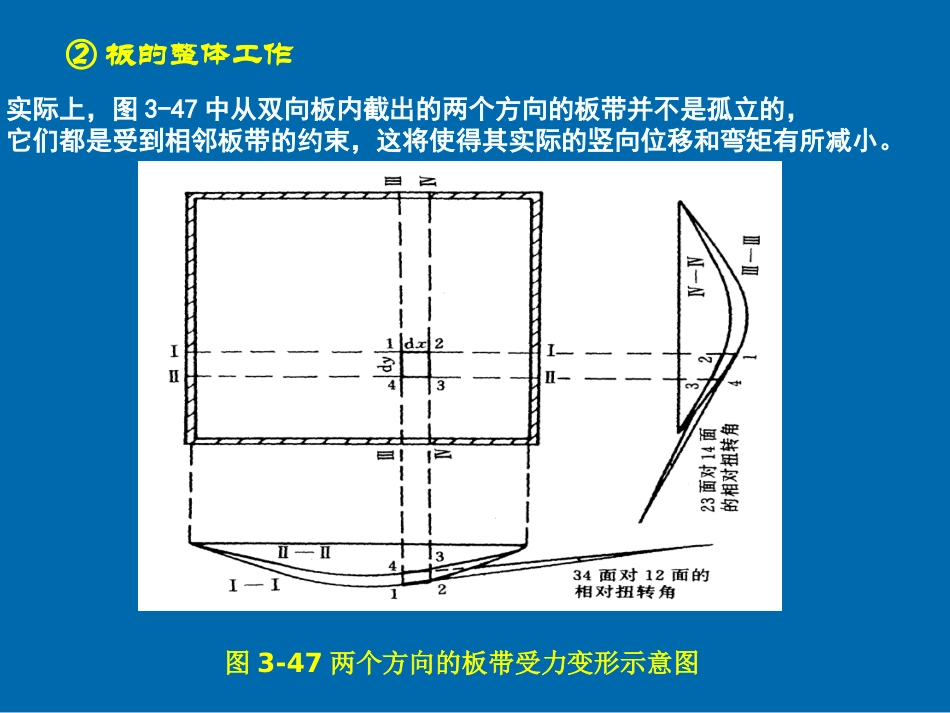

②板的整体工作实际上，图3-47中从双向板内截出的两个方向的板带并不是孤立的，它们都是受到相邻板带的约束，这将使得其实际的竖向位移和弯矩有所减小。图3-47两个方向的板带受力变形示意图二、双向板按弹性理论的计算方法（一）计算简图确定1.基本假定（1）双向板为各向同性板；板厚远小于板平面尺寸；板的挠度为小挠度，不超过板厚的1/5。（2）板的支座按转动程度不同，有铰支座和固定支座两种。①板支承在墙上时，为铰支座；②等区格梁板结构整浇，对板支座而言，板面荷载左右对称时，支座为固定支座；板面荷载反对称时，支座为铰支座。（3）假定支承梁的抗弯刚度很大，在荷载作用下，梁的垂直变形可以忽略不计，即视各区格板的周边均匀支承于梁上。（4）假定梁的抗扭刚度很小，在荷载作用下，支承梁绕自身纵轴可自由转动。2.计算简图根据基本假定，按支座情况不同，矩形双向板有如图3－48所示六种计算简图。（1）四边简支板（2）一边固定、三边简支板（3）两对边固定、两对边简支板（4）四边固定板（5）两邻边固定、两邻边简支板（6）三边固定、一边简支板（二）单区格矩形双向板的内力计算按照弹性理论计算钢筋混凝土双向板的内力可利用图表进行。1.不考虑泊桑比（μ=0）时的内力计算M=表中系数×ql2l——计算跨度，取板两个方向计算跨度lx、ly的较小者，计算跨度取值同单向板。M——跨中或支座截面单位板宽上的弯矩，单位板宽通常取1000mm；2.考虑泊桑比（μ≠0）时的内力计算yxxMMM)(xyyMMM)(，μ——泊桑比，钢筋混凝土的μ通常取1/6；注意：计算支座截面弯矩时，不考虑泊桑比的影响，即可直接按式（3－20）计算内力。(3－20)（三）多区格等跨连续双向板的实用计算法1.求跨中最大弯矩①活荷载的最不利布置当求某区格跨中最大弯矩时，其活荷载的最不利布置，如图3-49所示即在该区格及其左右前后每隔一区格布置活荷载，通常称为棋盘形荷载布置。，②荷载等效将板上永久荷载g和活荷载q分成为对称荷载和反对称荷载两种情况，取，对称荷载反对称荷载g’=g+q/2q’=±q/2③对称型荷载作用下近似认为板的中间支座处转角为零中间区格板可按四边固定的板来计算内力边区格板的三个内支承边、角区格的两个内支承边都可以看成固定边。④反对称型荷载作用下，将板的各中间支座看成铰支承，因此在q’=±q/2作用下，各板均可按四边简支的单区格板计算内力，计算简图取附表3-2中的第1种（图3－51），求得反对称荷载作用下当μ=0时各区格板的跨中最大弯矩。⑤跨内最大正弯矩通过上述荷载的等效处理，等区格连续双向板在荷载g’、q’作用下，都可转化成单区格板利用附表3-2计算出跨内弯矩值。最后按式（3-21）计算出两种荷载情况的实际跨中弯矩，并进行叠加，即可作为所求的跨内最大正弯矩。2.求支座弯矩假定全板各区格满布活荷载时支座弯矩最大，内区格可按四边固定的单跨双向板计算其支座弯矩，边区格，其边支座边界条件按实际情况考虑，内支座按固定边考虑，计算其支座弯矩。3.内力折减，（1）中间各区格板的跨中截面及支座截面弯矩，折减系数为0.8。（2）边区格各板的跨中截面及自楼盖边缘算起的第一内支座截面：5.1/llb当时，折减系数为0.8；当1.5≤llb/≤2时，折减系数为0.9当llb/>2时，不予折减（3）对角区格板块，不予折减。三、双向板肋梁楼盖的截面设计及构造（一）双向板的截面设计与构造1.双向板设计要点（1）内力计算：双向板的内力计算可以采用弹性理论与塑性理论的方法（2）板的计算宽度：通常取1000mm，板的厚度按表3－2取值。（3）截面有效高度h0：双向板中短跨方向弯矩较长跨方向弯矩大，板跨短向：h0=h－20mm板跨长向：h0=h－30mm（4）板的配筋计算：因此短跨方向钢筋应放在长跨方向钢筋之下，0hfMAys为内力臂系数，一般可取=0.9～0.952.双向板配筋构造，（1）板中受力钢筋①一般要求双向板中受力钢筋的级别、直径、间距及锚固、搭接等各方面要求同单向板。②配筋方式（a）分离式配筋（b）弯起式配筋③钢筋布置在和方向将板分为两个边缘板带和一个中间板带，边缘板带宽度均为/4。中间板带按最大跨...
