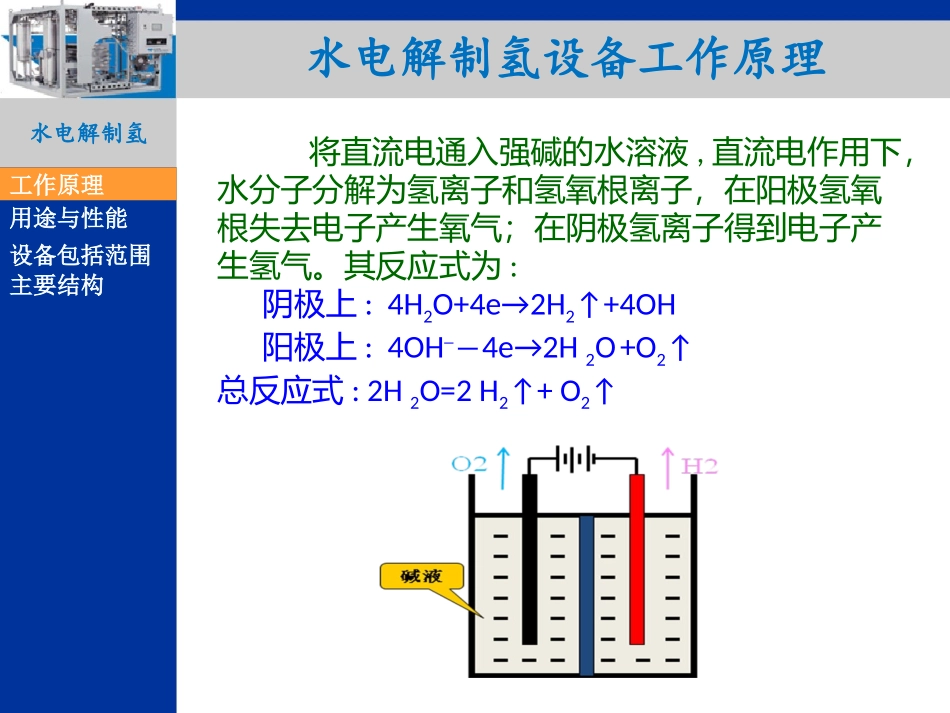

中压水电解制氢装置水电解制氢目录1、水电解制氢设备工作原理2、水电解制氢设备用途与性能3、水电解制氢设备包括范围4、水电解制氢设备主要结构水电解制氢水电解制氢设备工作原理工作原理用途与性能设备包括范围主要结构将直流电通入强碱的水溶液,直流电作用下，水分子分解为氢离子和氢氧根离子，在阳极氢氧根失去电子产生氧气；在阴极氢离子得到电子产生氢气。其反应式为:阴极上:4H2O+4e→2H2↑+4OH阳极上:4OH─―4e→2H2O+O2↑总反应式:2H2O=2H2↑+O2↑水电解制氢系统原理图工作原理用途与性能设备包括范围主要结构供水供电电解反应H2分离器O2分离器H2冷却器H2除湿器排空用户水电解制氢广泛的应用领域工作原理用途与性能设备包括范围主要结构电力行业电子行业多晶硅行业钢铁（有色金属）行业石化行业玻璃行业其它行业水电解制氢以10立方制氢设备的主要性能工作原理用途与性能设备包括范围主要结构1).氢气产量：10Nm3/h(20)℃2).氧气产量：5Nm3/h3).氢气纯度：≥99.9%4).氧气纯度：≥99.2%5).氢气含湿量:≤4g/Nm3(经过洗涤分离后)6).系统工作压力：3.14MPa(也可在0.8-3.14MPa之间的任何压力下运行)水电解制氢以10立方制氢设备的主要性能工作原理用途与性能设备包括范围主要结构7).氢、氧分离器液位差：5mm8).电解槽小室总数：62(34)个9).小室电流:370A10).电解槽额定电压：62V～72V（30V～42V）11).电解槽总电流：740A12).电解槽工作温度：≤90C水电解制氢以10立方制氢设备的主要性能工作原理用途与性能设备包括范围主要结构13).电解槽直流电耗：4.8KWh/Nm3H214).电解液:26%NaOH或30%KOH15).氢气干燥量：10Nm3/h16).干燥后氢气湿度:露点≤-50C,绝对湿度≤0.0291g/m317).干燥器工作温度:1.干燥:室温2.再生:160C～230C18).干燥器工作周期:24小时19).干燥器额定功率:2.2KW水电解制氢制氢装置使用条件工作原理用途与性能设备包括范围主要结构1).设备布置在室内2).原料水：蒸馏水，要求电阻率＞105Ω.cm，氯离子含量＜2g/m3，铁离子含量＜1g/m3，悬浮物＜1g/m3，用量:10Kg/h。3).冷却水:a.系统冷却水:温度≤30C；压力0.15-0.3MPa；水质要求:电阻率2500Ω.cm，PH值在6-9之间；用量约5m3/h。b.整流柜用冷却水:温度5-35C，压力0.05-0.2MPa，水质要求同上；用量约1.5m3/h。4).电源:整个系统由MCC柜统一供电。进入MCC柜的母线应为两路:一路工作，一路备用。电压:380V50HZ，三相四线制。功耗:100kw。水电解制氢设备包括范围工作原理用途与性能设备包括范围主要结构主要设备：氢发生处理器框架二工艺控制柜整流柜框架三：送水泵蒸馏水箱碱液箱配套设备：MCC开关柜氢气储罐压缩空气储罐闭式冷却水系统水电解制氢电解槽工作原理用途与性能设备包括范围主要结构水电解制氢电解槽工作原理用途与性能设备包括范围主要结构水电解制氢电解槽工作原理用途与性能设备包括范围主要结构水电解制氢碱箱、水箱工作原理用途与性能设备包括范围主要结构水电解制氢汇流排（框二）工作原理用途与性能设备包括范围主要结构水电解制氢闭式冷却水系统工作原理用途与性能设备包括范围主要结构水电解制氢储氢罐工作原理用途与性能设备包括范围主要结构水电解制氢电解水制氢系统工作原理用途与性能设备包括范围主要结构水电解制氢电解水制氢系统工作原理用途与性能设备包括范围主要结构水电解制氢电解水制氢系统工作原理用途与性能设备包括范围主要结构水电解制氢电解水制氢系统工作原理用途与性能设备包括范围主要结构水电解制氢电解水制氢系统工作原理用途与性能设备包括范围主要结构水电解制氢电解水制氢系统工作原理用途与性能设备包括范围主要结构水电解制氢氢发生处理器工作原理用途与性能设备包括范围主要结构水电解制氢框架二（充罐和补氢）工作原理用途与性能设备包括范围主要结构水电解制氢系统图工作原理用途与性能设备包括范围主要结构水电解制氢工艺控制柜工作原理用途与性能设备包括范围主要结构水电解制氢工艺控制柜工作原理用途与性能设备包括范围主要结构水电解制氢PLC和组态软件类型：工作原理用途与性能设备包括范围主要结构PLC类型：GE、SIEMENS、AB、Quantum等组态软件类型：IFI...
