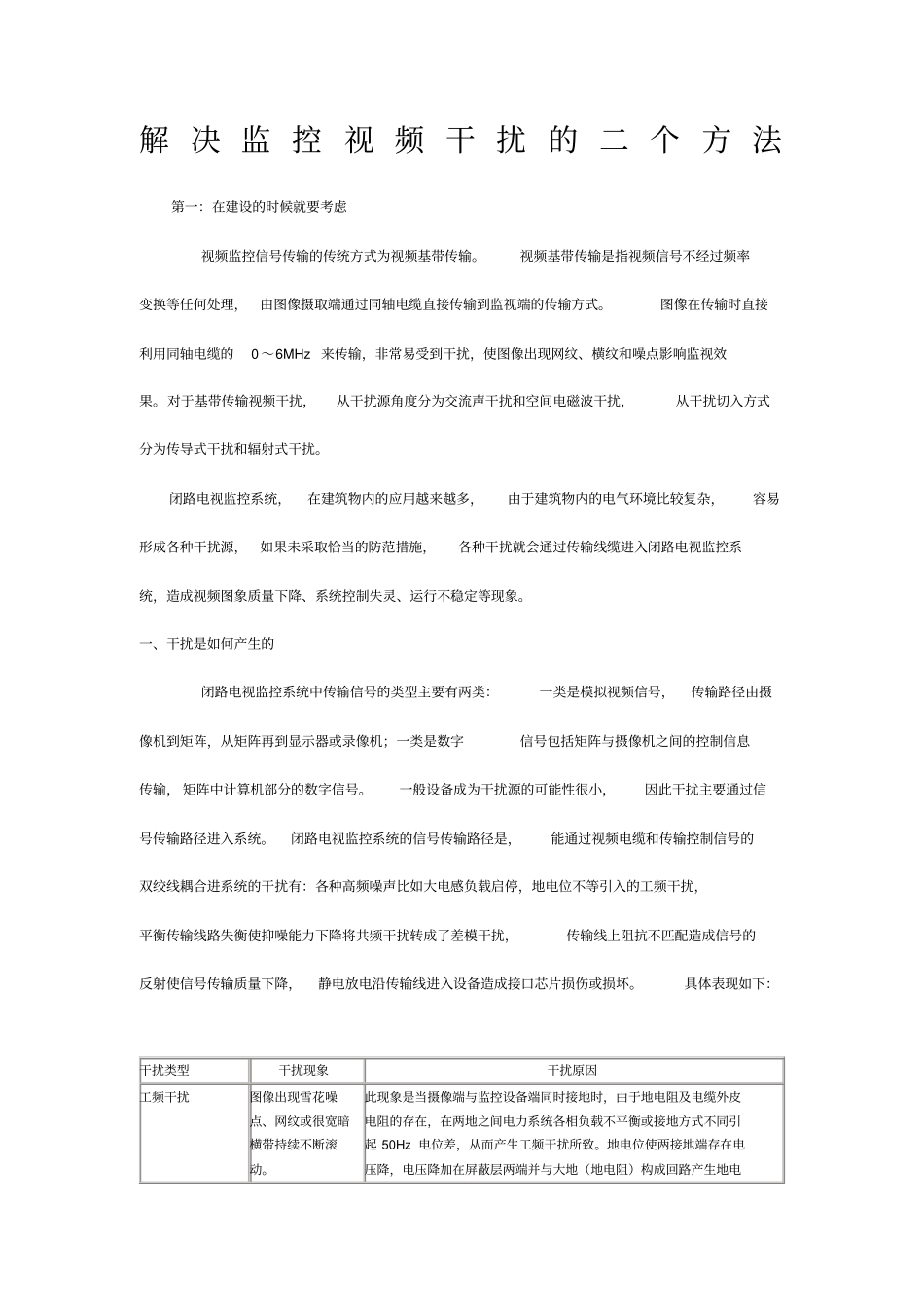

解 决 监 控 视 频 干 扰 的 二 个 方 法第一：在建设的时候就要考虑视频监控信号传输的传统方式为视频基带传输。视频基带传输是指视频信号不经过频率变换等任何处理，由图像摄取端通过同轴电缆直接传输到监视端的传输方式。图像在传输时直接利用同轴电缆的0 ～6MHz 来传输，非常易受到干扰，使图像出现网纹、横纹和噪点影响监视效果。对于基带传输视频干扰，从干扰源角度分为交流声干扰和空间电磁波干扰，从干扰切入方式分为传导式干扰和辐射式干扰。闭路电视监控系统，在建筑物内的应用越来越多，由于建筑物内的电气环境比较复杂，容易形成各种干扰源，如果未采取恰当的防范措施，各种干扰就会通过传输线缆进入闭路电视监控系统，造成视频图象质量下降、系统控制失灵、运行不稳定等现象。一、干扰是如何产生的闭路电视监控系统中传输信号的类型主要有两类：一类是模拟视频信号，传输路径由摄像机到矩阵，从矩阵再到显示器或录像机；一类是数字信号包括矩阵与摄像机之间的控制信息传输， 矩阵中计算机部分的数字信号。一般设备成为干扰源的可能性很小，因此干扰主要通过信号传输路径进入系统。闭路电视监控系统的信号传输路径是，能通过视频电缆和传输控制信号的双绞线耦合进系统的干扰有：各种高频噪声比如大电感负载启停，地电位不等引入的工频干扰，平衡传输线路失衡使抑噪能力下降将共频干扰转成了差模干扰，传输线上阻抗不匹配造成信号的反射使信号传输质量下降，静电放电沿传输线进入设备造成接口芯片损伤或损坏。具体表现如下：干扰类型干扰现象干扰原因工频干扰图像出现雪花噪点、网纹或很宽暗横带持续不断滚动。此现象是当摄像端与监控设备端同时接地时，由于地电阻及电缆外皮电阻的存在，在两地之间电力系统各相负载不平衡或接地方式不同引起 50Hz 电位差，从而产生工频干扰所致。地电位使两接地端存在电压降，电压降加在屏蔽层两端并与大地（地电阻）构成回路产生地电流，地电流经过线缆屏蔽层形成干扰电压，地电流的部分谐波分量落入视频芯线，致使芯线与屏蔽层之间产生干扰电位，使干扰信号加入视频信号中对监控图像形成干扰。空间电磁波干扰图像出现较密的斜形网纹，严重时会淹没图像。当监控电缆在空中架设时，空中电磁波干扰信号所产生的空间电场会作用于监控传输线路，使线路两端而产生相当大的电磁干扰电压，其频率约在 200Hz ～2.3MHz 。由于电缆中电位差的存在，使电缆屏蔽层产生干扰电流，而一般情况下...
