解吸除氧器安装尺寸表

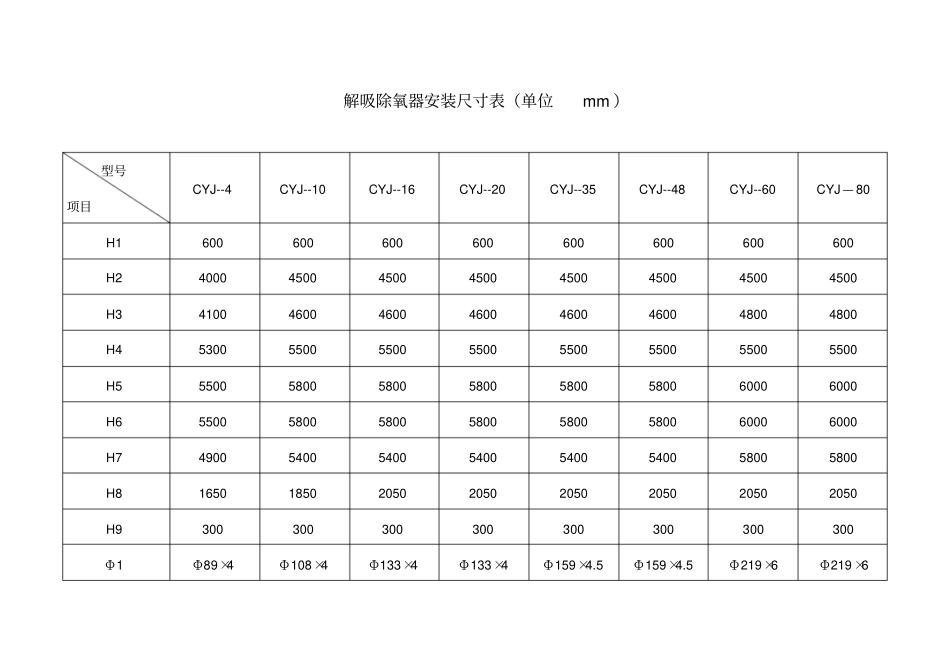

解吸除氧器安装尺寸表_第1页
1/3

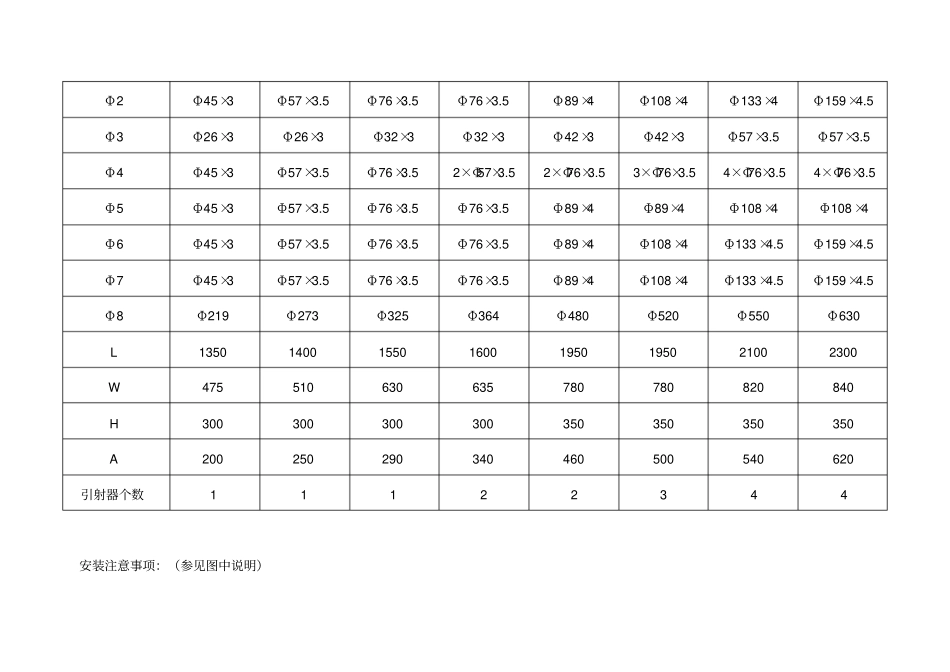

解吸除氧器安装尺寸表_第2页
2/3

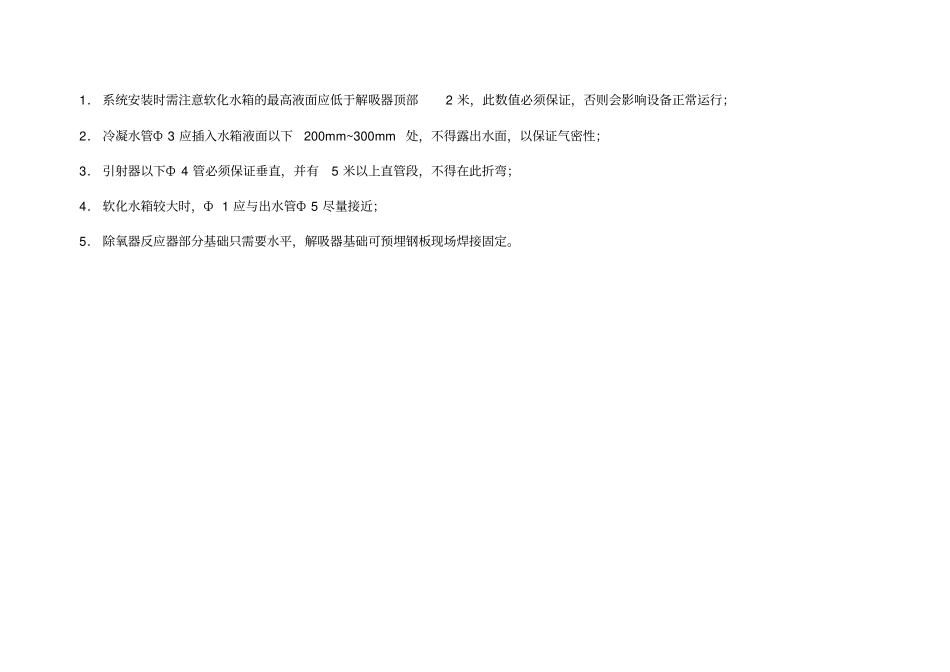

解吸除氧器安装尺寸表_第3页
3/3
解吸除氧器安装尺寸表(单位mm )型号项目CYJ--4 CYJ--10 CYJ--16 CYJ--20 CYJ--35 CYJ--48 CYJ--60 CYJ — 80 H1 600 600 600 600 600 600 600 600 H2 4000 4500 4500 4500 4500 4500 4500 4500 H3 4100 4600 4600 4600 4600 4600 4800 4800 H4 5300 5500 5500 5500 5500 5500 5500 5500 H5 5500 5800 5800 5800 5800 5800 6000 6000 H6 5500 5800 5800 5800 5800 5800 6000 6000 H7 4900 5400 5400 5400 5400 5400 5800 5800 H8 1650 1850 2050 2050 2050 2050 2050 2050 H9 300 300 300 300 300 300 300 300 Φ1 Φ89×4 Φ108×4 Φ133×4 Φ133×4 Φ159×4.5 Φ159×4.5 Φ219×6 Φ219 ×6 Φ2 Φ45×3 Φ57×3.5 Φ76×3.5 Φ76×3.5 Φ89×4 Φ108 ×4 Φ133×4 Φ159×4.5 Φ3 Φ26×3 Φ26×3 Φ32×3 Φ32×3 Φ42×3 Φ42×3 Φ57×3.5 Φ57×3.5 Φ4 Φ45×3 Φ57×3.5 Φ76×3.5 2×Φ57×3.5 2×Φ76×3.5 3×Φ76×3.5 4×Φ76×3.5 4×Φ76×3.5 Φ5 Φ45×3 Φ57×3.5 Φ76×3.5 Φ76×3.5 Φ89×4 Φ89×4 Φ108×4 Φ108 ×4 Φ6 Φ45×3 Φ57×3.5 Φ76×3.5 Φ76×3.5 Φ89×4 Φ108 ×4 Φ133 ×4.5 Φ159×4.5 Φ7 Φ45×3 Φ57×3.5 Φ76×3.5 Φ76×3.5 Φ89×4 Φ108 ×4 Φ133 ×4.5 Φ159×4.5 Φ8 Φ219 Φ273 Φ325 Φ364 Φ480 Φ520 Φ550 Φ630 L 1350 1400 1550 1600 1950 1950 2100 2300 W 475 510 630 635 780 780 820 840 H 300 300 300 300 350 350 350 350 A 200 250 290 340 460 500 540 620 引射器个数1 1 1 2 2 3 4 4 安装注意事项:(参见图中说明)1. 系统安装时需注意软化水箱的最高液面应低于解吸器顶部2 米,此数值必须保证,否则会影响设备正常运行;2. 冷凝水管Ф 3 应插入水箱液面以下200mm~300mm处,不得露出水面,以保证气密性;3. 引射器以下Ф 4 管必须保证垂直,并有5 米以上直管段,不得在此折弯;4. 软化水箱较大时,Ф 1 应与出水管Ф 5 尽量接近;5. 除氧器反应器部分基础只需要水平,解吸器基础可预埋钢板现场焊接固定。
