提高大跨度劲性混凝土梁结构施工中的质量VIP免费

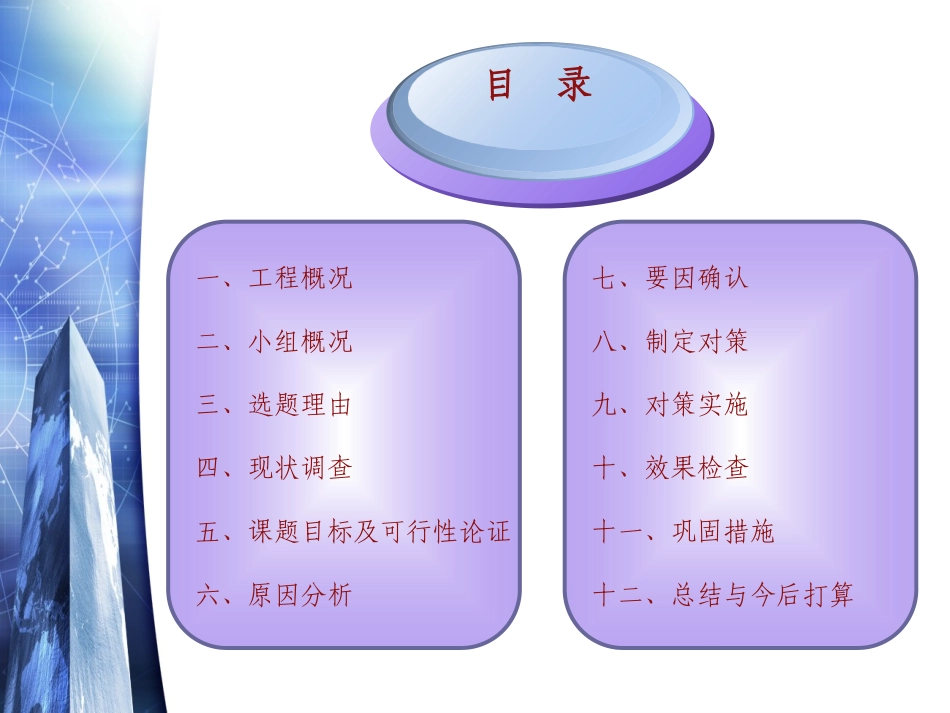

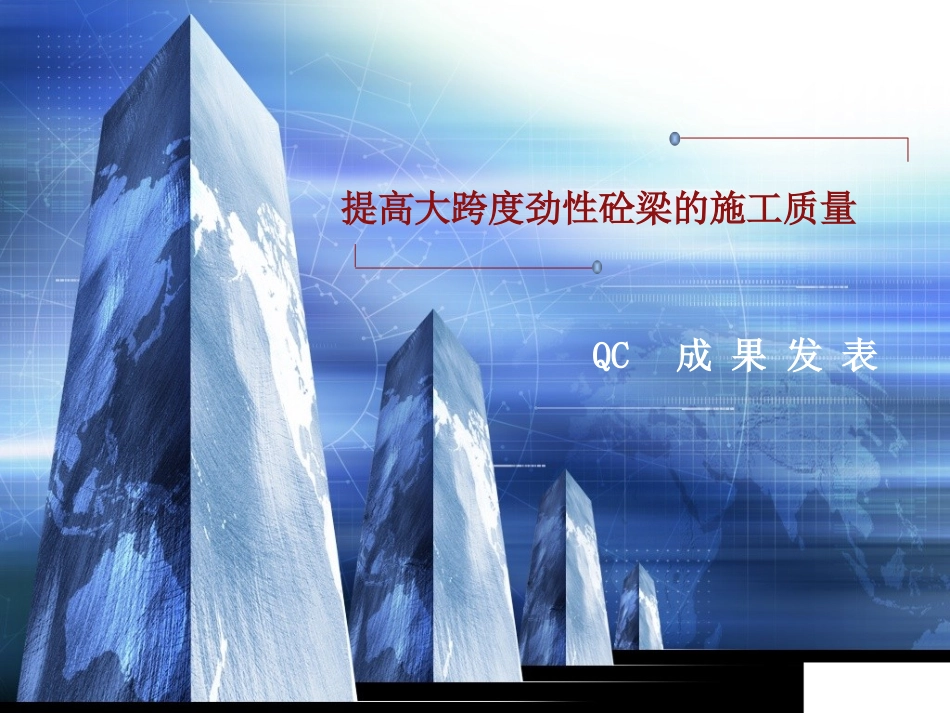

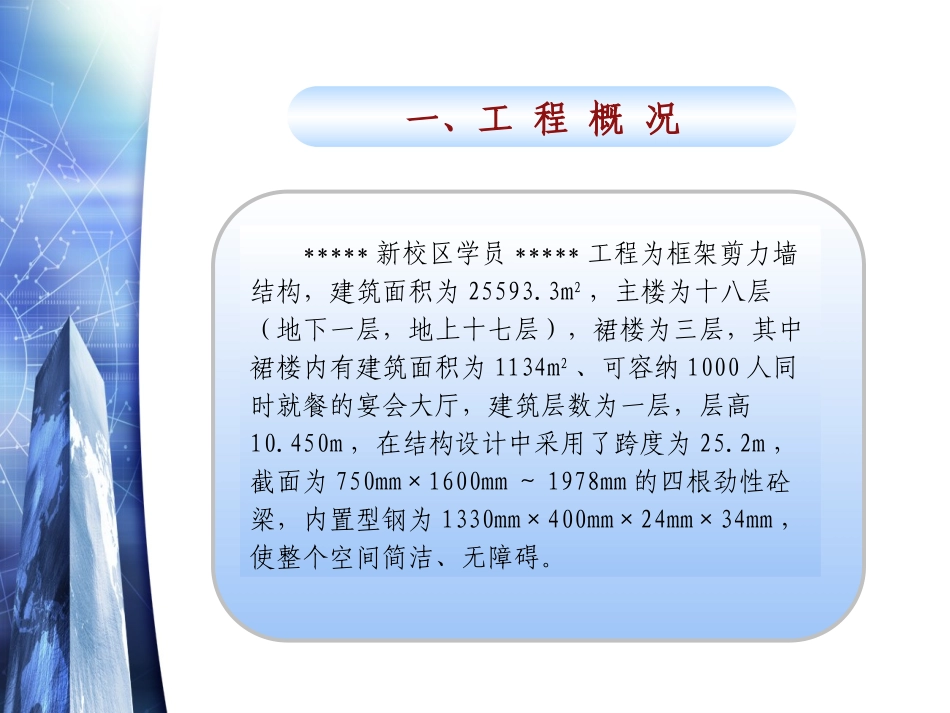

提高大跨度劲性砼梁的施工质量QC成果发表Text一、工程概况二、小组概况三、选题理由四、现状调查五、课题目标及可行性论证六、原因分析目录七、要因确认八、制定对策九、对策实施十、效果检查十一、巩固措施十二、总结与今后打算一、工程概况*****新校区学员*****工程为框架剪力墙结构，建筑面积为25593.3m2，主楼为十八层（地下一层，地上十七层），裙楼为三层，其中裙楼内有建筑面积为1134m2、可容纳1000人同时就餐的宴会大厅，建筑层数为一层，层高10.450m，在结构设计中采用了跨度为25.2m，截面为750mm×1600mm～1978mm的四根劲性砼梁，内置型钢为1330mm×400mm×24mm×34mm，使整个空间简洁、无障碍。劲性砼梁断面示意图二、小组概况根据施工的进度及施工难度，开工伊始，我项目部就组成了以总工程师为首的劲性砼梁结构施工中的质量控制的QC小组。小组成立时间注册号1本次活动时间小组类型：现场型受教育时间：人均32小时活动频率小组成员概况姓名组内职务职称学历项目职务年龄QC小组分工组长高级工程师大专总工42方案制定副组长高级工程师高中项目经理51进度控制组员助理工程师大学技术负责人27方案实施组员助理工程师大专施工员24技术配合组员助理工程师大学质量员31质量控制组员助理工程师大专瓦工班长31施工控制组员助理工程师高中钢筋工班长45施工控制QC小组成员表QC小组成员表表一三、选题理由集团要求理由一*新校区学员宿舍楼工程为*市政府的重点形象工程，江苏*集团有幸承建，本着我集团的质量方针，面对着质量标准高，施工难度大的劲性砼梁的施工情况，克服难点，提高自身的技术水平是我们必须的。理由二甲方要求为了满足房屋开间布局需要，增大房间开间，减少柱网密度，设计为大跨度、大截面的劲性砼梁结构。本设计满足了千人宴会厅的使用要求，符合国家规范。如此大的宴会厅布局，如此先进复杂的施工工艺，更需要施工方精心研究施工方案，严格控制施工质量。施工速度快，裙楼基础至裙楼屋面的结构施工仅给予一个月时间。理由三工期要求提高大跨度劲性砼梁的施工质量四、现状调查由我公司06年施工的***商务中心大楼也采用了劲性砼梁柱技术，合格率为92%。工程竣工后，经原项目部人员和技术部总结施工时情况，收集到65条相关问题，总结归纳为六大类。调查表调查表表二序号项目频数（条）频率%累计频率%1型钢与钢筋结合2538.538.52砼成型麻面现象2233.872.33钢梁吊装位置偏移812.384.64钢梁腹板洞偏位57.792.35柱筋位置偏移34.196.46其它23.61007合计65100100根据调查表，做出如下排列图：由以上排列图可以看出型钢与钢筋结合、砼成型麻面现象是影响劲性砼梁施工的A类因素，属于主要质量问题。五、课题目标及可行性论证总目标在业主规定的时间内，完成钢梁吊装、钢筋连接、砼浇筑等诸多工序，按照规范要求，严格施工，既保证进度，有保证质量。目标值钢筋连接、钢筋钢板焊接材料抽检保证合格，符合图纸及相关规范要求，实测项目合格率达到百分之九十五。1、成立由分公司技术部门和项目部有关人员参加的攻关小组。2、项目部总结了宿迁商务中心的劲性砼施工经验编制了施工方案，作业指导书。3、劲性梁施工工艺材料配套完整，梁施工由公司专业施工队承担，作业人员素质高。有利因素领导支持技术上可行能力有保证1、劲性梁跨度较大，为25.2米，砼浇筑、支模、绑扎箍筋、梁柱节点钢筋处理等比较困难。2、本项目部首次施工如此大跨度劲性梁。不利因素施工任务艰巨实现目标是可行的六、原因分析根据找出的主要问题用关联图围绕着混凝土浇筑、型钢与钢筋结合出现的质量问题，进行原因分析，共找出11条末端因素，见下页关联图。钢梁吊装位置不准确浇筑方量左右不平衡检查不仔细不掌握操作方法操作困难箍筋无法正常配置操作人员施工不仔细梁模板侧板固定不够砼成型麻面现象型钢与钢筋结合梁截面大钢筋吊装方法不当管理人员监督不严缺少劲性梁的施工经验浇筑方法不当侧模板无法固定梁顶与梁底花篮梁质量意识薄弱盲目追求速度和经济利益梁柱节点处梁筋无法上下贯通钢筋较大且密砼梁为变截面型钢加工不符合要求七、要因确认从下页的要因确认表可以看出，影响劲性砼梁结构施工质量的...
