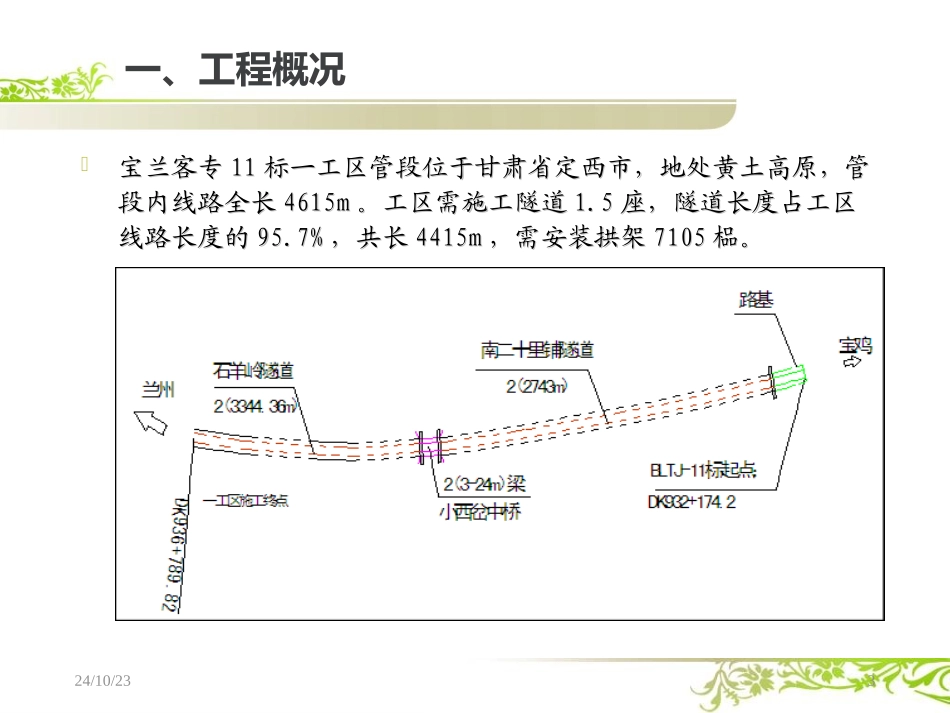

24/10/231QC成果报告小组名称:中铁四局四公司宝兰一工区隧道施工QC小组小组类型:现场攻关型成果发表:余水明提高隧道初支拱架连接板的密贴性中铁四局集团宝兰11标一工区24/10/232小组概况小组概况02选题理由选题理由03目录现状调查现状调查04目标设定目标设定05工程概况工程概况01原因分析原因分析06要因确认要因确认07制定对策制定对策08对策实施对策实施09效果检验效果检验10巩固措施巩固措施11总结和下步打算总结和下步打算1224/10/233宝兰客专宝兰客专1111标一工区管段位于甘肃省定西市,地处黄土高原,管标一工区管段位于甘肃省定西市,地处黄土高原,管段内线路全长段内线路全长4615m4615m。工区需施工隧道。工区需施工隧道1.51.5座,隧道长度占工区座,隧道长度占工区线路长度的线路长度的95.7%95.7%,共长,共长4415m4415m,需安装拱架,需安装拱架71057105榀。榀。一、工程概况24/10/234地质方面主要由砂质黄土、黏质地质方面主要由砂质黄土、黏质黄土、强风化泥岩夹细砂及细圆黄土、强风化泥岩夹细砂及细圆砾土组成。砾土组成。其隧道施工特点具有严重的湿陷其隧道施工特点具有严重的湿陷性,开挖断面大,黄土陷穴发育,性,开挖断面大,黄土陷穴发育,围岩变形大、对于初支结构的施围岩变形大、对于初支结构的施做质量要求极高。做质量要求极高。砂层与黏质黄土分界面24/10/235小组成立于2014年9月14日,由11人组成。二、小组概况24/10/236阶段活动方式活动次数活动时间(2014年)9月10月11月时间段P现场调查、原因分析、确定要因、制定对策现场分析、小组讨论22014.9.14~10.5D对策实施小组分工22014.10.10~10.30C现场效果检查现场检查验证12014.10.10~10.30A巩固措施及成果总结小组讨论12014.11.5~11.30QC小组活动计划QC小组活动计划自2014年9月14日开始,于11月30日结束24/10/237三、选题理由1、小组成员对南二十里铺隧道进口DK933+100~+160段100榀初支拱架安装质量进行了调查分析序号缺陷名称频数频率(%)累计频率(%)1连接板不密贴13681%81%2纵向连接不牢固169%90%3螺栓连接不紧密106%96%4安装位置不准确64%100%5合计168100%共检查出缺陷点168个,其中拱架连接板不密贴缺陷占136个,占调查问题的81%。24/10/2382、拱架连接板处是隧道初支结构的最薄弱环节,如拱架连接板连接不密贴,将给隧道施工埋下极大的安全和质量隐患。实际情况安全质量选择课题100榀拱架连接板不密贴率占质量缺陷的81%,共136个施工隐患提高隧道初支拱架连接板的密贴性结合上述分析的实际情况以及安全、质量问题,以“提高隧道初支拱架连接板的密贴性”作为小组课题24/10/239四、现状调查小组成员根据136个连接板不密贴现象对现场进行了调查,不密贴现象均出现在1#、2#、3#、4#拱架连接处,另外对造成连接板不密贴的原因进行了分类统计:序号类型现状缺陷数(个)图示1连接板和拱架变形开挖上导、中导拱脚附近时,采用挖机挖斗加辅助刀片进行开挖,挖机挖斗极易碰撞拱脚连接板和拱脚拱架,造成连接板和拱架变形66连接板变形拱架内侧拱架外侧4124/10/2310序号类型现状缺陷数(个)图示2拱架加工不符合要求拱架腹板采用垂直切割,翼板切割面倾斜,焊接倾斜603拱架安装不垂直上导拱架安装倾斜6拱架倾斜切割面倾斜24/10/2311序号类型现状缺陷数(个)图示4拱架定位不准确测量标记过大,点位标示不精确4标记过大,影响拱架安装精度24/10/2312针对现状调查表制作了饼分图:序号缺陷名称频数频率(%)累计频率(%)1连接板和拱架变形6649%49%2拱架加工不符合要求6044%93%3拱架安装不垂直64%97%4拱架定位不准确43%100%合计136100根据饼分图确定了连接板不密贴的两个主要问题:①连接板和拱架变形②拱架加工不符合要求24/10/2313五、目标设定目标设定:将100榀拱架内不密贴连接板个数控制在27个以内。可行性分析:项目部领导的高度重视、大力支持合理的施工技术措施小组成员以前的施工经验136个27个目标一定能够实现24/10/2314六、原因分析根据现状调查饼分图,反映的隧道初支拱架连接板不密贴的两个问题,绘制两幅鱼刺图进行原因分析:24/10/231524/10/2...
