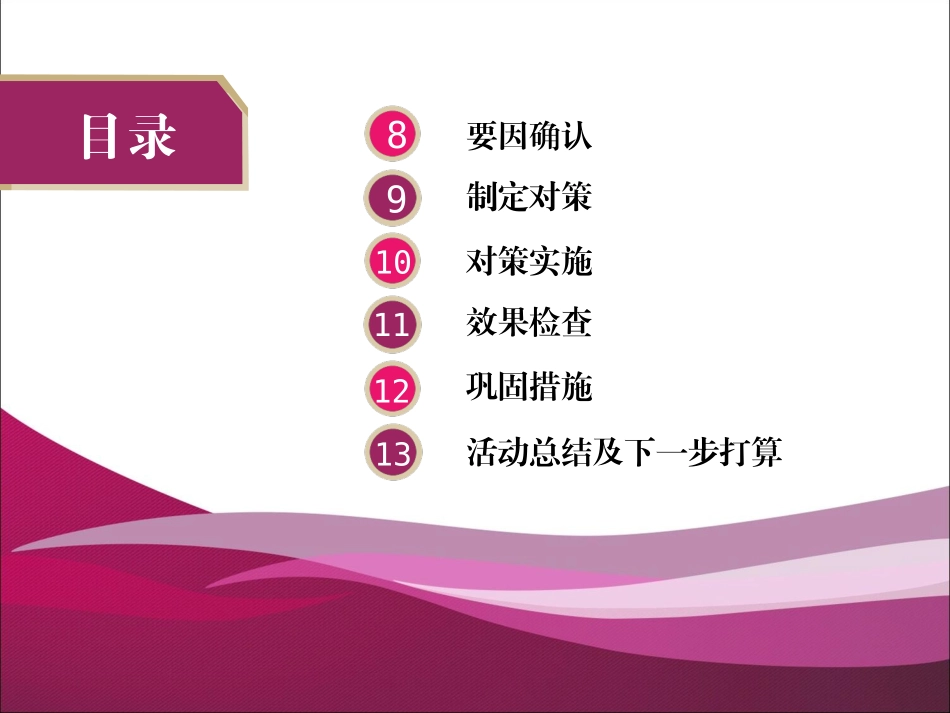

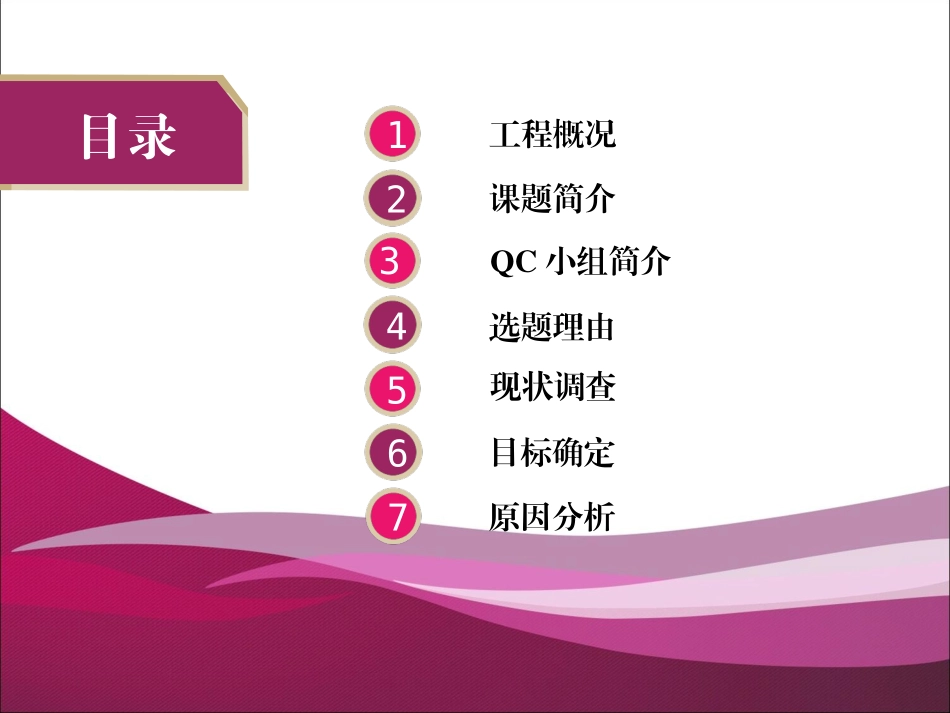

发布单位：中国水电建设集团十五工程局有限公司发布人：屈钊二一六年十二月〇提高隧洞初期支护钢拱架安装合格率目录124567课题简介QC小组简介选题理由现状调查目标确定原因分析工程概况3目录89要因确认制定对策对策实施效果检查巩固措施活动总结及下一步打算13101112引洮供水二期主体工程第2标段施工内容为总干渠16#隧洞（4+850----10+667.84），全长5817.84米。设计采用三心圆断面，现浇砼衬砌，净断面尺寸宽×高=3.9×4.0m。设计流量20m3/s。整个隧洞围岩为极不稳定的Ⅴ类（粉砂质泥岩）围岩。初期支护采用管棚超前注浆，喷混凝土、系统锚杆加钢筋网、钢拱架支撑。工程概况12课题简介引洮二期供水工程隧洞施工中，钢拱架安装是隧洞初期支护质量控制的重点。为了保证和提高钢拱架安装质量,确保施工安全,加快施工进度，《提高隧洞初期支护钢拱架安装合格率》是我们这次QC小组活动的课题。课题简介3QC小组简介本QC小组成立于2016年3月27日，由项目部经理、总工程师、施工技术员、质检员、安全人员等10人组成，小组成员均接受过全面质量管理（TQC）学习培训。制表人：屈钊制表时间：2016年04月05日小组名称中国水电十五局甘肃引洮二期总干二标QC小组小组注册号课题名称提高隧洞初期支护钢拱架安装合格率课题注册号成立时间2016年3月27日活动时间2016.4.1~2016.7.5小组成员姓名年龄学历职务/职称组内职务组内分工杨卫40本科项目经理/高级工程师组长全面负责张朕37本科项目总工/工程师副组长组织策划邱承奎34本科项目副经理/工程师副组长技术指导晁双彬30本科工程部主任/助理工程师成员技术策划孙锦洲38本科质量部主任/工程师成员质量控制/统计报表李雄吉30本科现场监理/助理工程师成员质量监督白宝利30专科施工队长/助理工程师成员现场实施陈生坤25本科现场班组长/助理工程师成员现场实施屈钊25大专质量部/质检员成员整理报告/资料收集赵勇23本科测量队/技术员成员现场测量3QC小组简介选题理由4编制人：屈钊编制时间：2016年04月05日1、钢拱架安装质量标准：间距±50mm，垂直度≤2°，轴线偏差±10mm，标高±10mm。钢拱架连接：符合规范要求；钢拱架稳定性：底脚用钢板或混凝土预制块垫实，拱架与围岩间楔紧，稳固，稳定性好。2、由于围岩为V类围岩，极不稳定，钢拱架安装的质量对隧洞初期支护的安全造成隐患，同时对二衬混凝土的质量也造成影响。3、该工程为国家重点工程、业主对工程质量的要求高，根据合同要求，主要单元工程优良率不小于90%。提高隧洞初期支护钢拱架安装合格率QC小组成员分别对6+438.5-6+448.8、9+187.3-9+174.5、9+463.4-9+474.5三个工作面的34榀钢拱架安装施工质量进行了检查分析，共检查245个点，其中合格187个点，不合格58个点，合格率为76.3%。现状调查5序号检查项目检查点数（个）合格点数（个）合格率（%）1钢拱架加工352160.02钢拱架连接352365.73钢拱架垂直度偏差352262.94钢拱架（稳定性）下沉352880.05钢拱架底部标高偏差353291.46钢拱架安装间距偏差353085.77钢拱架安装轴线偏差353188.6合计24518776.3钢拱架安装质量验收统计表表5-1制表人：屈钊制表时间：2016年04月13日现状调查序号检查项目频数（个）频率（%）累计频率（%）1钢拱架加工1424.124.12钢拱架连接(节连接）1220.744.83钢拱架下沉1322.467.24钢拱架底部标高712.179.35钢拱架安装间距偏差35.284.56钢拱架安装轴线偏差58.693.17钢拱架的垂直度46.9100合计58100100制表人：屈钊制表时间：2016年04月13日钢拱架安装质量问题饼分图图1实施前钢拱架安装质量问题饼分图制图人：孙锦洲制图时间：2106年4月14日钢拱架安装质量问题调查统计表现状调查结论：通过钢拱架安装质量问题的饼分图分析可知，影响隧洞初期支护钢拱架的安装合格率的关键因素为：钢拱架加工、钢拱架连接、钢拱架下沉。6目标确定目标钢拱架安装合格率由76.3%提高到95%。钢拱架安装合格率柱状图图6-1制图人：孙锦洲制图时间：2016年4月15日7原因分析QC小组成员从人、机、法、环、料、测六个方面对隧洞初期支护钢拱架安装合格率低的原因进行了分析。7原因分析隧洞初期支护钢拱架安装合格率低测责任分工不明确未专门进行技术交底...
