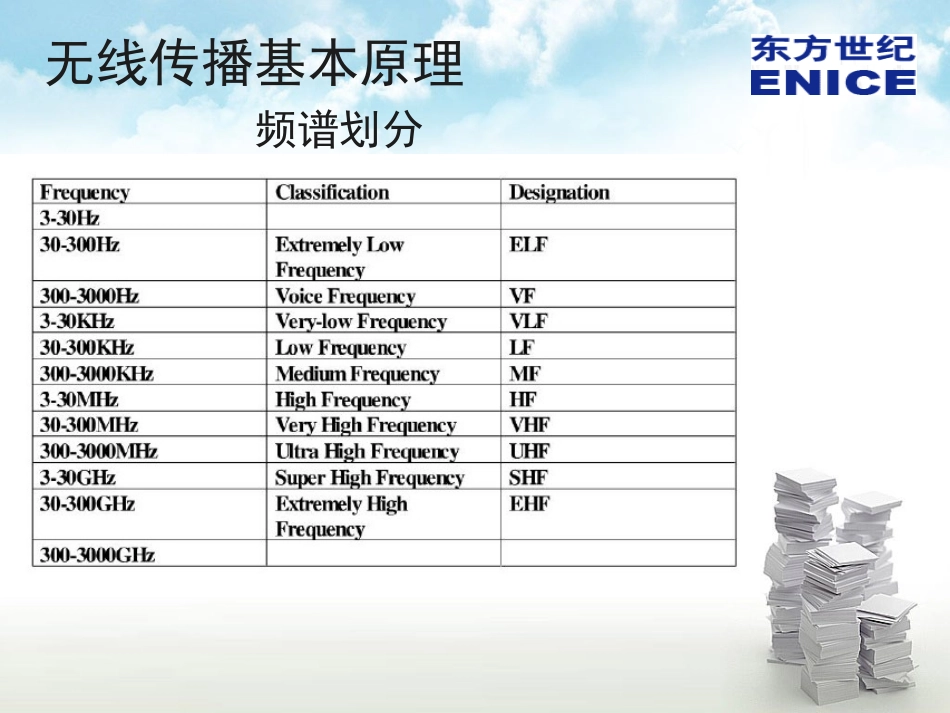

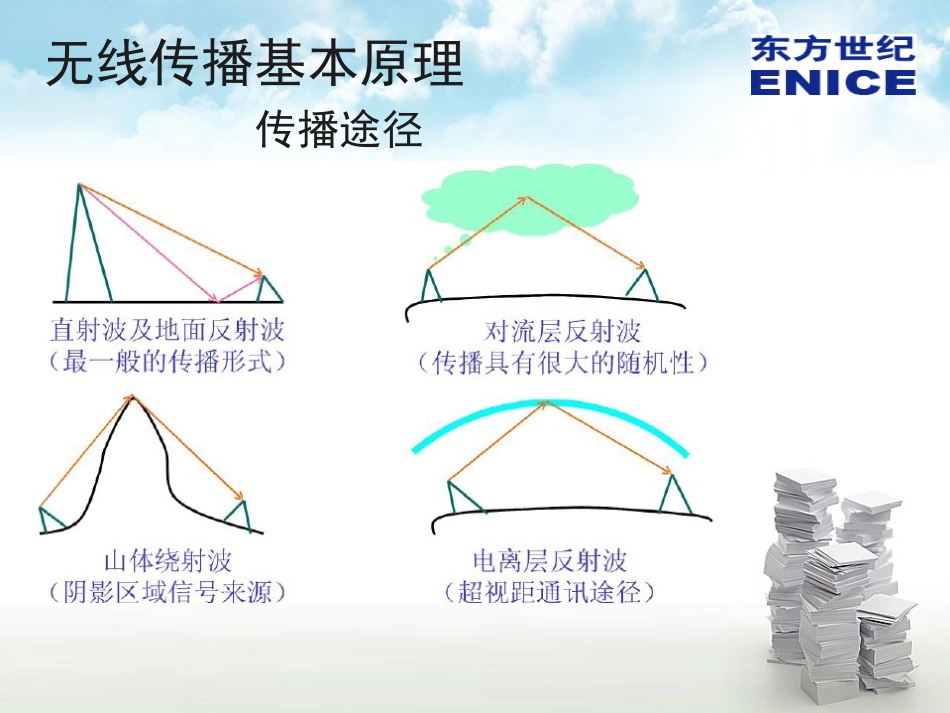

LOGO课程内容无线传播基础1天线基础知识2无线传播模型3天线覆盖理论4LOGO无线传播基本原理频谱划分LOGO无线传播基本原理传播途径LOGO无线传播基本原理具体案例返回目录LOGO天线是将传输线中的电磁能转化成自由空间的电磁波，或将空间电磁波转化成传输线中的电磁能的专用设备。天线基本知识天线是什么？LOGO天线基本知识天线是什么？LOGO天线基本知识重要参数增益Text波瓣宽度前后比极化方式点击进入下倾角驻波比输入阻抗返回目录LOGO天线基本知识增益继续看天线参数LOGO天线基本知识下倾角继续看天线参数LOGO天线基本知识波瓣宽度继续看天线参数LOGO天线基本知识驻波比继续看天线参数LOGO天线基本知识输入阻抗继续看天线参数LOGO天线基本知识前后比继续看天线参数LOGO天线基本知识极化继续看天线参数LOGO要想了解一个无线传播模型，我们首先必须了解两个概念：传播损耗和信号衰落传播损耗通常定义发射功率与接收功率的比值为传播损耗。做蔬菜长途贩运生意的人都知道，假若从农民手里购买的白菜为每斤1毛钱，加上中间环节的运输费、摊位费、税、包装费等，到了最终消费者手中每斤至少得5毛钱。最终卖菜者赚得钱需要从总营业额中减去所有的利润损耗。无线电波传播的时候也一样，在空气中，微尘颗粒、大气中的水分子、气体分子都会对电磁波有吸收和散射作用，使通过大气的电磁波能量衰减，即损耗。传播损耗主要是随距离变化的路径损耗（PathLoss），影响该路径损耗的三种最基本的传播机制为反射、绕射和散射，即有反射损耗（ReflectionLoss）、绕射损耗(ScatteredLoss)、地物损耗（ClutterLoss）。如果电磁波穿过墙体、车体、树木等等障碍物，还需考虑穿透损耗(PenetrationLoss)。如果将手机贴近的人体使用，还需考虑人体损耗(BodyLoss)等等。即使是理想条件下的从全向点源天线至接收天线的自由空间传播，也因为接收天线接收的信号功率仅仅是发射天线辐射功率的一小部分，同样也存在传播损耗。无线传播模型LOGO无线电波在随机的介质和自然环境中传播，接收点的射频信号场强和电平均是随机变化的，这种变化往往使得信号远远低于正常接受电平，这就是所谓的衰落现象。变化的传播介质和传播环境导致变化的传播损耗导致信号衰落。无线传播模型信号衰落LOGO刚刚我们了解到无线电波在传播中会存在传播损耗，传播模型便是用来预测地形、障碍物、以及人为环境对电波传播中传播路径损耗的影响。数学表达式为：一般可以分为：无线传播模型究竟是什么？1室内传播模型2室外传播模型LOGO无线传播模型室外典型LOGO无线传播模型室内典型LOGO无线传播模型注意点人类总是想用数学的手段为纷繁芜杂的社会、自然现象建立模型，以此得出一些数学的规律来指导我们的工作和生活。但遗憾的是，任何数学模型都是对事物发展变化的普遍规律的近似表达，而不能完全符合实际。如果经济模型管用，那金融危机就不会爆发；如果管理模型管用，就不会有公司倒闭；如果无线传播模型绝对准确，无线网络就不会有弱覆盖。因此：一切要建立在实际上，预测模型仅能用来进行理论预测，要达到理想的效果，缺不了现场的实践！返回目录LOGO无线覆盖理论无线覆盖规划流程LOGO无线覆盖理论链路预算无线链路的组成LOGO无线覆盖理论链路预算无线链路的组成LOGO无线覆盖理论链路预算无线链路的组成LOGO无线覆盖理论链路预算无线链路的组成LOGO无线覆盖理论链路预算无线链路的组成LOGO无线覆盖理论链路预算无线链路的组成要保证各单位技术指标最终满足等式LOGO无线覆盖理论天线下倾覆盖技术在移动通信网络建设初期，基站站间距大，数量少，站型也不大，频率资源相对比较丰富。在这一阶段的网络规划时很少对天线倾角作详细规划，基站功率常常以满功率发射。对于越区覆盖则主要通过增加邻区的办法予以解决。但随着GSM网络的迅速发展，城市中的基站越来越密集，在一个中等城市通常分布数十个基站，在省会城市则达到数百个基站，并且基站密度越来越高，站型也越来越大，如果对越区覆盖仍采用老办法，网络质量将难以保证。因此有必要在规划阶段就对倾角、基站静态发射功率进行更加细致合理的规划，减轻优化阶段的工作量。LOGO无线覆盖理论天线...
