图解管内穿线VIP免费

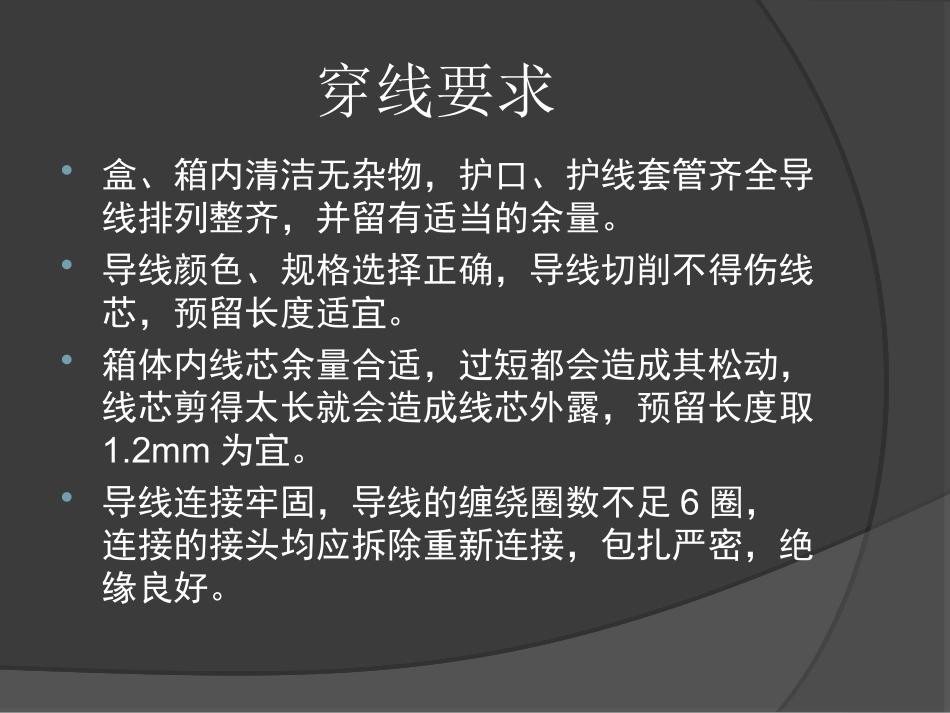

穿线要求盒、箱内清洁无杂物，护口、护线套管齐全导线排列整齐，并留有适当的余量。导线颜色、规格选择正确，导线切削不得伤线芯，预留长度适宜。箱体内线芯余量合适，过短都会造成其松动，线芯剪得太长就会造成线芯外露，预留长度取1.2mm为宜。导线连接牢固，导线的缠绕圈数不足6圈，连接的接头均应拆除重新连接，包扎严密，绝缘良好。导线种类及颜色户内照明相线为红色（本工程中卫生间三联开关控制线白色、黄色、和绿色）黄绿双色为接地线白色为照明控制线选择导线BV-2.5mm2室内：照明、插座、单根卧室壁挂空调插座公共部分：公共照明、电井插座BV-4mm2厨房插座、卫生间插座、客厅柜式空调插座、两台卧室壁挂空调插座回路、竖井插座和照明、机房空调插座NH.BV-2.5mm2应急照明负二层配电室照明风机房照明NH.BV-4mm2负二层排污泵电源线穿带线穿带线的目的是检查管路是否畅通，管路的走向及盒、箱的位置。带线一般均采用细钢丝，先将钢丝的一端弯成不封口的圆圈，再将带线穿入管路内。穿带线受阻时，应用两根钢丝在管路两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。穿导线与断线首先确定导管内的导线根数和颜色然后将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固，使绑扎处形成一个平滑的锥形过渡部位。两人穿线时，应配合协调，一拉一送应为黄色线应为绿色线应为白色线线盒内必须清理干净，线盒位置和鼻子正确。如有问题必须先解决，后穿线。导线预留长度不超过15cm。导线颜色和根数确定准确后穿线成盘导线打开后先找外圈线头，防止打结。穿线过程中两人合作，一拉一送。剪断导线时，导线的预留长度应按以下情况考虑：接线盒、开关盒及灯头盒内每根导线的预留长度应为12cm。配电箱内导线的预留长度应为配电箱箱体周长的1/2。穿导线与断线请严格控制线头预留长度严禁浪费违者必究导线连接及并头缠绕圈数不少于6圈，压回头，多余的剪断。开关导线连接及并头开关、插座内不准许跳线，可参照图片连接甩头。导线接头烫锡烫锡要求用锡锅，保证烫锡饱满，烫完后必须用布将烫锡处的污物或多余的焊剂擦净。接头包扎首先用PVC绝缘胶带从导线接头处始端的完好绝缘层开始，缠绕1～2个绝缘带幅宽度，再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能的收紧绝缘带。最后在绝缘层上缠绕1～2圈后，再进行回缠。采用PVC绝缘胶带包扎时，应将其拉长2倍后再进行缠绕。然后再用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端应用黑联布封严密。开关、插座安装要求室内的开关均为上合下分，且操作灵活，接触可靠。电器，灯具的相线应经开关控制。面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤。成排安装的开关高度应一致，高低差不大于2mm。三孔插座接线，左零、右火、上接地。如开关在此位置，右边应该控制厨房灯具，左边控制生活阳台灯具如开关在此位置，左边应该控制卫生间灯具，右边应控制排气扇双联、三联开关从门边开始依次控制距离开关最近的灯具和排气扇绿色左边一联控制黄色中间一联控制白色右边一联控制面对开关右边一联（白色）控制餐厅灯具面对开关左边一联（黄色）控制厨房灯具安装前仔细阅读开关插座接线图插座类型安全组合型插座（用于室内）安全组合型防溅插座（用于厨、卫）冰箱、空调、洗衣机、抽油烟机、热水器等插座为专用插座（位于厨、卫内的有防溅盒）注：面板安装前仔细阅读图纸，明确各类插座规格型号。其中空调插座和热水器插座为16A，其他插座为10A。照明配电箱安装要求配线排列整齐，并绑扎成束，盘面引出及引进的导线应留有适当余度，便于检修。导线剥削不应伤线芯或线芯过长。多股线应涮锡后再压接，不得减少导线股数。箱内应分别设置汇流排，中性线N和保护地线应在汇流排上连接，不得绞接，并应有编号。箱应安装牢固，平正，其垂直偏差不应大于3mm；安装时，照明配电箱四周应无空隙，其面板四周边缘应紧贴墙面。配电箱箱芯安装时：上方为零线排；下方为地线排；单根导线接线打回头...
