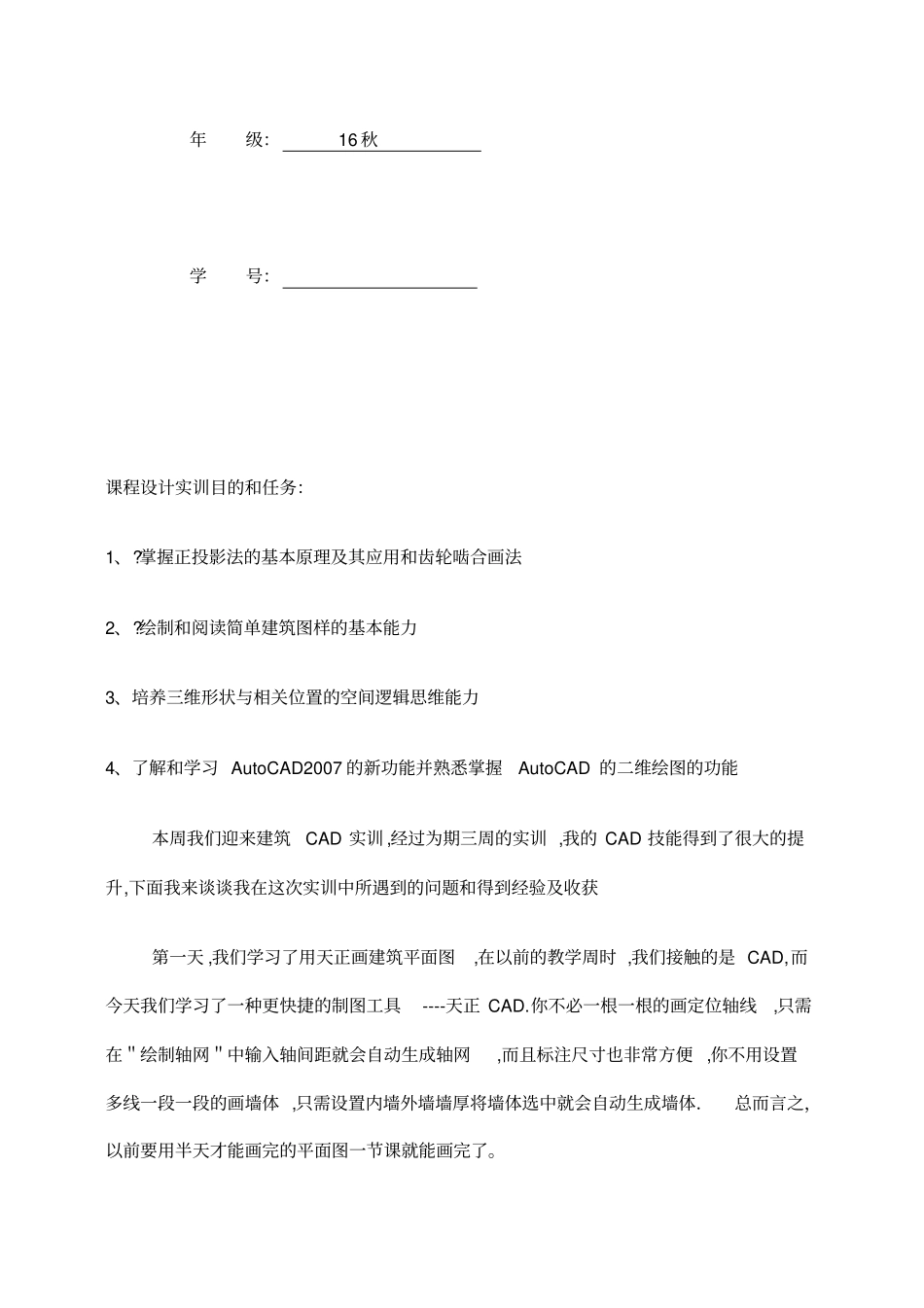

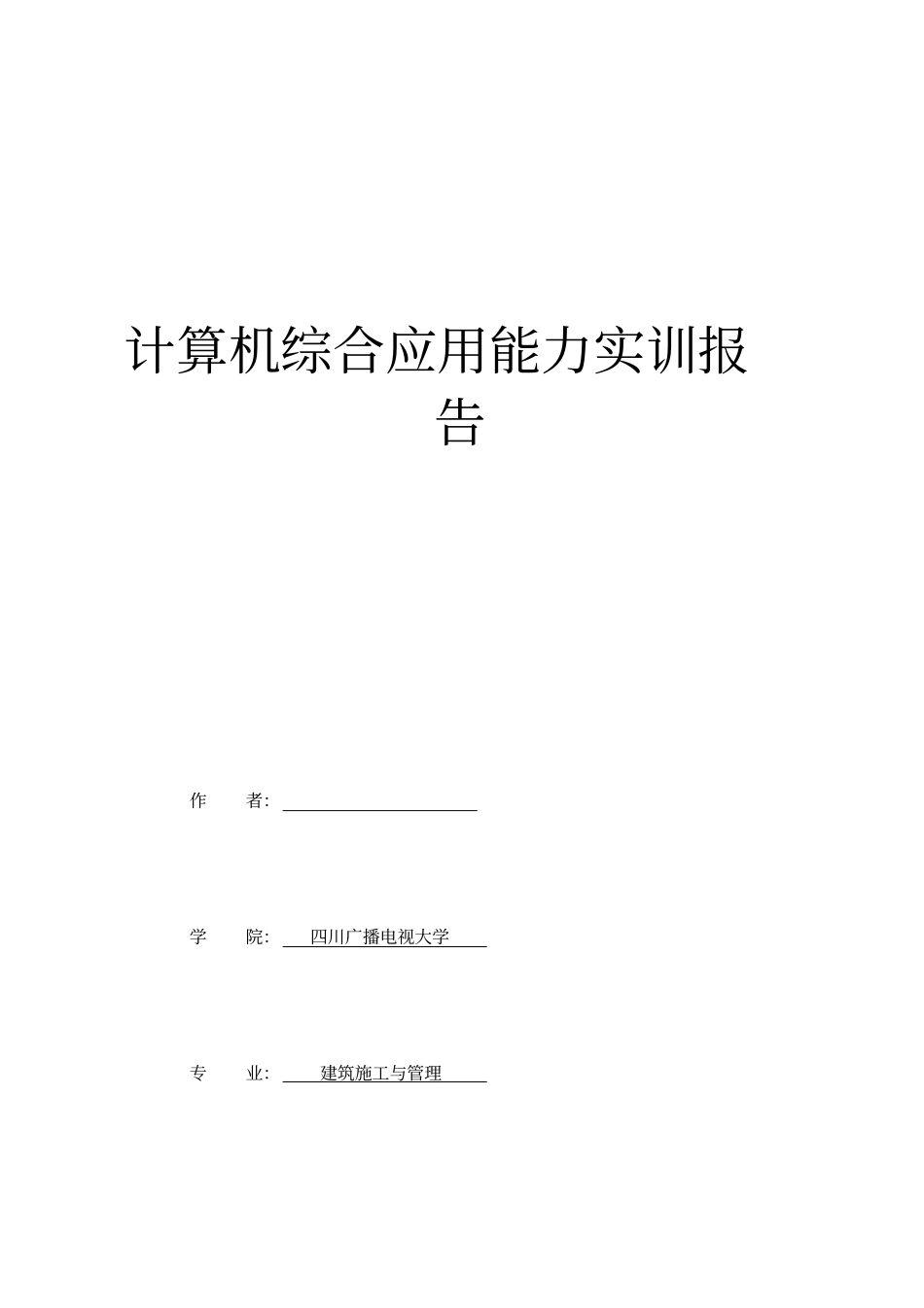

计算机综合应用能力实训报告作者：学院：四川广播电视大学专业：建筑施工与管理年级：16 秋学号：课程设计实训目的和任务：1、?掌握正投影法的基本原理及其应用和齿轮啮合画法2、?绘制和阅读简单建筑图样的基本能力3、培养三维形状与相关位置的空间逻辑思维能力4、了解和学习 AutoCAD2007 的新功能并熟悉掌握AutoCAD 的二维绘图的功能本周我们迎来建筑CAD 实训 ,经过为期三周的实训 ,我的 CAD 技能得到了很大的提升,下面我来谈谈我在这次实训中所遇到的问题和得到经验及收获第一天 ,我们学习了用天正画建筑平面图,在以前的教学周时 ,我们接触的是 CAD,而今天我们学习了一种更快捷的制图工具----天正 CAD.你不必一根一根的画定位轴线,只需在＂绘制轴网＂中输入轴间距就会自动生成轴网,而且标注尺寸也非常方便 ,你不用设置多线一段一段的画墙体 ,只需设置内墙外墙墙厚将墙体选中就会自动生成墙体．总而言之，以前要用半天才能画完的平面图一节课就能画完了。经过今天的学习我总结了在画平面图的步骤是：１. 绘制轴网，两点轴标。２. 修剪轴网，单线变墙。３. 插入门窗，门窗标注。４. 插入楼梯、坡道。５. 绘制阳台、台阶、散水，标注细部尺寸和标高。６. 插入剖切符号、索引符号，附上文字。７. 插入图框，指北针，在标题栏中写入文字。８. 检查后保存，打印电子稿。在画的过程中我也遇到了许多问题，例如：在绘图中，在画散水之前把墙体炸开，结果只有部分墙体有散水．画门窗时，不注意编号，结果门窗插不上等。在画图过程中我也得到许多经验，画一个图的方法不是一成不变的，你可以用多种方法达到目的，例如某些内门的尺寸，如果用门窗标注，数字和尺寸线的位置可能不好，你可以用逐点标注来画或将正交打开，将其移动。下面是我画的平面图：第二天，我门学习了画立面图。首先，我要提到平面图，因为在天正ＣＡＤ中，平面图是立面图的基础，经过实训，我也总结了它的画法：１. 分别画底层、标准层、顶层三副平面图，保存。２. 打开文件布图中的工程管理，新建一个。３. 写层号１，然后点文件，选中底层平面图，选对齐点。４. 写层号２ -＊，然后点文件，选中标准层平面图，选对齐点（注意：要与上一个对齐点位置相对应）。５. 写顶层层号＊，然后点文件，选中顶层平面图，选对齐点（同上）。６. 然后点建筑立面，选中轴线，输入Ｆ生成正立面，输入Ｂ生成背立面。７. 修改尺寸，标高。８. 插入图框，保存，打印电子...
