计算机网络原理试验【静态路由及RIP路由】

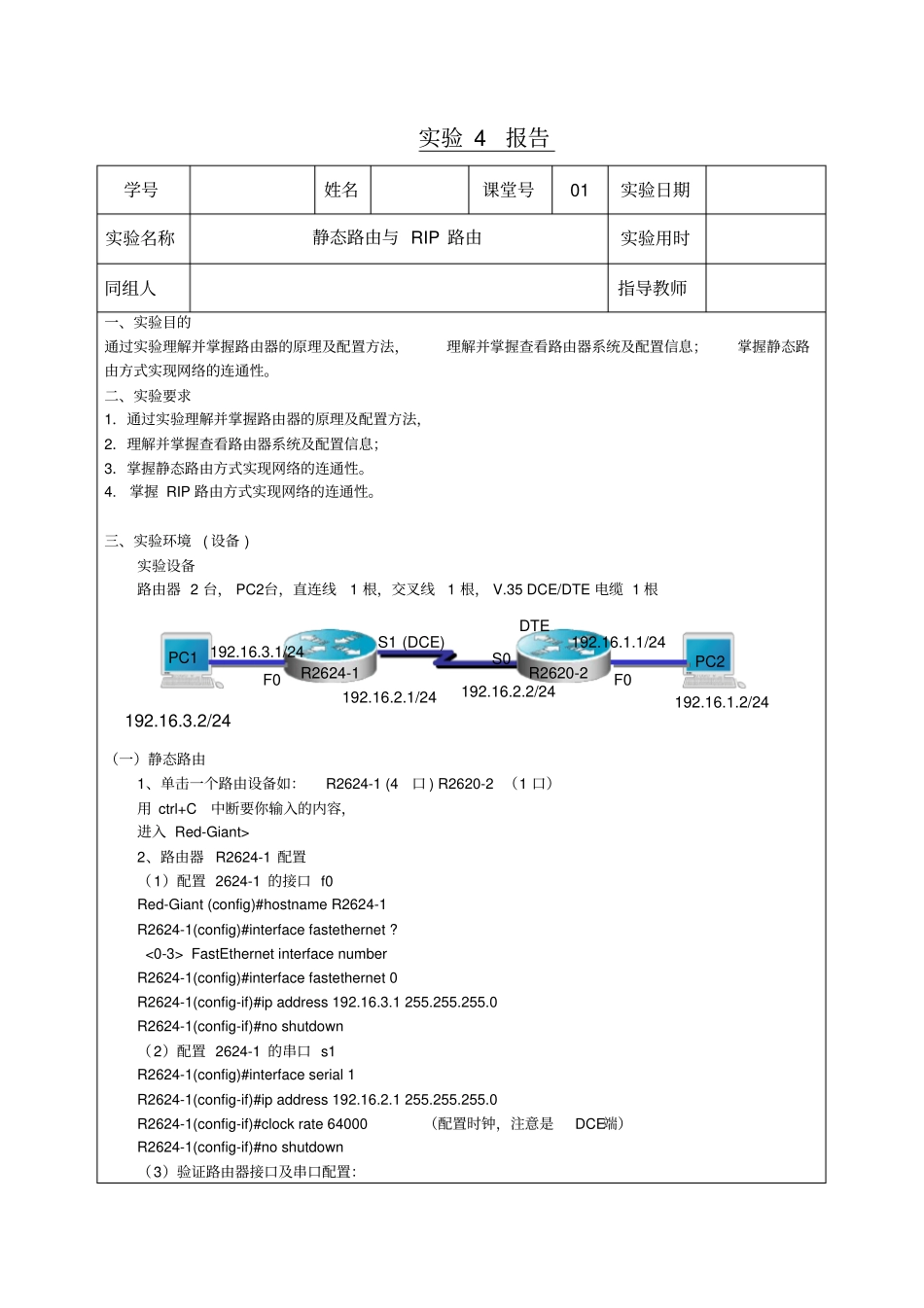

计算机网络原理试验【静态路由及RIP路由】_第1页
1/15

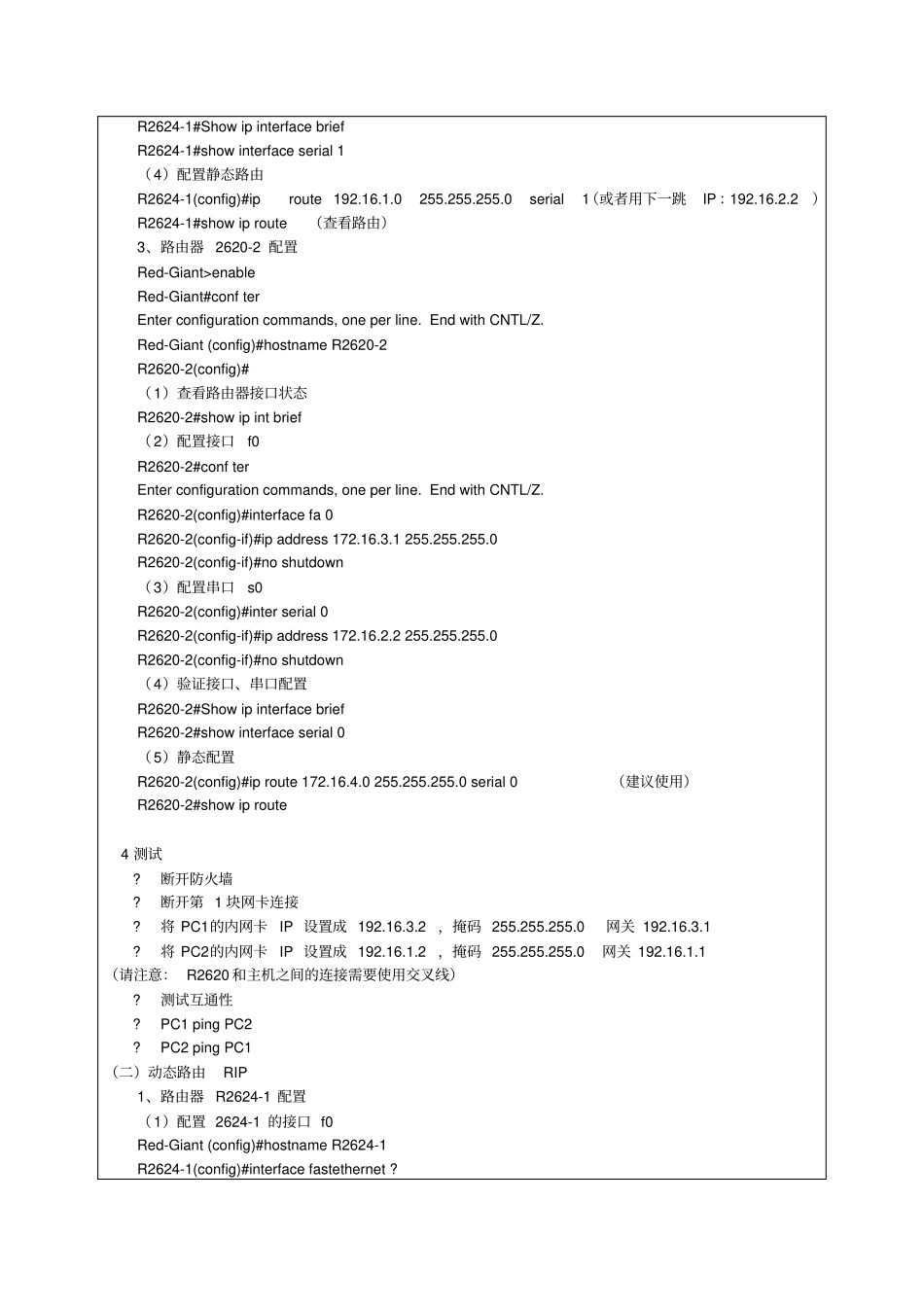

计算机网络原理试验【静态路由及RIP路由】_第2页
2/15

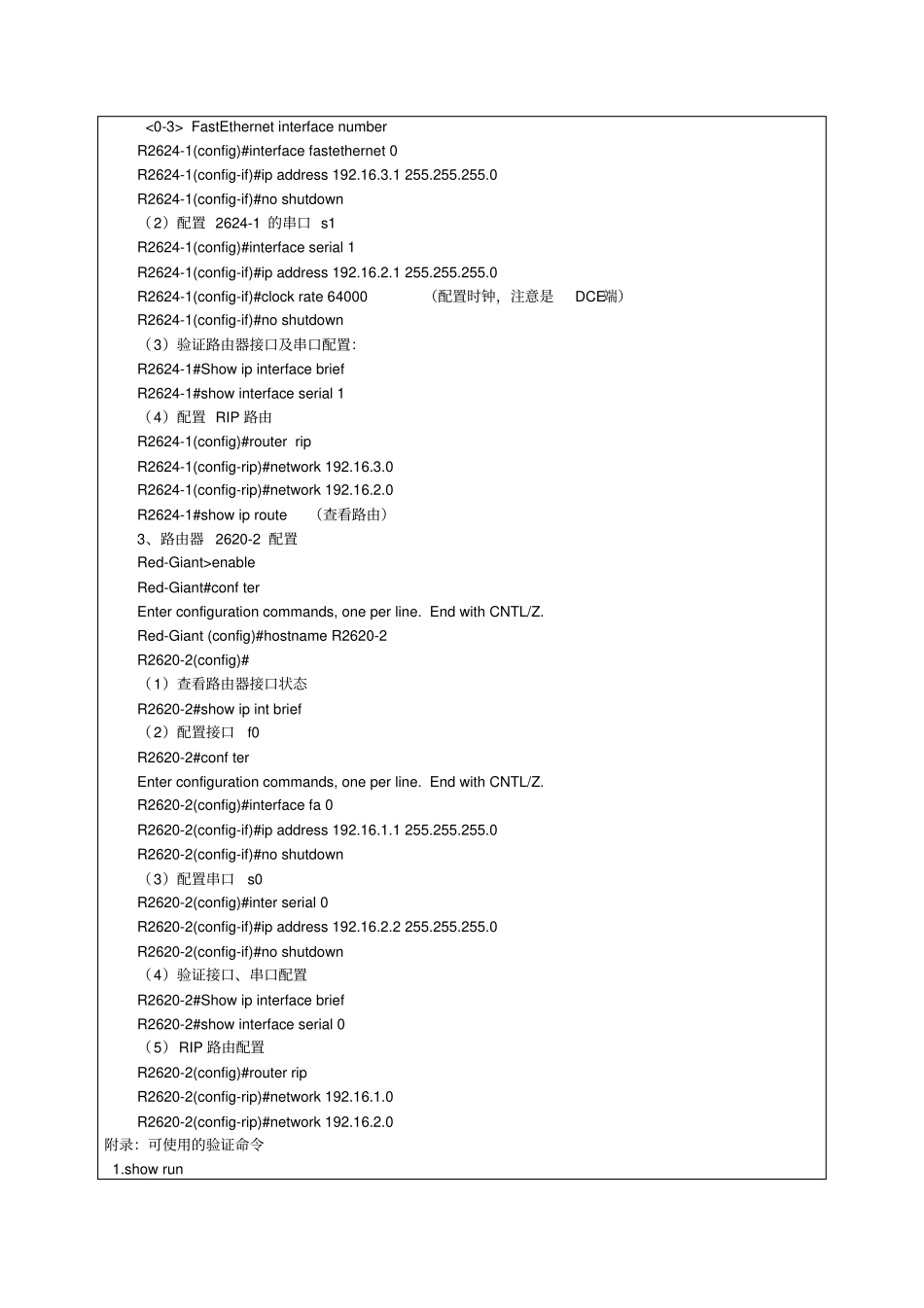

计算机网络原理试验【静态路由及RIP路由】_第3页
3/15
实验 4 报告学号姓名课堂号01 实验日期实验名称静态路由与 RIP 路由实验用时同组人指导教师一、实验目的通过实验理解并掌握路由器的原理及配置方法,理解并掌握查看路由器系统及配置信息;掌握静态路由方式实现网络的连通性。二、实验要求1.通过实验理解并掌握路由器的原理及配置方法,2.理解并掌握查看路由器系统及配置信息;3.掌握静态路由方式实现网络的连通性。4. 掌握 RIP 路由方式实现网络的连通性。三、实验环境 ( 设备 ) 实验设备路由器 2 台, PC2台,直连线1 根,交叉线1 根, V.35 DCE/DTE 电缆 1 根(一)静态路由1、单击一个路由设备如:R2624-1 (4口 ) R2620-2 (1 口)用 ctrl+C中断要你输入的内容,进入 Red-Giant> 2、路由器 R2624-1 配置(1)配置 2624-1 的接口 f0 Red-Giant (config)#hostname R2624-1 R2624-1(config)#interface fastethernet ? <0-3> FastEthernet interface number R2624-1(config)#interface fastethernet 0 R2624-1(config-if)#ip address 192.16.3.1 255.255.255.0 R2624-1(config-if)#no shutdown (2)配置 2624-1 的串口 s1 R2624-1(config)#interface serial 1 R2624-1(config-if)#ip address 192.16.2.1 255.255.255.0 R2624-1(config-if)#clock rate 64000(配置时钟,注意是DCE端)R2624-1(config-if)#no shutdown (3)验证路由器接口及串口配置:192.16.3.2/24 192.16.1.2/24 (DCE) DTE 192.16.3.1/24 192.16.2.1/24 192.16.2.2/24 192.16.1.1/24 S1 S0 F0 F0 R2624-1 R2620-2 PC2 PC1 R2624-1#Show ip interface brief R2624-1#show interface serial 1 (4)配置静态路由R2624-1(config)#ip route 192.16.1.0 255.255.255.0 serial 1(或者用下一跳IP :192.16.2.2)R2624-1#show ip route(查看路由)3、路由器 2620-2 配置Red-Giant>enable Red-Giant#conf ter Enter configuration commands, one per line. End with CNTL/Z. Red-Giant (config)#hostname R2620-2 R2620-2(config)# (1)查看路由器接口状态R2620-2#show ip int brief (2)配置接口f0 R2620-2#conf ter Enter configuration commands, one per line. End with CNTL/Z. R2620-2(config)#interface fa 0 R2620-2(config-if)#ip address 172.16.3.1 255.255.255.0 R2...
