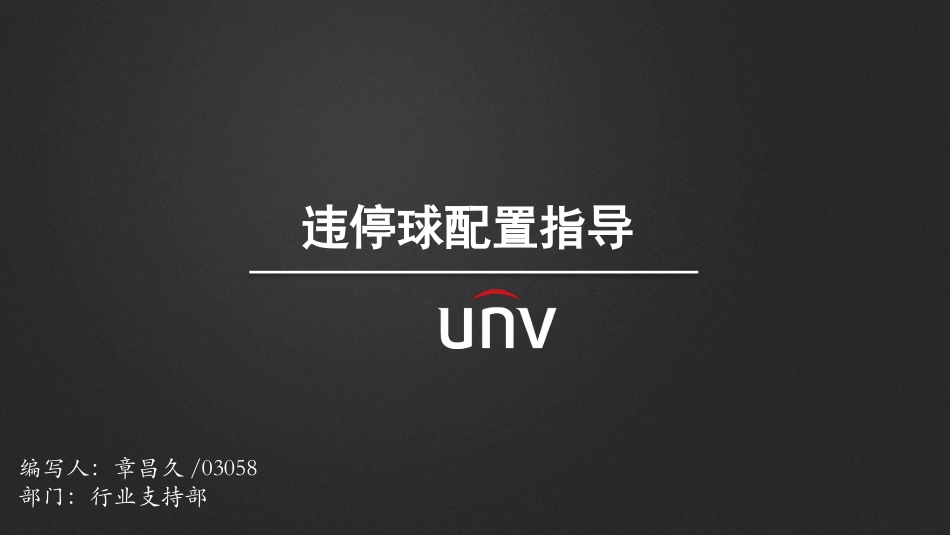

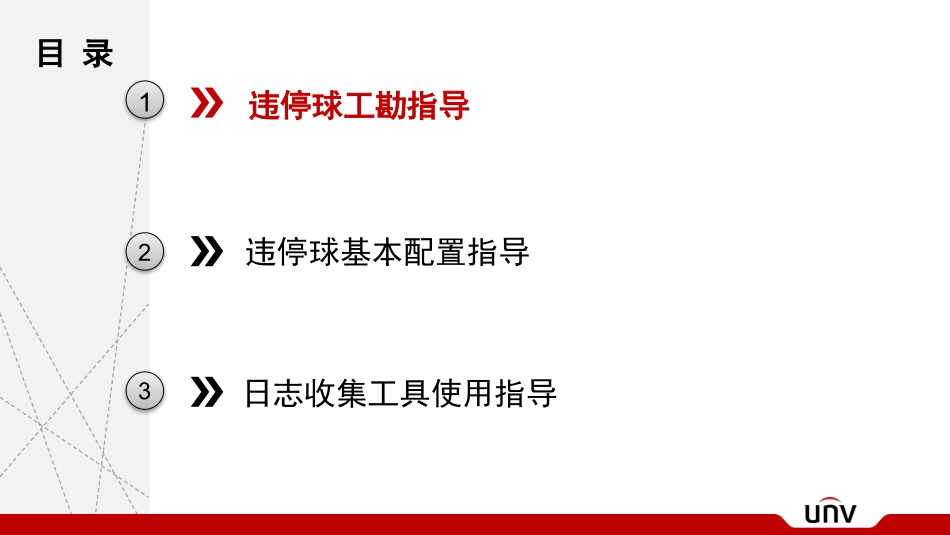

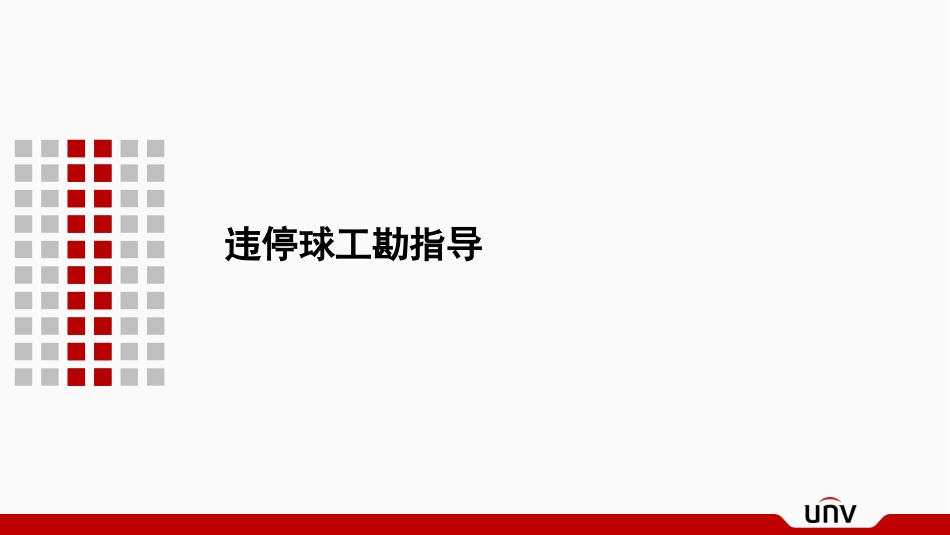

违停球配置指导编写人：章昌久/03058部门：行业支持部目录123违停球工勘指导违停球基本配置指导日志收集工具使用指导违停球工勘指导违停球简介HIC6622EX30I-5LIR-IT违章业务违停抓拍压线逆行抓拍针对在预先设定好的监控区域内停车超过一定时间长度的车辆进行两次全景抓拍、两次特写抓图取证针对预先设定好的监控区域内有车辆压道路实线或者是反向行驶时对其进行跟踪抓拍取证设备设备型号设备名称普通违停球HIC6621EX22I-5LIR-IT红外智能球机(1080p22倍)HIC6622EX30I-5LIR-IT红外智能球机(1080p30倍)HIC6622EX30I-5LWH-IT白光智能球机(1080p30倍)星光违停球HIC6622I-HX30IR@A-L-IT红外星光智能球机(1080p30倍)HIC6622I-HX30WH@A-L-IT白光星光智能球机(1080p30倍)违章业务流程违停抓拍压线逆行抓拍监控区域内车辆超允许停留时间后进行一次全景抓拍和一次特写抓拍相机继续计时,车辆超违停触发时间后进行第二次全景抓拍和第二次特写抓拍，以上四张照片形成证据链监控区域内相机第一次抓拍进入的车辆，车辆触发违规规则后抓拍第二张并跟踪车辆跟踪车辆过程中抓拍第三张照片形成证据链，平台对第三张照片进行车辆特写作为第四张照片构成完整证据链违停球安装位置要素•安装高度：安装高度保持在6-10米，推荐立杆高度6米；•安装位置：球机要安装在视野开阔的地方，逆行压线要安装在道路的正中央；•安装牢靠：球机安装后云台以最大转速转动时不能出现晃动以及道路前后仰角正常，不能出现前后倾斜的情况；•设备防护：球机安装完成之后电源和网络接头必须做好防水和防漏电处理；•设备推荐最佳违停监控区域：20~68米；•设备推荐最佳压线逆行监控区域：场景区域至少距离球机点位至少40米违停球监控场景违停业务考虑要素可检最近距离可检最远距离检测区域场景倍率立杆高度(m)球机距画面中心点水平距离(m)23.71106.8483.1336.04032.06140.00107.9446.05040.32140.0099.6856.060可检最近距离可检最远距离检测区域场景倍率立杆高度(m)球机距画面中心点水平距离(m)22.64102.2879.6436.04030.64136.48105.8346.05038.57170.65132.0956.06046.45200.00153.5566.07022X推荐表：30X推荐表：违停球监控场景压线逆行业务考虑要素请选择设备型号倍率杆高(m)画面中心距离杆底推荐最近距离(m)画面中心距离杆底推荐最远距离(m)场景距离杆底最远距离(m)HIC6621EX22I-5LIR-IT3646.7656.76100.00HIC6622EX30I-5LIR-IT3644.3154.31140.00监控区域：压线逆行的监控区域为保证车辆能够被球机云台跟踪上，需要保证监控区域在离立杆位置至少40米以外，同时22倍违停球最远不能大于100，30倍不能大于140，否则无法正常变倍抓拍以及跟踪效果变差。违停球监控场景考虑要素违停业务压线逆行业务监控角度±45°之内相机需安装在道路正上方(±25°)抓拍方向优先选择车头均支持来去向车辆抓拍，推荐去向车辆抓拍道路特征道路场景尽量避免岔路口，另外也不可以是十字路口，在球机画面中不可以出现弯道。监控点存在斜坡时，此时可以考虑在坡道的下方安装球机。避免岔路口及十字路口，也应避免在球机画面及画面前后30m内不可出现弯道。遮挡球机画面中不可有树枝(潜在树枝)、广告牌、线缆等遮挡球机画面中避免有遮挡物，需保证球机视野场景前30m内无遮挡车速≤40km/h监控宽度≤8m，即最多监控两车道地面标识线地面标识线≥图像1/2高度方案选型指导-违停业务•单个监控方案•对于单个监控区域，常规的安装方法是将违停球直接装在车辆的正前方。正向抓拍的安装方法如右图所示，确定好设备立杆位置，通过跳臂最终使违停球位于待监控车辆车牌上方的位置左右，这样能使车辆处于最小的角度，有利于车辆及车牌的识别。方案选型指导-违停业务•多个监控方案•多个监控区域只要监控区域一直在可监控的区域中并且满足检测要求，可一直在该区域中设置多个检测规则区域。方案选型指导-压线逆行业务单车道双车道对于逆行压线单车道的监控，需要保证球机安装的位置要在道路的中央；对于双车道而言，可设置的规则更多，同时监控的场景也更大。但是在工勘上与单个车道的设置几乎没什么区别，只需要将球机安装在监控的双车道的正中央即可。违停...
