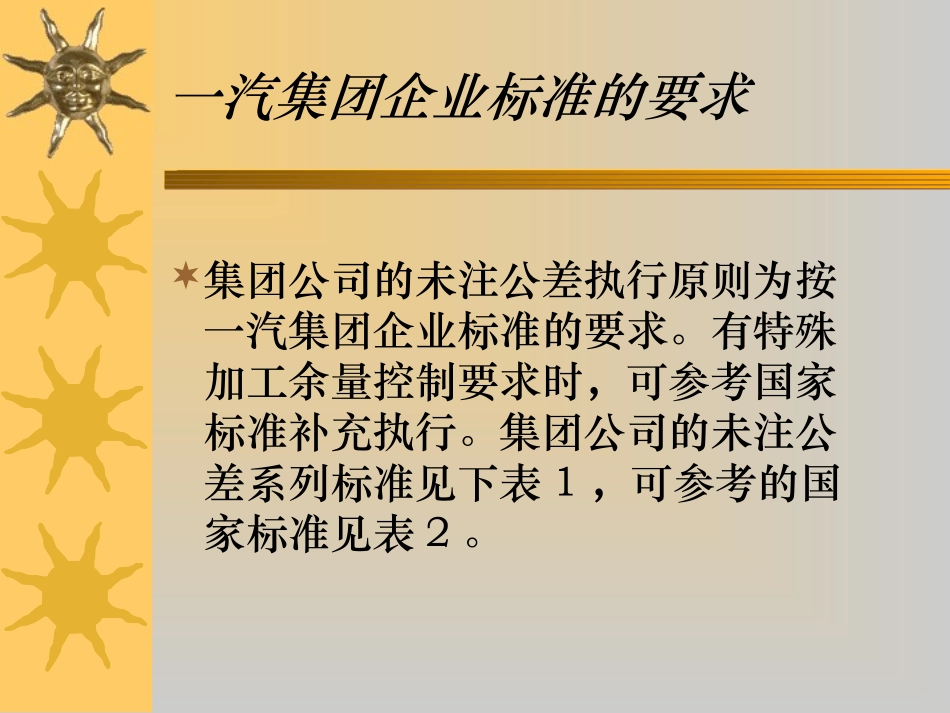

一汽集团技术中心标准化室于桂芳一般（未注）尺寸公差系列企业标准及应用2019.9.10一般公差要求由于尺寸误差和几何特征误差的存在，要保证零件的使用功能就必须对这些误差加以控制，超出将会损坏零部件的功能。因此零件在图样上表达的所有要素都是有一定公差要求的。在设计图样上直接标注出来的尺寸公差和形位公差是一些重要且需要特殊控制的要素，对于无特殊控制要求的要素则按一般公差要求，既我们俗称的未注公差。一汽集团企业标准的要求集团公司的未注公差执行原则为按一汽集团企业标准的要求。有特殊加工余量控制要求时，可参考国家标准补充执行。集团公司的未注公差系列标准见下表1，可参考的国家标准见表2。应执行的集团公司标准CA/CBG-1-1982切削零件未注公差尺寸的公差CA/CBG-2-1982冷冲压件未注公差尺寸的公差CACBG-3-1992铸件未注公差尺寸的公差CACBG-4-1988锻件未注公差尺寸的公差CACBG-5-1988未注明的形状和位置公差CA/CBG-6-1983（废止）尺寸公差与形位公差的关系-公差原则CA/CBG-7-1986（被替代）塑料模制件尺寸公差CACBG-8-1990焊件未注公差尺寸的极限偏差CACBG-9-1991未注公差角度的极限偏差参考执行的相关国家标准GB/T12362-2019钢质模锻件公差及机械加工余量GB/T6414-2019铸件公差及机械加工余量GB/T13914-2019冲压件尺寸公差GB/T13915-2019冲压件角度公差GB/T13916-2019冲压件形状和位置未注公差GB/T4249-2019公差原则（已出2019版）GB/T19804-2019焊接结构的一般尺寸公差和形位公差未注公差在图样上的标注GB/T1804-2000附录A1条规定“采用一般公差的要素在图样上可不单独注出其公差，而是在图样上、技术要求或技术条件（如企业标准）中作出总的说明。”集团公司标准CA/CBW-3《汽车产品制图标准》2.8.4条规定“图样上未注公差尺寸的公差按CA/CBG-1~CA/CBG-4的规定”。2.9.3条规定“形位公差未注公差，除铸、锻表面，位置度和线、面轮廓度外，均按CAC/CBG-5的规定”未注公差在图样上的标注因此，凡是我们的设计图样中没有标注出尺寸公差的尺寸数值均是默认为执行了集团公司的未注公差系列标准的。如果对加工余量、铸件壁厚等有控制要求的，则应在图样技术要求部位列出执行的国家标准。图样中不注明未注公差标准的问题因为未注公差的系列标准在设计图样中不标注，所以生产及生产管理单位只通过设计文件是无法了解到图样中具体未注公差尺寸公差值的。容易出现不了解图样中的未注公差执行的是什么标准，未注公差数值是多少的问题。因为不需要在图样中进行具体执行标准的标注，易设计人员对企业标准的未注公差系列标准的要求等级的不关心不了解。久而久之易造成年轻设计人员对自己设计图样中未注公差值要求的全不知情，发生相关问题后处理起来很被动。未注尺寸公差系列企业标准的应用未注尺寸公差系列企业标准的应用CA/CBG-1-1982《切削零件未注公差尺寸的公差》该标准无论是在基本尺寸的分段上，还是在具体结构的公差选用上都要比GB/T1804-2000更详细和具体。比如该标准将未注公差的数值分为4个表：表1为未注结构尺寸公差值，按轴类、孔类和非轴孔类又分为三列；表2为未注定位尺寸公差值，表3为倒角和倒圆半径未注尺寸公差值，表4为螺纹长度未注尺寸公差值（不推荐使用）。CA/CBG-1-1982涉及到的专业术语定义孔类：即为包容面，主要是圆柱形的内表面，但也包括其他内表面中由单一尺寸确定的部分。轴类：即为被包容面，主要是圆柱形的外表面，也包括其他外表面中由单一尺寸确定的部分。非孔轴类：不属于孔类与轴类的表面，即无配合的暴露表面。CA/CBG-1-1982《切削零件未注公差尺寸的公差》而其中表1对基本尺寸的分段要比国标细很多，如6～30GB/T1804为一段，而CA/CBG-1标准中30以下的尺寸分了7段。其中每段的公差数值是按GB/T1800.3的IT14级，相当国标GB/T1804-2000的m级或精于m级。而表2规定的是组孔内任意两个孔的中心距，我们知道位置度是没有未注公差的，如果没有位置度公差的标注，定位尺寸既为用尺寸公差控制，而未注的定位尺寸公差就是使用表2中的数值，使用表2的时候应注意：对于不同直径孔的中心距公差按直径的算术平均值来确定，...
