讲义2019二建机电1v1基础班-专题六：动力设备安装工程施工技术二VIP专享

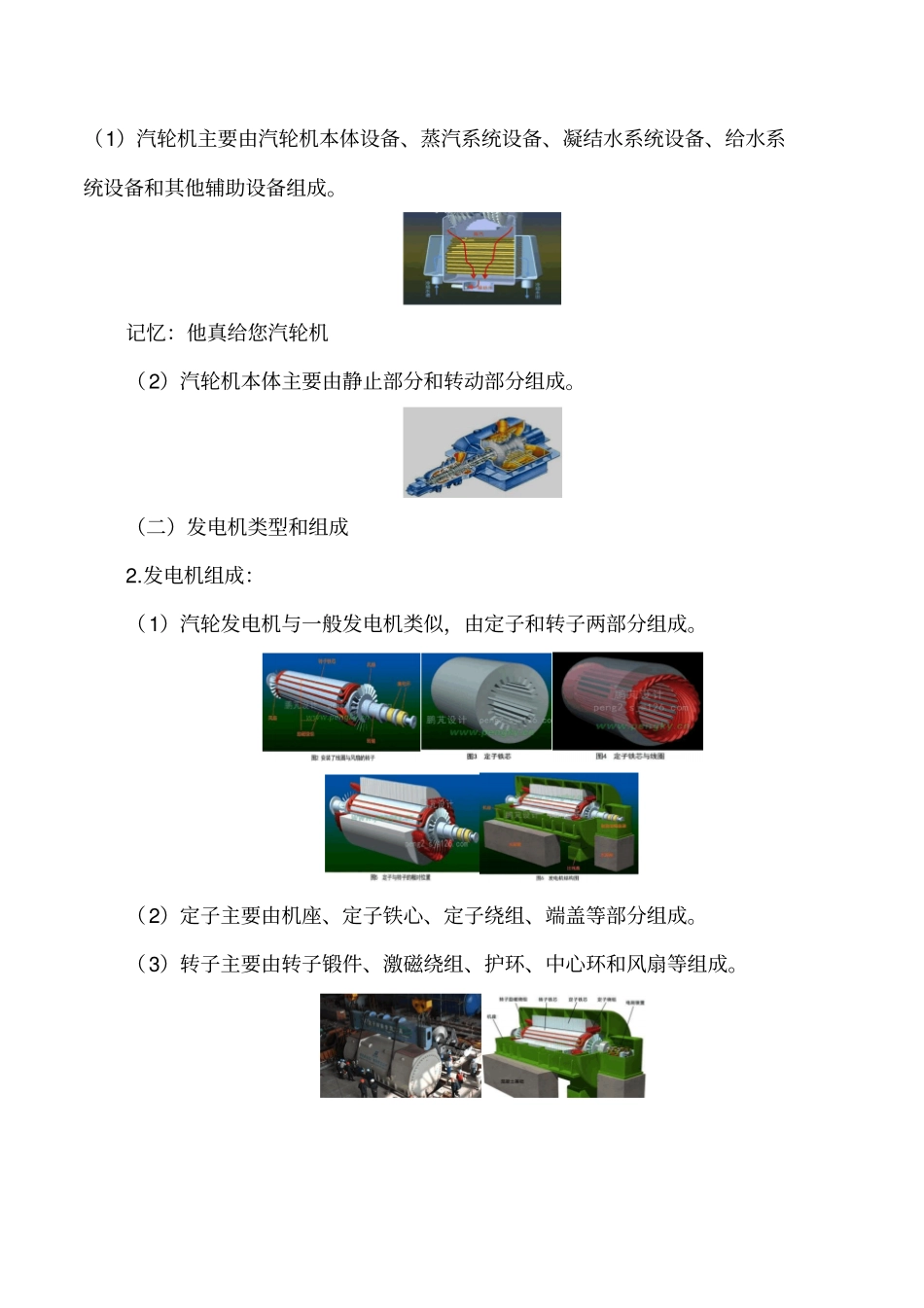

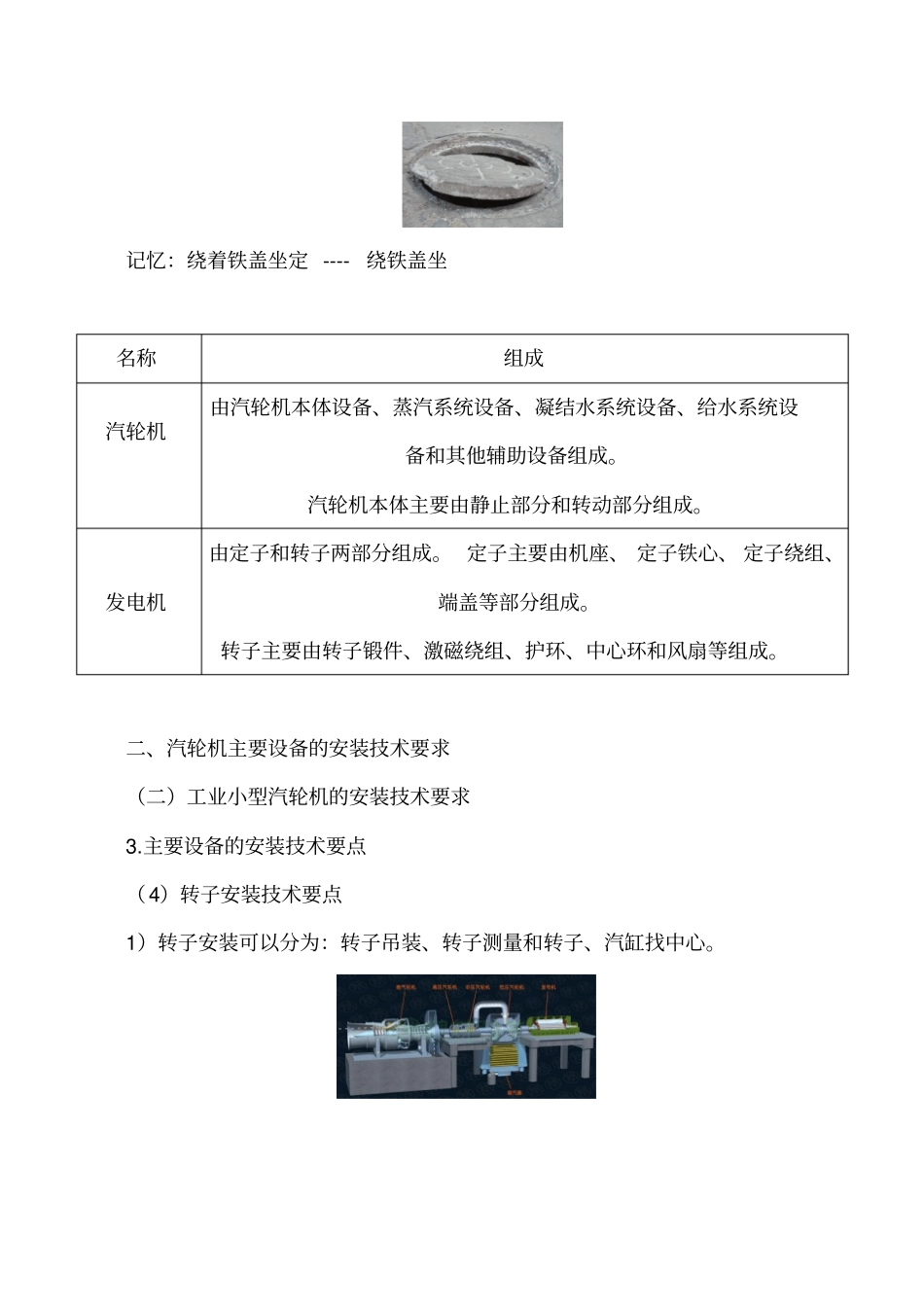

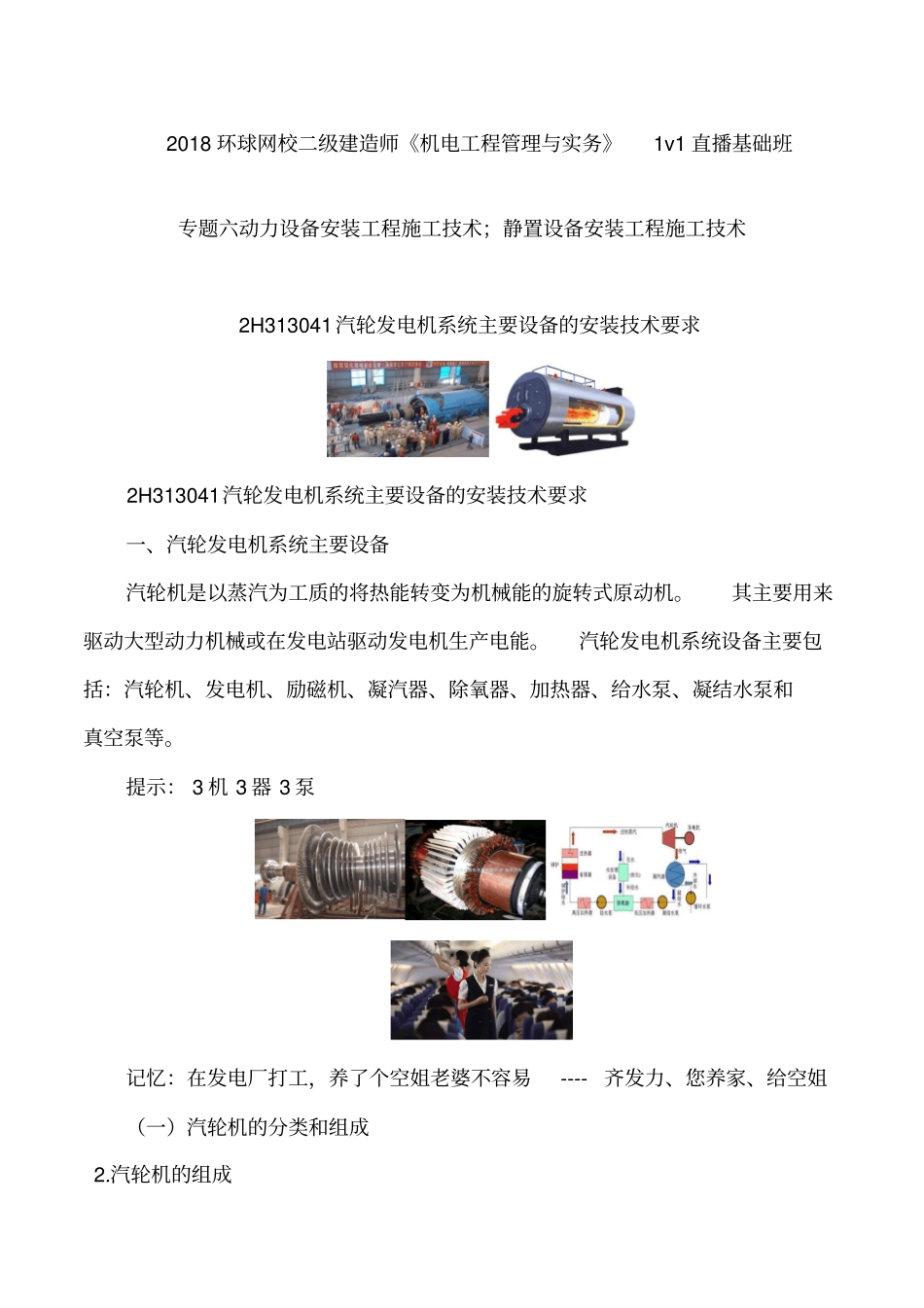

2018 环球网校二级建造师《机电工程管理与实务》1v1 直播基础班专题六动力设备安装工程施工技术；静置设备安装工程施工技术2H313041汽轮发电机系统主要设备的安装技术要求2H313041汽轮发电机系统主要设备的安装技术要求一、汽轮发电机系统主要设备汽轮机是以蒸汽为工质的将热能转变为机械能的旋转式原动机。其主要用来驱动大型动力机械或在发电站驱动发电机生产电能。汽轮发电机系统设备主要包括：汽轮机、发电机、励磁机、凝汽器、除氧器、加热器、给水泵、凝结水泵和真空泵等。提示： 3 机 3 器 3 泵记忆：在发电厂打工，养了个空姐老婆不容易----齐发力、您养家、给空姐（一）汽轮机的分类和组成2.汽轮机的组成（1）汽轮机主要由汽轮机本体设备、蒸汽系统设备、凝结水系统设备、给水系统设备和其他辅助设备组成。记忆：他真给您汽轮机（2）汽轮机本体主要由静止部分和转动部分组成。（二）发电机类型和组成2.发电机组成：（1）汽轮发电机与一般发电机类似，由定子和转子两部分组成。（2）定子主要由机座、定子铁心、定子绕组、端盖等部分组成。（3）转子主要由转子锻件、激磁绕组、护环、中心环和风扇等组成。记忆：绕着铁盖坐定 ----绕铁盖坐名称组成汽轮机由汽轮机本体设备、蒸汽系统设备、凝结水系统设备、给水系统设备和其他辅助设备组成。汽轮机本体主要由静止部分和转动部分组成。发电机由定子和转子两部分组成。 定子主要由机座、 定子铁心、 定子绕组、端盖等部分组成。转子主要由转子锻件、激磁绕组、护环、中心环和风扇等组成。二、汽轮机主要设备的安装技术要求（二）工业小型汽轮机的安装技术要求3.主要设备的安装技术要点（4）转子安装技术要点1）转子安装可以分为：转子吊装、转子测量和转子、汽缸找中心。2）转子吊装应使用有制造厂提供并具备出厂试验证书的专用横梁和吊索，否则应进行 200%的工作负荷试验（时间为1h）。3）转子测量应包括：轴颈圆度、圆柱度的测量、转子跳动测量（径向、端面和推力盘不平度）、转子水平度测量。记忆：旋转着跳水 ----圆圆跳水（5）汽缸扣盖安装技术要点1）扣盖工作从下汽缸吊入第一个部件开始至上汽缸就位且紧固连接螺栓为止，全程工作应连续进行，不得中断。2）汽轮机正式扣盖之前，应将内部零部件全部装齐后进行试扣，以便对汽缸内零部件的配合情况全面检查。3）试扣前应用压缩空气吹扫汽缸内各部件及其空隙，确保汽缸内部清洁无杂物、结合面光洁、并保证各孔洞通道部分畅通，...
