讲义2019二建机电1v1基础班-专题二：机电工程常用工程设备二VIP专享

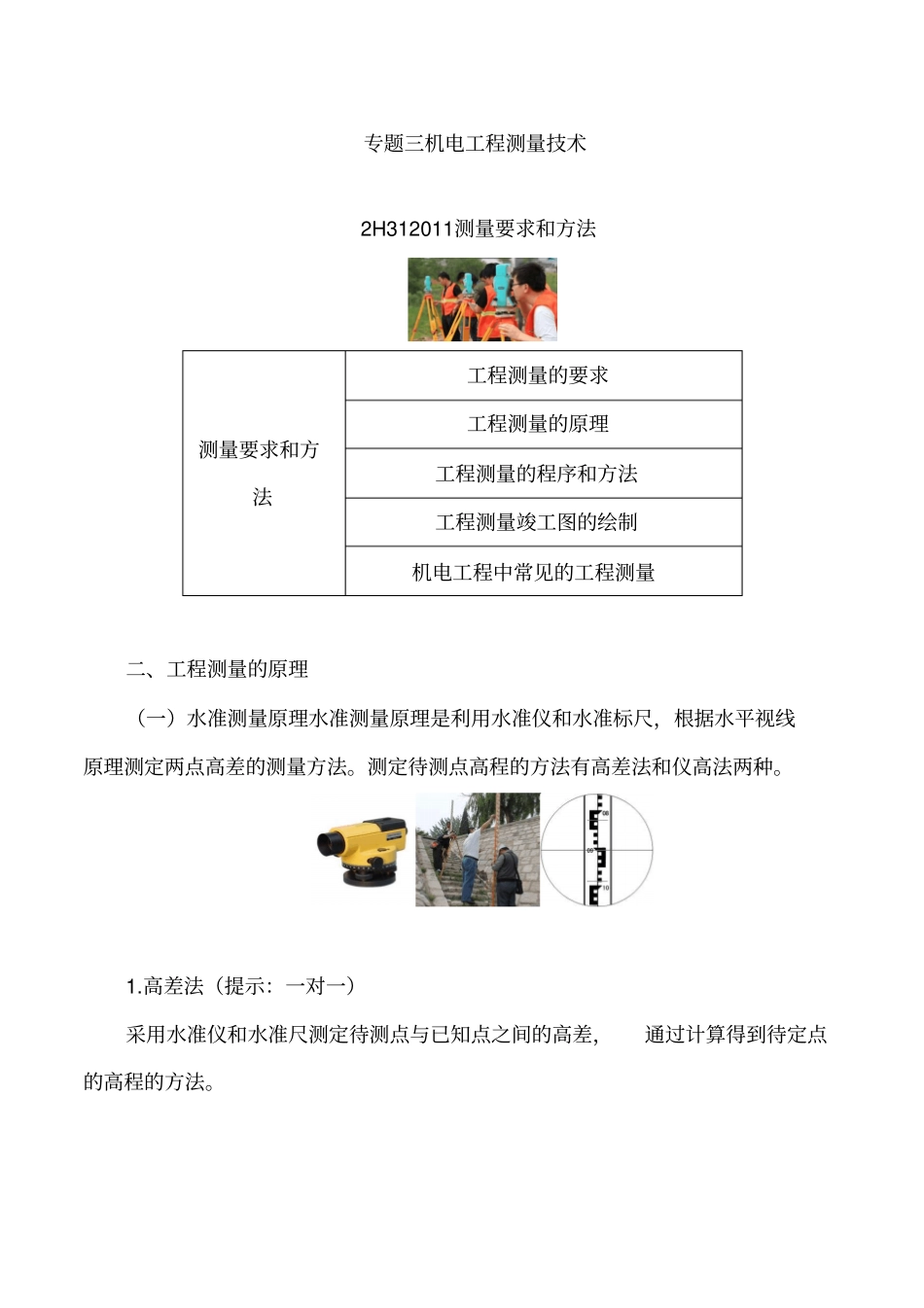

专题三机电工程测量技术2H312011测量要求和方法测量要求和方法工程测量的要求工程测量的原理工程测量的程序和方法工程测量竣工图的绘制机电工程中常见的工程测量二、工程测量的原理（一）水准测量原理水准测量原理是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。测定待测点高程的方法有高差法和仪高法两种。1.高差法（提示：一对一）采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法。HB=HA+hAB=HA+（a-b）2.仪高法 (提示：一对多 ) 采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。例如：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法是比较方便的。所以，在工程测量中仪高法被广泛地应用。（二）基准线测量原理基准线测量原理是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。测定待定位点的方法有水平角测量和竖直角测量。2.安装基准线的设置平面安装基准线不少于纵横两条。3.安装标高基准点的设置根据设备基础附近水准点，用水准仪测出标高具体数值。相邻安装基准点高差应在 0.5mm 以内。4.沉降观测点的设置沉降观测采用二等水准测量方法。例如，对于埋设在基础上的基准点，在埋设后就开始第一次观测，随后的观测在设备安装期间连续进行。分类测量仪器测量原理测量内容测量方法水准测量水准仪、水准标尺水平视线原理高程、高差高差法、仪高法基准线测量经纬仪、检定钢尺两点成一线基准线水平角测量、竖直角测量三、工程测量的程序和方法（一）工程测量的程序(提示：先网再线最后2 点) 无论是建筑安装还是工业安装的测量，其基本程序都是：建立测量控制网→设置纵横中心线→设置标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。记忆：国王去测量遭遇不测----王中镖降国旗（二）平面控制测量1.平面控制测量的要求（2）平面控制网建立的测量方法有三角测量法、导线测量法、三边测量法等。记忆：边角倒平（4）平面控制网的坐标系统，应满足测区内投影长度变形值不大于2.5cm/km。2.平面控制网布设的要求（1）导线测量法的主要技术要求：1）当导线平均边长较短时，应控制导线边数。2）导线宜布设成直伸形状，相邻边长不宜相差过大。3）当导线网用作首级控制时，应布设成环形网，网内不同环节上的点不宜相距过近。4）各等级三边网的起始边至最远边之间的三角形个数不宜多于10 个。（3）三角测量的网（锁）布设应...
