讲义2019二建水利1v1基础班-专题七:水利水电工程施工导流二

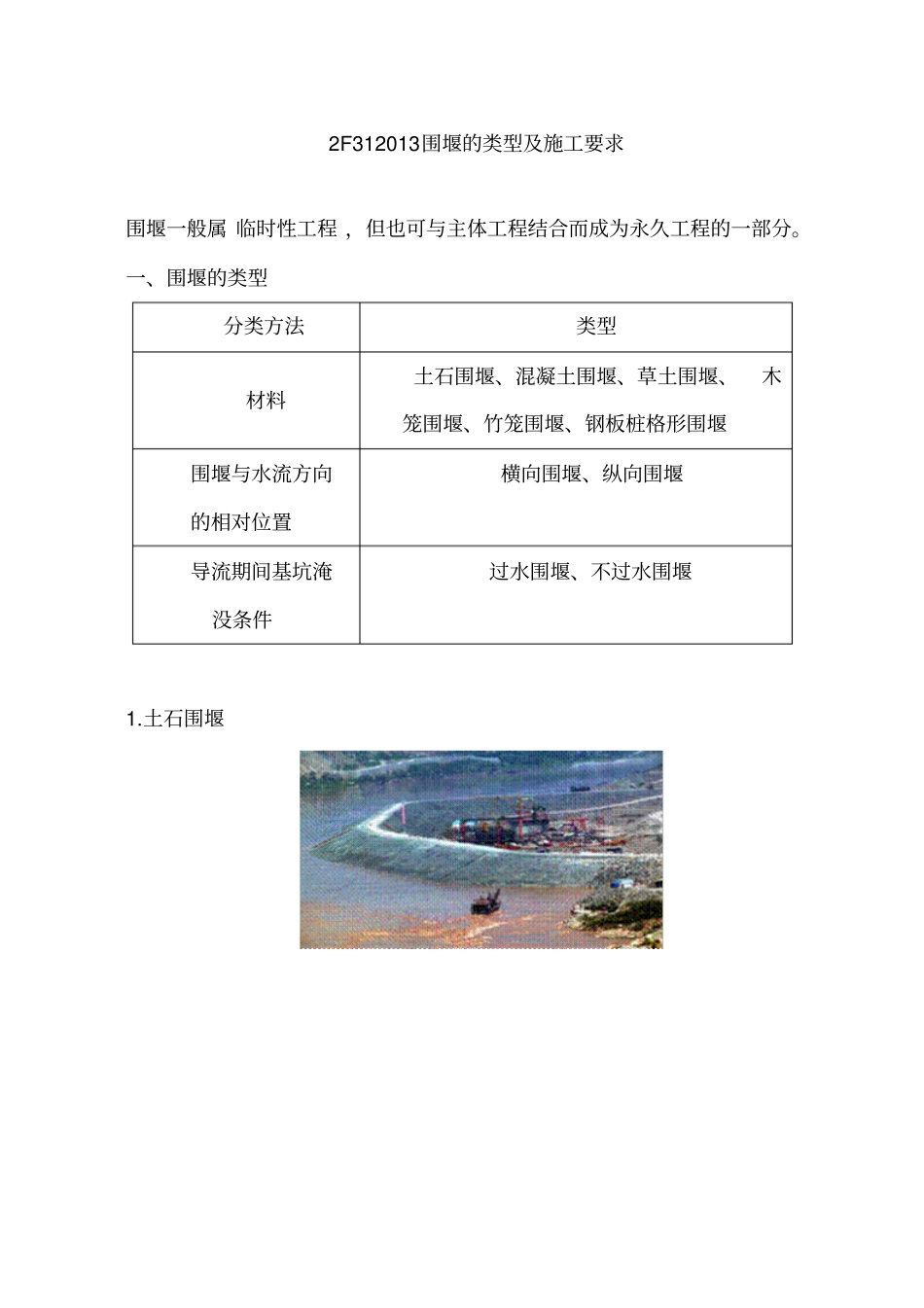

讲义2019二建水利1v1基础班-专题七:水利水电工程施工导流二_第1页
1/9

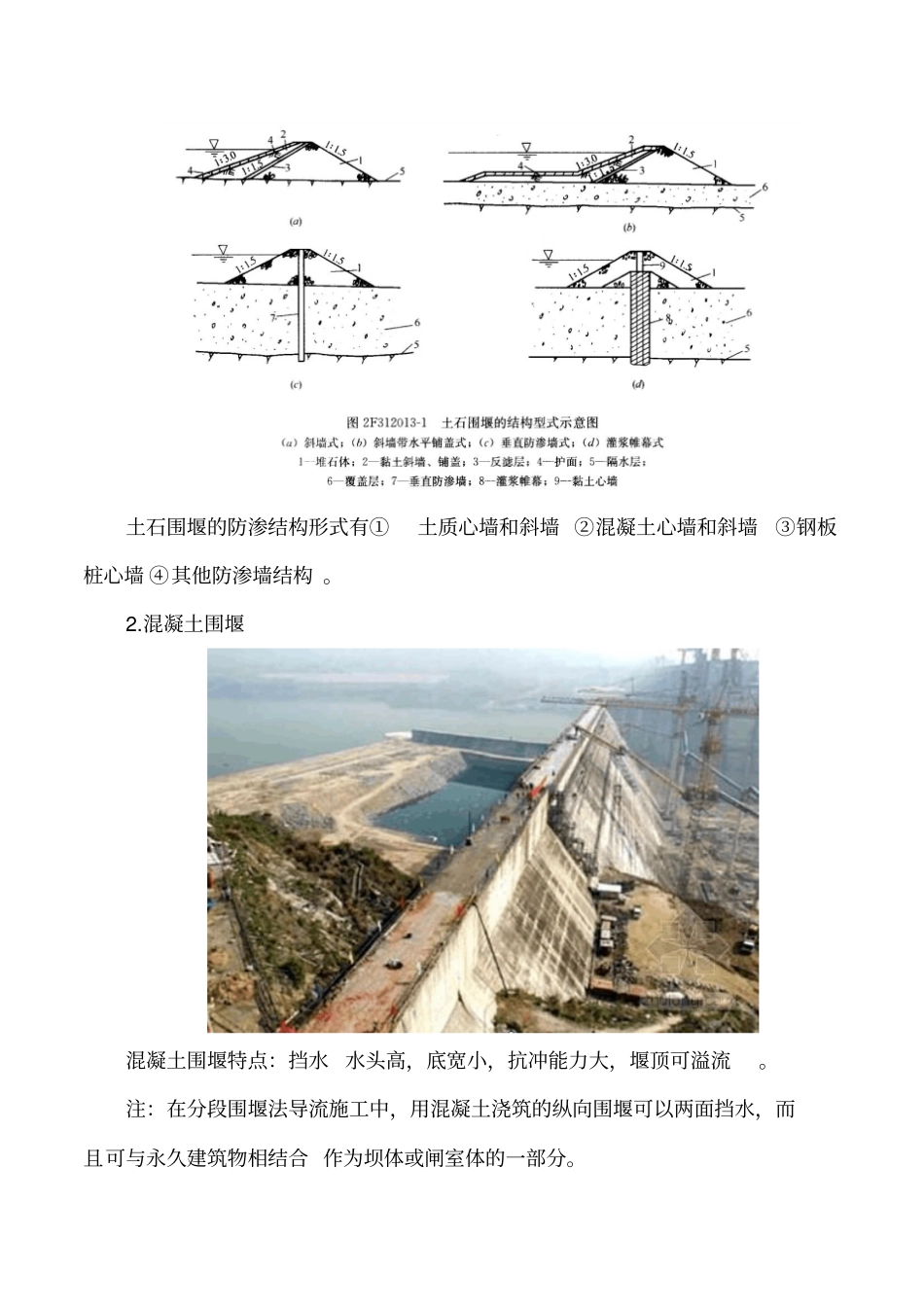

讲义2019二建水利1v1基础班-专题七:水利水电工程施工导流二_第2页
2/9

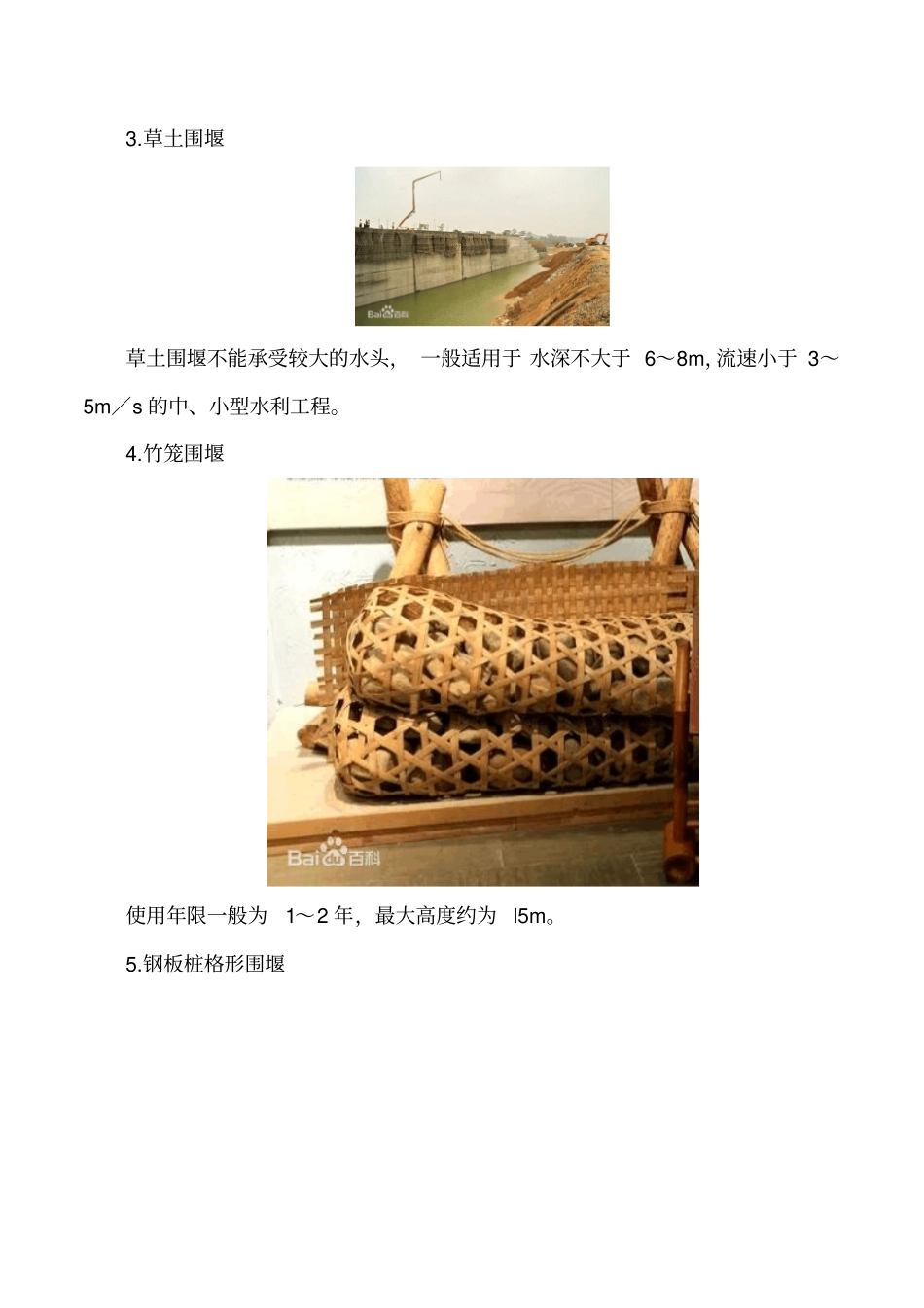

讲义2019二建水利1v1基础班-专题七:水利水电工程施工导流二_第3页
3/9
2F312013围堰的类型及施工要求围堰一般属 临时性工程 ,但也可与主体工程结合而成为永久工程的一部分。一、围堰的类型分类方法类型材料土石围堰、混凝土围堰、草土围堰、木笼围堰、竹笼围堰、钢板桩格形围堰围堰与水流方向的相对位置横向围堰、纵向围堰导流期间基坑淹没条件过水围堰、不过水围堰1.土石围堰土石围堰的防渗结构形式有①土质心墙和斜墙 ②混凝土心墙和斜墙③钢板桩心墙 ④其他防渗墙结构 。2.混凝土围堰混凝土围堰特点:挡水水头高,底宽小,抗冲能力大,堰顶可溢流。注:在分段围堰法导流施工中,用混凝土浇筑的纵向围堰可以两面挡水,而且可与永久建筑物相结合 作为坝体或闸室体的一部分。3.草土围堰草土围堰不能承受较大的水头, 一般适用于 水深不大于 6~8m,流速小于 3~5m/s 的中、小型水利工程。4.竹笼围堰使用年限一般为1~2 年,最大高度约为l5m。5.钢板桩格形围堰一般适用的挡水高度小于15~18m,可以建在岩基或非岩基上,也可作过水围堰用。【例题 9】下列围堰类型中,可以与永久建筑物相结合并作为其组成部分的是()。A.混凝土围堰B.草土围堰C.竹笼围堰D.木笼围堰【答案】 A 【解析】在分段围堰法导流施工中, 用混凝土浇筑的纵向围堰可以两面挡水,而且可与永久建筑物相结合作为坝体或闸室体的一部分。【例题 10】如图所示土石围堰的防渗形式属于() 。A.斜墙式B.斜墙带水平铺盖式C.垂直防渗墙式D.灌浆帷幕式【答案】 C 【解析】土石围堰的防渗结构形式有斜墙式、斜墙带水平铺盖式、垂直防渗墙式及灌浆帷幕式等。题干中所示图形为垂直防渗墙式。【例题 11】()围堰可以有两面挡水的作用。A.混凝土纵向B.混凝土横向C.钢板桩格形D.木笼【答案】 A 【解析】分段围堰法导流施工中,用混凝土浇筑的纵向围堰可以两面挡水,而且可与永久建筑物相结合作为坝体或闸室体的一部分。二、围堰堰顶高程的确定堰顶高程的确定,取决于施工期水位及围堰的工作条件。(17 年考点)1.下游围堰的堰顶高程 : Hd=hd+ha+δ (2F312013-1)式中: Hd——下游围堰的堰顶高程(m);hd——下游水位高程( m),可以直接由原河流水位流量关系曲线中找出;ha——波浪爬高( m);δ ——围堰的安全超高 (m),一般对于不过水围堰可按规定选择,对于过水围堰可不予考虑。2.上游围堰的堰顶高程 :(12 年考点)Hu=hd+z+ha+δ (2F312013-2)式中: Hu——上游围堰的堰顶高程(m);z——上下游水...
