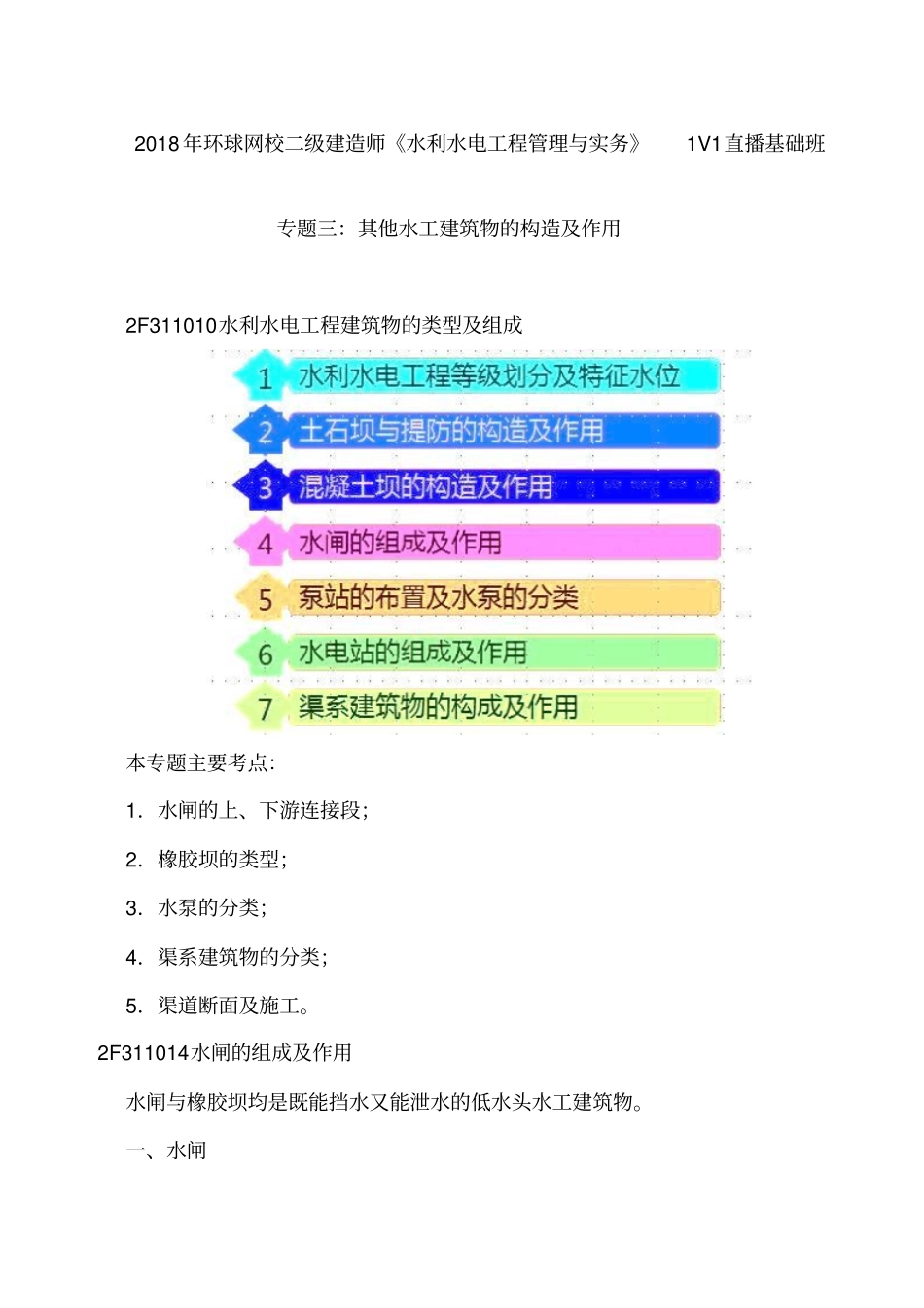

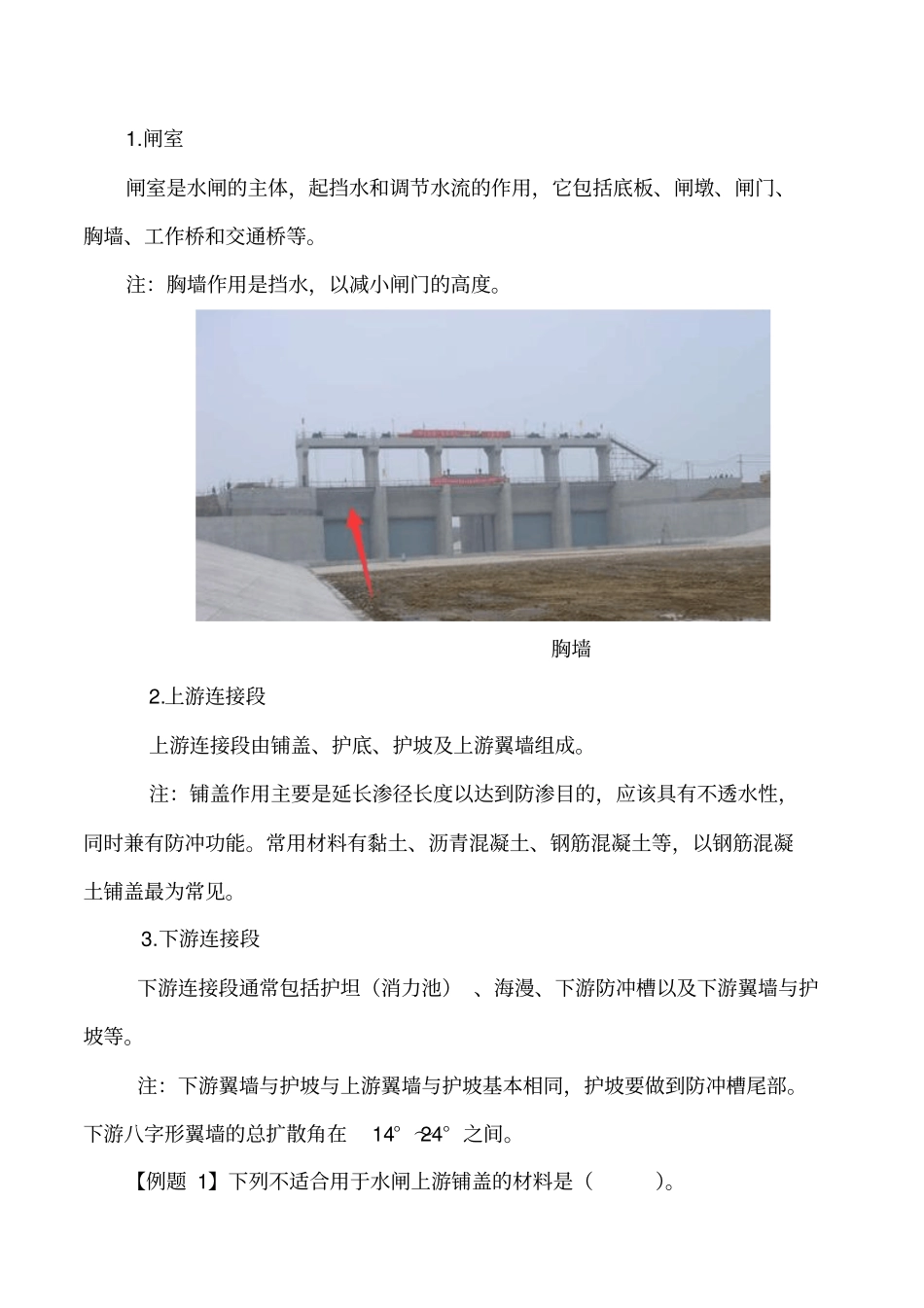

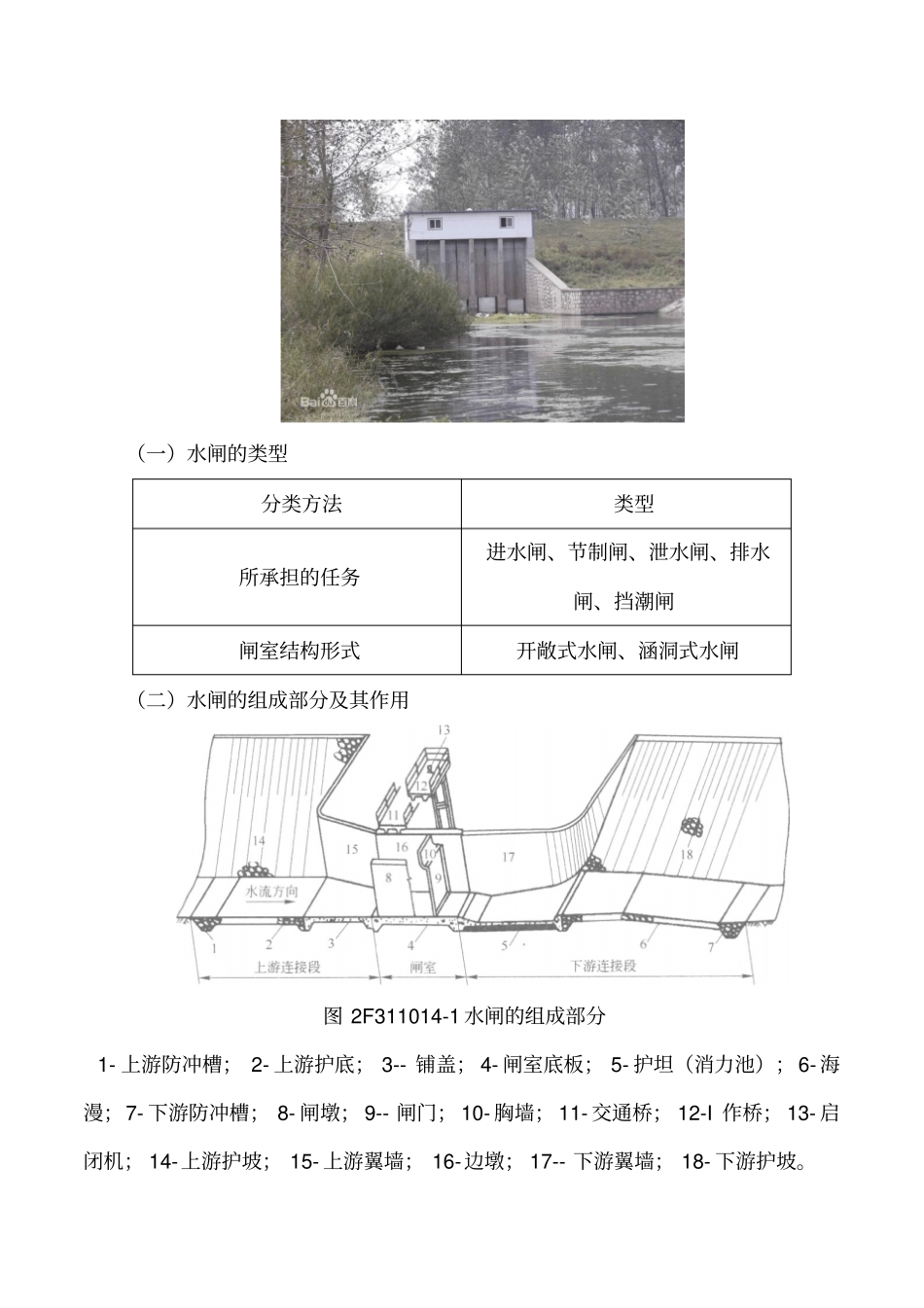

2018 年环球网校二级建造师《水利水电工程管理与实务》1V1直播基础班专题三:其他水工建筑物的构造及作用2F311010水利水电工程建筑物的类型及组成本专题主要考点:1.水闸的上、下游连接段;2.橡胶坝的类型;3.水泵的分类;4.渠系建筑物的分类;5.渠道断面及施工。2F311014水闸的组成及作用水闸与橡胶坝均是既能挡水又能泄水的低水头水工建筑物。一、水闸(一)水闸的类型分类方法类型所承担的任务进水闸、节制闸、泄水闸、排水闸、挡潮闸闸室结构形式开敞式水闸、涵洞式水闸(二)水闸的组成部分及其作用图 2F311014-1 水闸的组成部分1- 上游防冲槽; 2- 上游护底; 3-- 铺盖; 4- 闸室底板; 5- 护坦(消力池);6- 海漫;7- 下游防冲槽; 8- 闸墩; 9-- 闸门; 10- 胸墙; 11- 交通桥; 12-I 作桥; 13- 启闭机; 14-上游护坡; 15- 上游翼墙; 16-边墩; 17-- 下游翼墙; 18- 下游护坡。1.闸室闸室是水闸的主体,起挡水和调节水流的作用,它包括底板、闸墩、闸门、胸墙、工作桥和交通桥等。注:胸墙作用是挡水,以减小闸门的高度。胸墙2.上游连接段上游连接段由铺盖、护底、护坡及上游翼墙组成。注:铺盖作用主要是延长渗径长度以达到防渗目的,应该具有不透水性,同时兼有防冲功能。常用材料有黏土、沥青混凝土、钢筋混凝土等,以钢筋混凝土铺盖最为常见。3.下游连接段下游连接段通常包括护坦(消力池) 、海漫、下游防冲槽以及下游翼墙与护坡等。注:下游翼墙与护坡与上游翼墙与护坡基本相同,护坡要做到防冲槽尾部。下游八字形翼墙的总扩散角在14° ~24° 之间。【例题 1】下列不适合用于水闸上游铺盖的材料是()。A.黏土B.干砌石C.沥青混凝土D.钢筋混凝土【答案】 B 【解析】水闸上游铺盖常用材料有黏土、沥青混凝土、钢筋混凝土等,以钢筋混凝土铺盖最为常见。【例题 2】对于水闸下游翼墙的单侧扩散角,下列说法正确的是()。A.越小越好B.越大越好C.一般在 7° ~12° 之间D.一般在 14° ~24° 之间【答案】 C 【解析】下游八字形翼墙的总扩散角在14° ~24° 之间,故单侧扩散角在 7° ~12° 之间。二、橡胶坝(一)橡胶坝的类型橡胶坝分袋式、帆式及钢柔混合结构式三种坝型,比较常用的是袋式坝型。坝袋按充胀介质可分为充水式、充气式和气水混合式;按锚固方式可分锚固坝和无锚固坝,锚固坝又分单线锚固和双线锚固等。(二)橡胶坝的组成部分及其作用橡胶坝由坝袋段和...
