讲义2019二建水利1v1基础班-专题四：水利水电工程勘察与测量二VIP专享

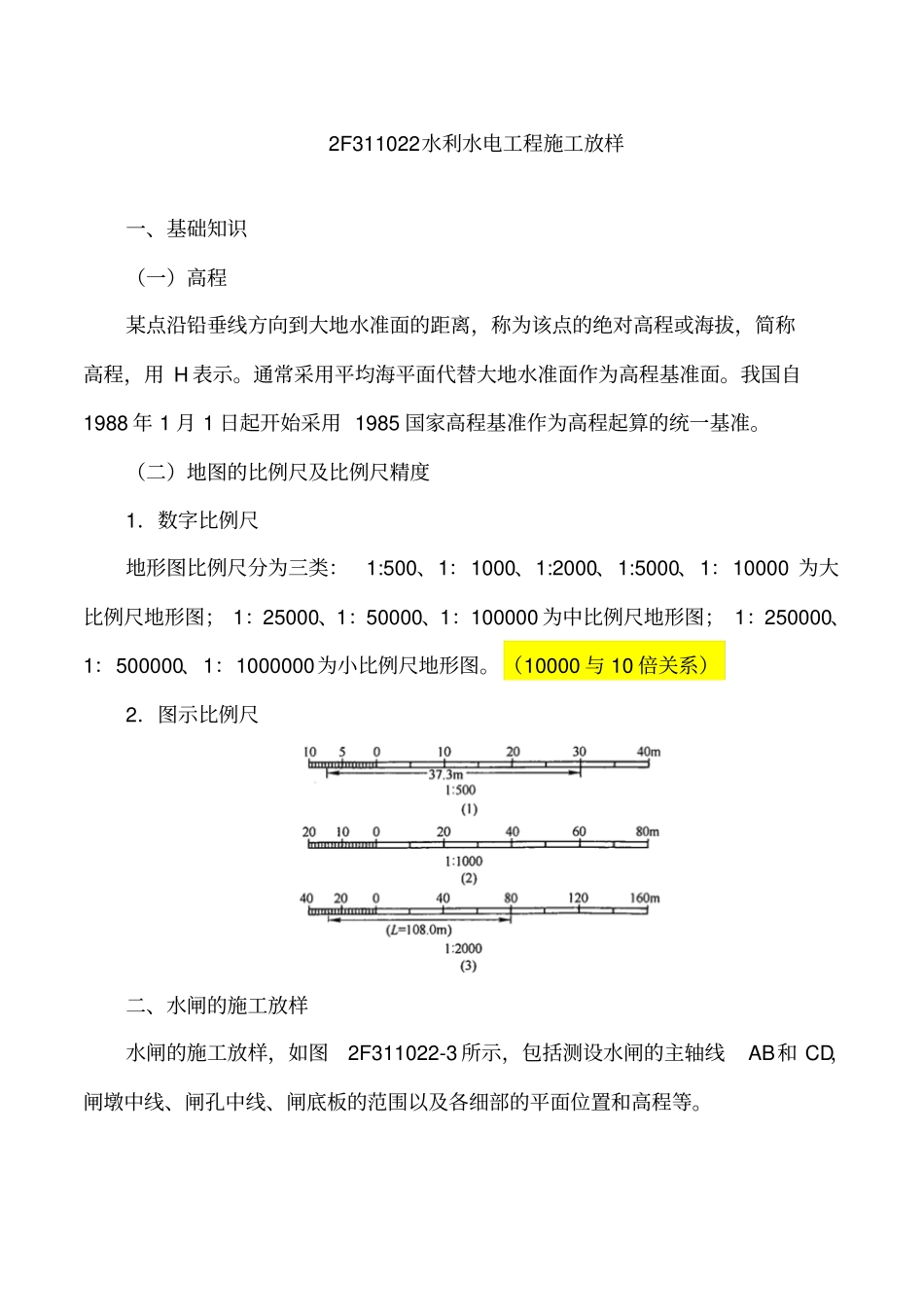

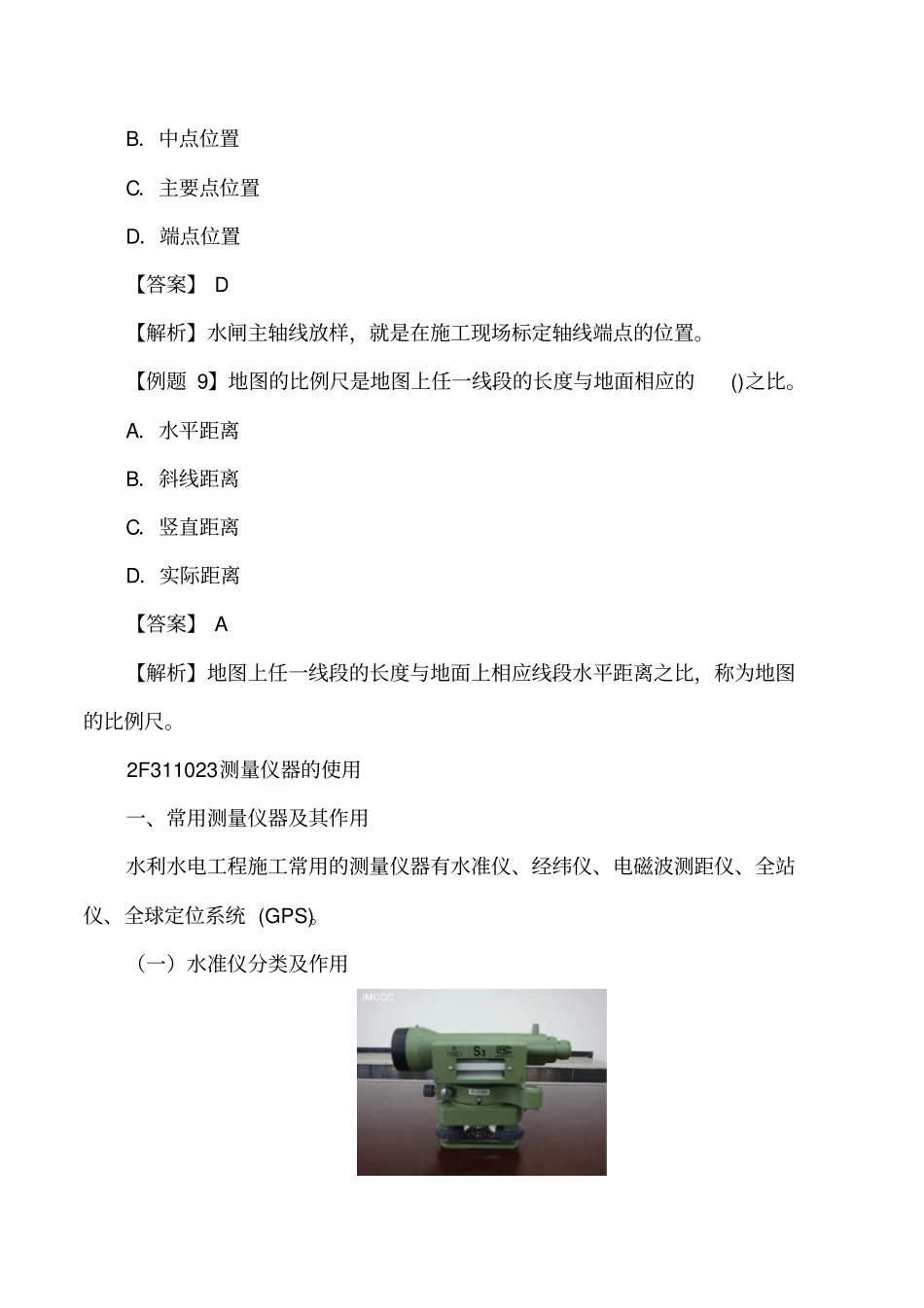

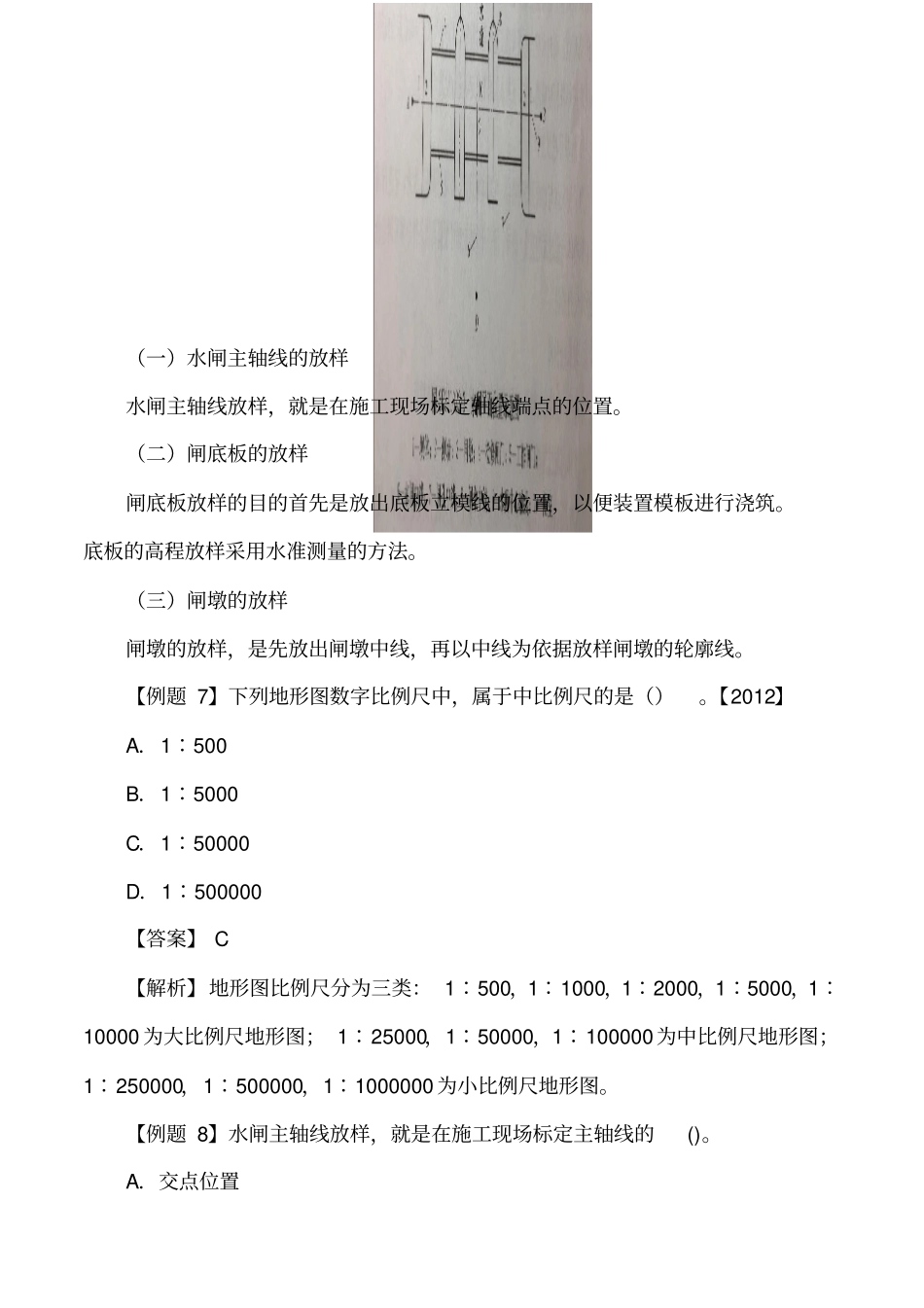

2F311022水利水电工程施工放样一、基础知识（一）高程某点沿铅垂线方向到大地水准面的距离，称为该点的绝对高程或海拔，简称高程，用 H 表示。通常采用平均海平面代替大地水准面作为高程基准面。我国自1988 年 1 月 1 日起开始采用 1985 国家高程基准作为高程起算的统一基准。（二）地图的比例尺及比例尺精度1．数字比例尺地形图比例尺分为三类：1:500、1：1000、1:2000、1:5000、1：10000 为大比例尺地形图； 1：25000、1：50000、1：100000 为中比例尺地形图； 1：250000、1：500000、1：1000000为小比例尺地形图。（10000 与 10 倍关系）2．图示比例尺二、水闸的施工放样水闸的施工放样，如图2F311022-3 所示，包括测设水闸的主轴线AB和 CD，闸墩中线、闸孔中线、闸底板的范围以及各细部的平面位置和高程等。（一）水闸主轴线的放样水闸主轴线放样，就是在施工现场标定轴线端点的位置。（二）闸底板的放样闸底板放样的目的首先是放出底板立模线的位置，以便装置模板进行浇筑。底板的高程放样采用水准测量的方法。（三）闸墩的放样闸墩的放样，是先放出闸墩中线，再以中线为依据放样闸墩的轮廓线。【例题 7】下列地形图数字比例尺中，属于中比例尺的是（）。【2012】A．1∶500 B．1∶5000 C．1∶50000 D．1∶500000 【答案】 C 【解析】地形图比例尺分为三类： 1∶500，1∶1000，1∶2000，1∶5000，1∶10000 为大比例尺地形图； 1∶25000，1∶50000，1∶100000为中比例尺地形图；1∶250000，1∶500000，1∶1000000 为小比例尺地形图。【例题 8】水闸主轴线放样，就是在施工现场标定主轴线的()。A．交点位置B．中点位置C．主要点位置D．端点位置【答案】 D 【解析】水闸主轴线放样，就是在施工现场标定轴线端点的位置。【例题 9】地图的比例尺是地图上任一线段的长度与地面相应的()之比。A．水平距离B．斜线距离C．竖直距离D．实际距离【答案】 A 【解析】地图上任一线段的长度与地面上相应线段水平距离之比，称为地图的比例尺。2F311023测量仪器的使用一、常用测量仪器及其作用水利水电工程施工常用的测量仪器有水准仪、经纬仪、电磁波测距仪、全站仪、全球定位系统 (GPS)。（一）水准仪分类及作用水准仪主要部件有望远镜、管水准器(或补偿器 )、垂直轴、基座、脚螺旋。1.水准仪分类分类标准水准仪类型备注精度不同普通水准仪（ DS3、DS10）和精密水准仪 （DS05、DS1）普通水准仪用于国家三、四等水准及...
