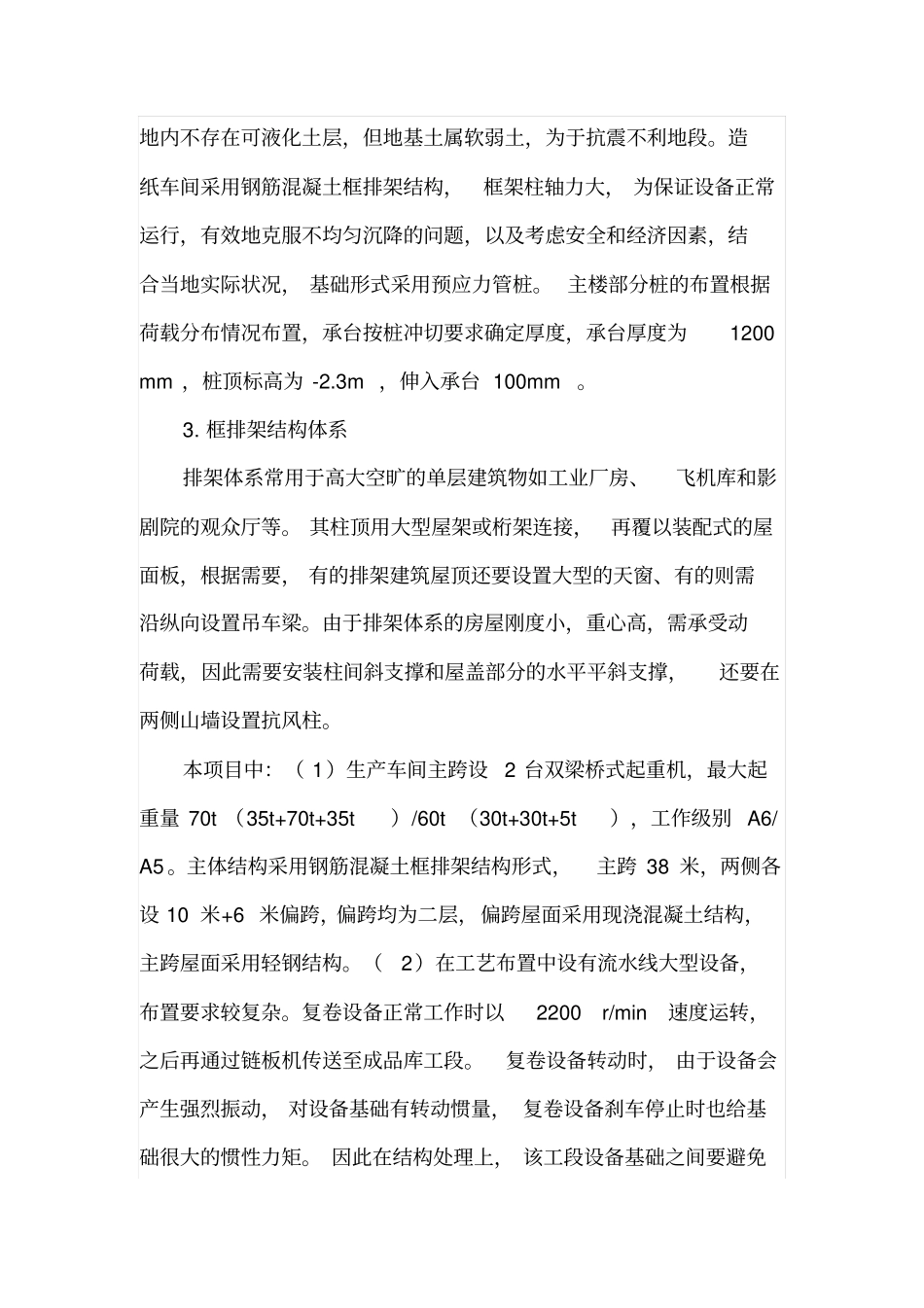

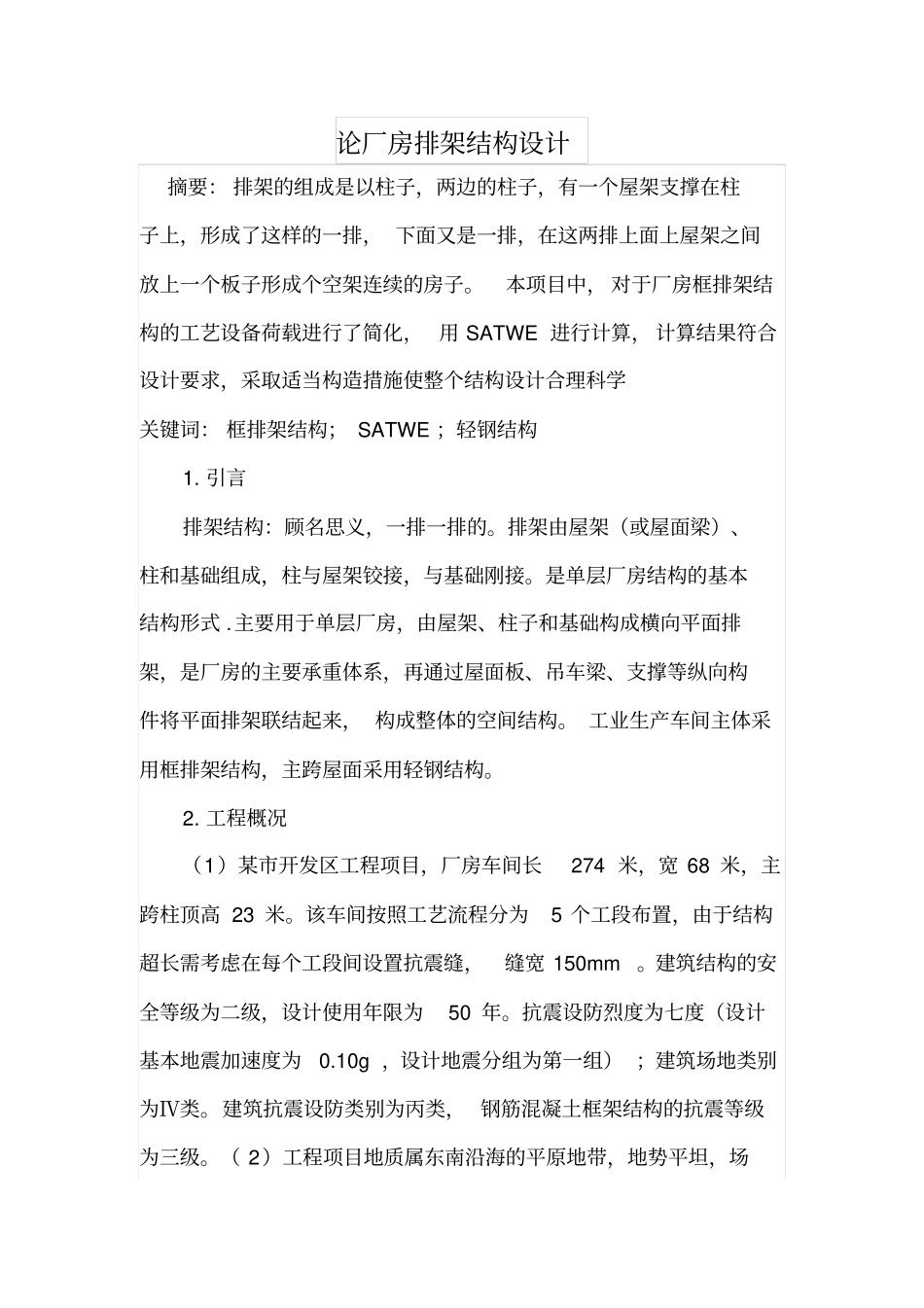

论厂房排架结构设计摘要： 排架的组成是以柱子，两边的柱子，有一个屋架支撑在柱子上，形成了这样的一排， 下面又是一排，在这两排上面上屋架之间放上一个板子形成个空架连续的房子。本项目中， 对于厂房框排架结构的工艺设备荷载进行了简化， 用 SATWE 进行计算， 计算结果符合设计要求，采取适当构造措施使整个结构设计合理科学关键词： 框排架结构； SATWE ；轻钢结构1. 引言排架结构：顾名思义，一排一排的。排架由屋架（或屋面梁）、柱和基础组成，柱与屋架铰接，与基础刚接。是单层厂房结构的基本结构形式 .主要用于单层厂房，由屋架、柱子和基础构成横向平面排架，是厂房的主要承重体系，再通过屋面板、吊车梁、支撑等纵向构件将平面排架联结起来， 构成整体的空间结构。 工业生产车间主体采用框排架结构，主跨屋面采用轻钢结构。2. 工程概况（1）某市开发区工程项目，厂房车间长274 米，宽 68 米，主跨柱顶高 23 米。该车间按照工艺流程分为5 个工段布置，由于结构超长需考虑在每个工段间设置抗震缝，缝宽 150mm。建筑结构的安全等级为二级，设计使用年限为50 年。抗震设防烈度为七度（设计基本地震加速度为0.10g ，设计地震分组为第一组） ；建筑场地类别为Ⅳ类。建筑抗震设防类别为丙类， 钢筋混凝土框架结构的抗震等级为三级。（ 2）工程项目地质属东南沿海的平原地带，地势平坦，场地内不存在可液化土层，但地基土属软弱土，为于抗震不利地段。造纸车间采用钢筋混凝土框排架结构，框架柱轴力大， 为保证设备正常运行，有效地克服不均匀沉降的问题，以及考虑安全和经济因素，结合当地实际状况， 基础形式采用预应力管桩。 主楼部分桩的布置根据荷载分布情况布置，承台按桩冲切要求确定厚度，承台厚度为1200mm ，桩顶标高为 -2.3m ，伸入承台 100mm。3. 框排架结构体系排架体系常用于高大空旷的单层建筑物如工业厂房、飞机库和影剧院的观众厅等。 其柱顶用大型屋架或桁架连接，再覆以装配式的屋面板，根据需要， 有的排架建筑屋顶还要设置大型的天窗、有的则需沿纵向设置吊车梁。由于排架体系的房屋刚度小，重心高，需承受动荷载，因此需要安装柱间斜支撑和屋盖部分的水平平斜支撑，还要在两侧山墙设置抗风柱。本项目中：（ 1）生产车间主跨设2 台双梁桥式起重机，最大起重量 70t （35t+70t+35t）/60t （30t+30t+5t），工作级别 A6/A5 。主体结构采用钢筋混凝土框排架结构形式，主跨 38 ...
