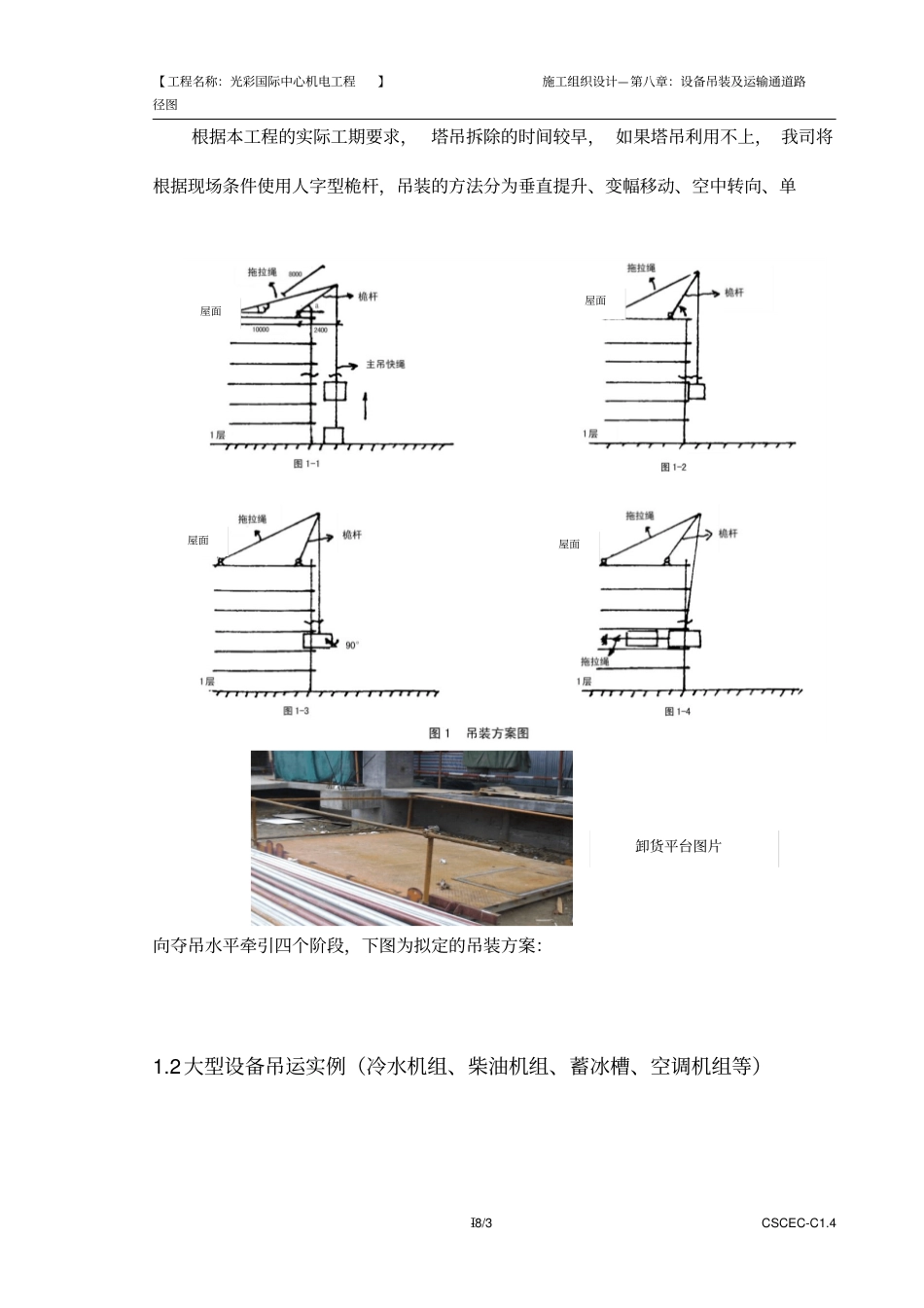

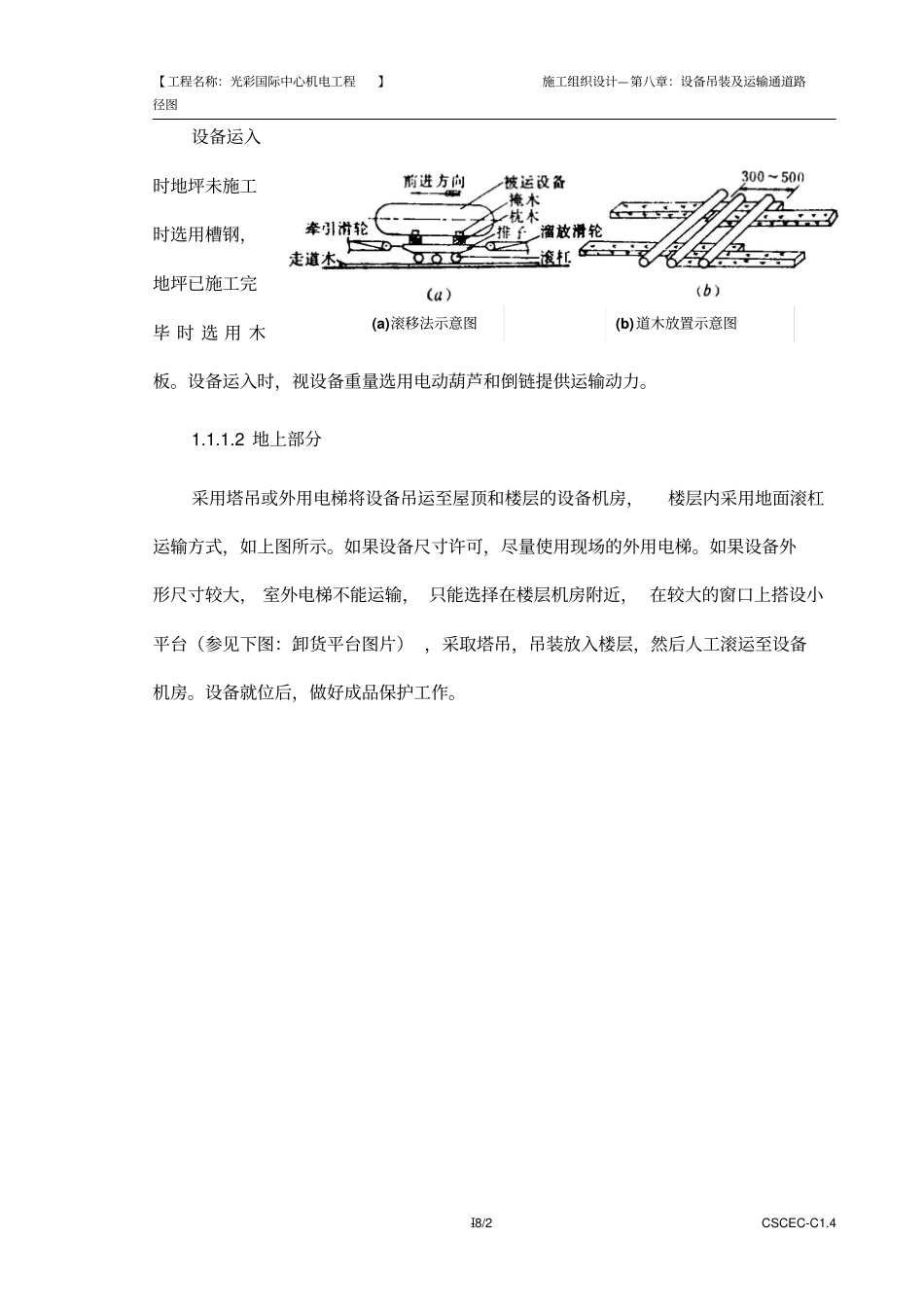

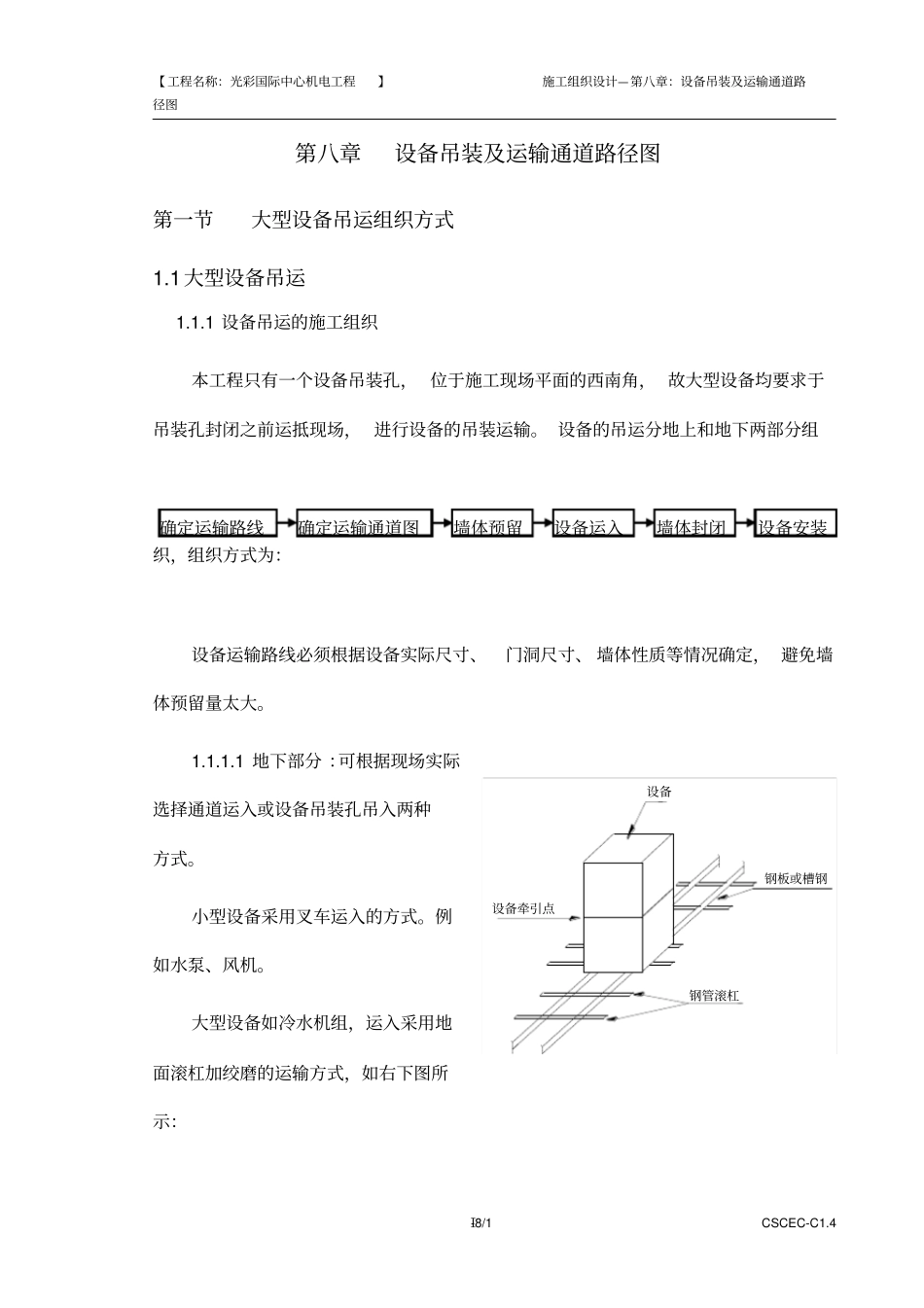

【 工程名称：光彩国际中心机电工程】施工组织设计—第八章：设备吊装及运输通道路径图Ⅰ-8/1 CSCEC-C1.4设备设备牵引点钢管滚杠钢板或槽钢第八章设备吊装及运输通道路径图第一节大型设备吊运组织方式1.1大型设备吊运1.1.1 设备吊运的施工组织本工程只有一个设备吊装孔， 位于施工现场平面的西南角， 故大型设备均要求于吊装孔封闭之前运抵现场， 进行设备的吊装运输。 设备的吊运分地上和地下两部分组织，组织方式为：设备运输路线必须根据设备实际尺寸、门洞尺寸、 墙体性质等情况确定， 避免墙体预留量太大。1.1.1.1 地下部分 ：可根据现场实际选择通道运入或设备吊装孔吊入两种方式。小型设备采用叉车运入的方式。例如水泵、风机。大型设备如冷水机组，运入采用地面滚杠加绞磨的运输方式，如右下图所示：确定运输路线确定运输通道图墙体预留设备运入设备安装墙体封闭【 工程名称：光彩国际中心机电工程】施工组织设计—第八章：设备吊装及运输通道路径图Ⅰ-8/2 CSCEC-C1.4(a)滚移法示意图(b)道木放置示意图设备运入时地坪未施工时选用槽钢，地坪已施工完毕 时 选 用 木板。设备运入时，视设备重量选用电动葫芦和倒链提供运输动力。1.1.1.2 地上部分采用塔吊或外用电梯将设备吊运至屋顶和楼层的设备机房，楼层内采用地面滚杠运输方式，如上图所示。如果设备尺寸许可，尽量使用现场的外用电梯。如果设备外形尺寸较大， 室外电梯不能运输， 只能选择在楼层机房附近， 在较大的窗口上搭设小平台（参见下图：卸货平台图片） ，采取塔吊，吊装放入楼层，然后人工滚运至设备机房。设备就位后，做好成品保护工作。【 工程名称：光彩国际中心机电工程】施工组织设计—第八章：设备吊装及运输通道路径图Ⅰ-8/3 CSCEC-C1.4根据本工程的实际工期要求， 塔吊拆除的时间较早， 如果塔吊利用不上， 我司将根据现场条件使用人字型桅杆，吊装的方法分为垂直提升、变幅移动、空中转向、单向夺吊水平牵引四个阶段，下图为拟定的吊装方案：1.2大型设备吊运实例（冷水机组、柴油机组、蓄冰槽、空调机组等）卸货平台图片屋面屋面屋面屋面【 工程名称：光彩国际中心机电工程】施工组织设计—第八章：设备吊装及运输通道路径图Ⅰ-8/4 CSCEC-C1.4根据生产厂家提供的机组样本， 确定单机重量，以这个重量为机组整体运输重量。大型地下设备通过设备吊装孔，用吊车吊入。 吊车起重幅度， 根据实际机组重量进行精确计算， 见下图。 初步拟...
